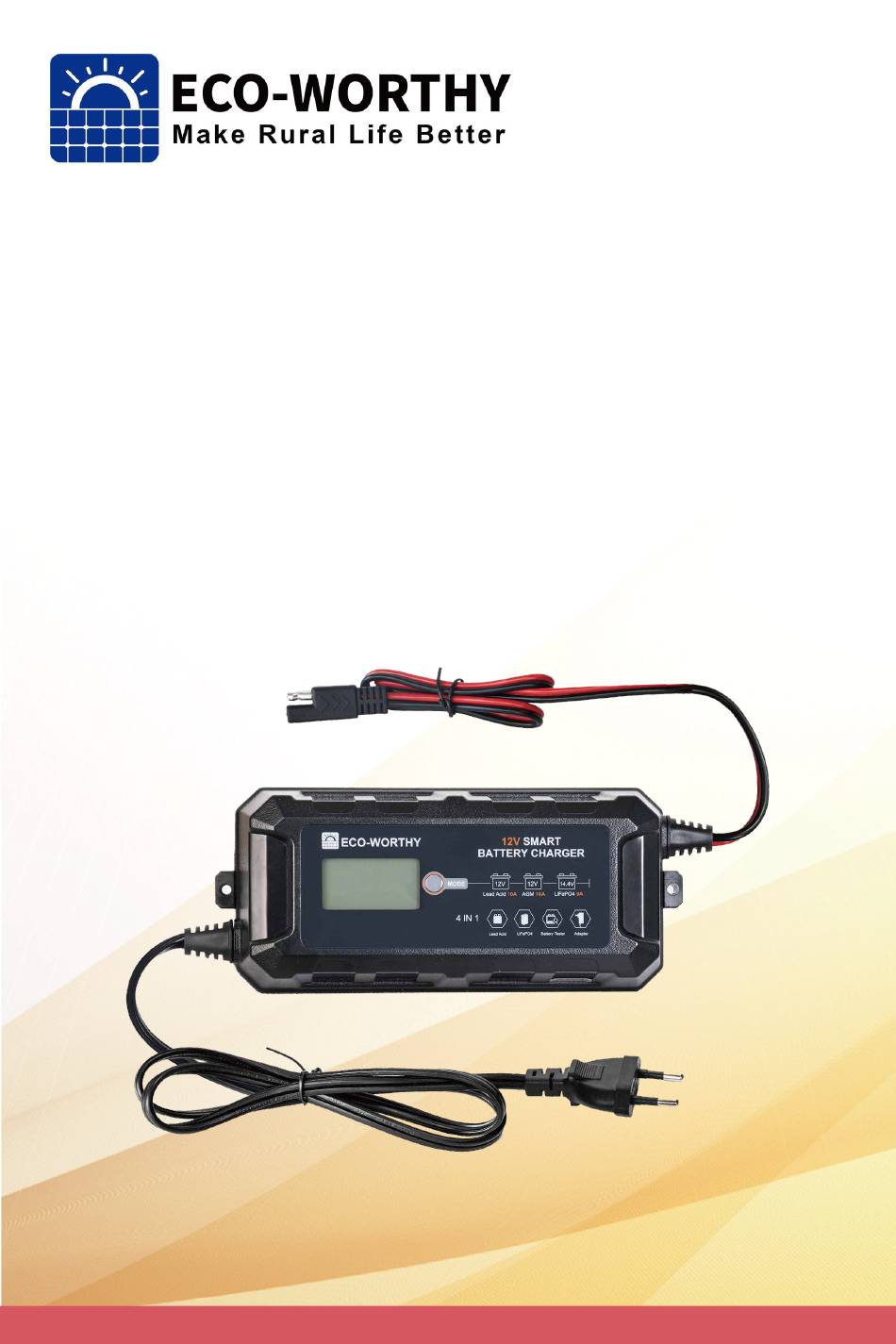

AUTOMATIC BATTERY CHARGER
FOR LEAD ACID BATTERIES (STANDARD, GEL AND AGM)
SUPPORT
If you are experiencing technical problems and cannot find a solution in this manual,
please contact ECO-WORTHY for further assistance.
+44 20 7570 0328(EU)
Tel：
1-866-939-8222(US)
User Manual
&LIFEPO4 BATTERIES
E-mail:customer.service@eco-worthy.com Web:www.eco-worthy.com
Advertisement
Related Manuals for ECO-WORTHY 5A
Summary of Contents for ECO-WORTHY 5A
- Page 1 User Manual FOR LEAD ACID BATTERIES (STANDARD, GEL AND AGM) &LIFEPO4 BATTERIES SUPPORT If you are experiencing technical problems and cannot find a solution in this manual, please contact ECO-WORTHY for further assistance. +44 20 7570 0328(EU) Tel： E-mail:customer.service@eco-worthy.com Web:www.eco-worthy.com 1-866-939-8222(US)
- Page 2 WARNINGS 1. WARNING-RISK OF EXPLOSIVE GASES a.Working in the vicinity of a lead -acid battery can be dangerous. Batteries gener- ate explosive gases during normal batter operation. b.For this reason it is of the utmost importance that prior to each use of your charger, you read and follow the instructions provided exactly.
-
Page 3: Personal Precautions
12.An extension cord should not be used unless absolutely necessary. Use of improper extension cord could result in a risk of fire and electric shock. If extension cord must be used, make sure. a.That pins on the plug of extension cord are the same number, size and shape as those of plug on charger;... -
Page 4: Preparing To Charge
h. It is not intended to supply power to a Low-voltage electrical system or to charge dry-cell batteries. Charging dry-cell batteries may cause them to burst and cause injury to persons and/or damage to property I. NEVER charge a frozen battery PREPARING TO CHARGE a. -
Page 5: Connection Precautions
CONNECTION PRECAUTIONS Connect and disconnect DC output clips only after removing AC cord from the electric outlet. Never allow clips to touch each other. 1) Follow these steps when battery is installed in vehicle as a spark near battery may cause a battery explosion. - Page 6 2) Follow these steps when battery is outside the vehicle. A spark near the battery may cause an explosion reduce risk of a spark near battery. Check polarity of battery posts. A positive (+) battery post may have a larger diameter than a negative (-) post Attach at least a 1.8m Long 2.5mm' insulated battery out-put cable charger to the negative (-) battery post...
- Page 7 OPERATING INSTRUCTIONS: AUTOMATIC MONITORING- Your new battery charger is completely automatic and can be left on whenever input power is made available to the charger. The charger output depends on the condition of the battery it is charging. When the battery is fully charged, the “Good”...
- Page 8 ESTIMATED TIME TO CHARGE (BATTERYCAPACITY)+(CHARGER CURRENT)= HOURS or (AMP HOURS)+(AMPS)= EST. HOURS TO CHARGE Suppose you have a 60Amp-Hour Battery. Now Let's say you have a 10 Amps Char- ger that will deliver 10 Amps for as long as it takes to get the battery voltage up to its recharged Level.
- Page 9 SELECTION FOR OPERATING MODE AC power is connected with the wall socket properly Press MODE key for battery charge mode selection before you connect the charger to the battery terminals LCD Signal Operating Mode Description Lead Acid charging 12V lead-acid battery charge mode （Standard，GEL，SLA，VRLA）...
-
Page 10: How To Use
HOW TO USE: 1.STANDARD MODE 2.AGM MODE A.C Power is connected with the wall socket A.C Power is connected with the wall socket properly,Press "MODE"key,The LCD signal properly,Press "MODE"key,The LCD signal will show "STD",the charger is switched to will show "AGM",the charger is switched to standard battery mode(GEL,VRLA,SLA),cor- AGM battery mode(AGM),correctly connect rectly connect the charger output leads... - Page 11 LCD Signal INDICATION: 1)(Pd) lead acid battery charging mode 2) Lithium Iron Phosphate (LiFePO4) Battery Charging Mode： Note: 1) Please be sure not to touch clips together and make sure to connect the red positive (+) lead to the positive terminal of the battery and the black negative(-)lead to the negative terminal of the battery - 10 -...
- Page 12 2) DC Adapter Mode AC power is connected with the wall socket properly,Press”MODE”Key for 3-5 seconds,The device will enter DC adapter mode.the LCD signal will show “DC”,it can supply 120-Watt output (12V-DC & 10-Amp) 3) Battery tester Mode The charger can be used for testing your battery healthy.Correctly connect your battery positive and negative with the charger leads, no need to connect AC power.
- Page 13 TROUBLE MESSAGE LIGHTS CHECKLIST A.Disconnect the charger from the AC outlet Check connections to battery and ensure they are good NO LCD signal B.Check to ensure that there is power at the AC outlet by plugging in a table lamp or power meter A.Battery is not connected B.
- Page 14 LiFePO4 Charging Mode( Lithium Battery Charge Mode) 4 Stage Charge, Conditioning Process Map PCM Activation: Once the charger has been properly connected to the battery it will deliver a constant pulse frequency to activate the PCM before it enters into the charge program 1.
- Page 15 Technical Specifications: Model 110Vac@60Hz 220Vac@50Hz Input: 12V 6A Pb Battery Charger 12V 10A Pb Battery Charger Output: 14.4V 4.5A LiFePO4 charger 14.4V 9A LiFePO4 charger Max. Voltage: 12V 6A DC Adapter 12V 10A DC Adapter 14.5V Lead-Acid(Pb)Batter Charging 14.5V Lead-Acid(Pb)Batter Charging 14.9V AGM Battery Charging...
- Page 17 AUTOMATISCHES BATTERIELADEGERÄT Benutzerhandbuch FÜR BLEI-SÄURE-BATTERIEN (STANDARD, GEL UND AGM) &LIFEPO4-BATTERIEN +44 20 7570 0328(EU) Tel： E-mail:customer.service@eco-worthy.com Web:www.eco-worthy.com 1-866-939-8222(US)
- Page 18 WARNUNGEN 1. WARNUNG-GEFAHR EXPLOSIVER GASE: a.Das Arbeiten in der Nähe einer Blei-Säure-Batterie kann gefährlich sein. Batterien erzeugen während des normalen Batteriebetriebs explosive Gase. b.Aus diesem Grund ist es äußerst wichtig, dass Sie vor jeder Verwendung Ihres Ladegeräts die bereitgestellten Anweisungen genau lesen und befolgen. c.Das Gerät ist nicht für den unbeaufsichtigten Gebrauch durch kleine Kinder oder gebrechliche Personen bestimmt.
- Page 19 12. Ein Verlängerungskabel sollte nur verwendet werden, wenn es unbedingt erforderlich ist. Die Verwendung eines falschen Verlängerungskabels kann zu Feuer- und Stromschlaggefahr führen. Wenn ein Verlängerungskabel verwendet werden muss, stellen Sie Folgendes sicher: a.Dass die Pins am Stecker des Verlängerungskabels die gleiche Anzahl, Größe und Form haben wie die des Steckers am Ladegerät;...
- Page 20 G. Entfernen Sie alle Metallgegenstände (Schmuck), wenn Sie mit einer Blei-Säure-Batterie arbeiten, da diese einen Kurzschlussstrom erzeugen können, der stark genug ist, um Metall zu schweißen, was möglicherweise zu schweren Verbrennungen führen kann. H. Es ist nicht dazu bestimmt, ein Niederspannungs-Bordnetz mit Strom zu versor- gen oder Trockenbatterien aufzuladen.
- Page 21 C. Lassen Sie niemals Batteriesäure auf das Ladegerät tropfen, wenn Sie die Schwerkraft ablesen oder die Batterie befüllen D. Betreiben Sie das Ladegerät nicht in einem geschlossenen Bereich mit schlech- ter Belüftung, z. Legen Sie keine Batterie auf das Ladegerät VORSICHTSMASSNAHMEN Schließen Sie die DC-Ausgangsklemmen erst an und trennen Sie sie, nachdem Sie das AC-Kabel aus der Steckdose gezogen haben.
- Page 22 h. Schließen Sie das Netzkabel des Ladegeräts an eine Steckdose an ich. Wenn Sie das Ladegerät trennen, ziehen Sie das Netzkabel ab, entfernen Sie den Clip vom Fahrzeugchassis und entfernen Sie dann den Clip vom Batteriepol J.Informationen zur Ladedauer finden Sie in der Bedienungsanleitung 2) Befolgen Sie diese Schritte, wenn sich die Batterie außerhalb des Fahrzeugs befindet.
- Page 23 BEDIENUNGSANLEITUNG: AUTOMATISCHE ÜBERWACHUNG - Ihr neues Batterieladegerät ist vollständig autom- atisch und kann eingeschaltet bleiben, wenn dem Ladegerät Eingangsleistung zur Verfü- gung gestellt wird. Die Leistung des Ladegeräts hängt vom Zustand der Batterie ab, die geladen wird. Wenn die Batterie vollständig aufgeladen ist, wird "Gut" angezeigt und die Batterieanzeige zeigt "100%"...
- Page 24 GESCHÄTZTE AUFLADZEIT (BATTERIEKAPAZITÄT)+(LADEGERÄTSTROM)= STUNDEN oder (AMP STUNDEN)+(AMPS)= EST. STUNDEN ZUM AUFLADEN Angenommen, Sie haben eine 60-Ampere-Stunden-Batterie. Nehmen wir nun an, Sie haben ein 10-A-Ladegerät, das 10 A so lange liefert, bis die Batteriespannung wieder aufgeladen ist. Wie lange dauert es also, die Batterie tatsächlich aufzuladen? Sie können eine berechnete Vermutung anstellen, indem Sie einfach zwei Zahlen teilen.
- Page 25 AUSWAHL FÜR BETRIEBSART Die Netzstromversorgung ist richtig mit der Wandsteckdose verbunden Drücken Sie die MODE-Taste zur Auswahl des Batterielademodus, bevor Sie das Ladegerät an die Batteriepole anschließen. LCD-Signal Betriebsart Beschreibung Blei-Säure-Aufladung 12V Blei-Säure-Batterien-Lademodus （Standard，GEL，SLA，VRLA） Aufladen der AGM-Batterie 12V AGM Batterielademodus LiFePO4-Aufladung 14.4 V LiFePO4 Batterielademodus DC-Adapter...
-
Page 26: Wie Benutzt Man
WIE BENUTZT MAN: 1.STANDARD-MODUS: 2.AGM-MODUS Wechselstrom ist richtig mit der Steckdose Wechselstrom ist richtig mit der Steckdose verbunden. Drücken Sie die Taste "MODE". verbunden. Drücken Sie die Taste "MODE". Ausgangsleitungen (Rot"+",Schwarz"-")zu Das LCD-Signal zeigt "AGM" an, das Batterie Plus und Minus Ladegerät wird in den AGM-Batteriemodus (AGM) geschaltet "+",Schwarz"-")zu Batterie Plus und Minus... - Page 27 LCD-Signal-ANZEIGE: 1)(Pd) Blei-Säure-Batterie-Lademodus LCD-Signal Betriebsart Indikation A. C. Strom ist richtig mit der Steckdose verbunden, Ladegerät ist Standby, KEINE Batterie angeschlossen Ladegerät wird Lademodus für Lademodus für 12-V- STD Mode 12-V-Blei-Säure-Batterien (Pb) umgeschaltet (Standard, Blei-Säure-Batterien GEL, SLA, VRLA) Ladegerät wird Lademodus für 12V AGM Batterie...
- Page 28 CHECKLISTE FÜR STÖRUNGSMELDUNGEN A. Trennen Sie das Ladegerät von der Netzsteckdose Überprüfen Sie die Verbind- ungen zur Batterie und stellen Sie sicher, dass sie in Ordnung sind KEIN LCD-Signal B.Überprüfen Sie, ob die Netzsteckdose mit Strom versorgt wird, indem Sie eine Tischlampe oder einen Leistungsmesser anschließen A.Batterie ist nicht angeschlossen...
- Page 29 LiFePO4-Batterien-Lademodus (Lithium-Batterie-Lademodus) 4-Stufen-Ladung, Konditionierungsprozesskarte PCM-Aktivierung: Sobald das Ladegerät richtig an die Batterie angeschlossen wurde, liefert es eine konstante Pulsfrequenz, um das PCM zu aktivieren, bevor es in das Ladeprogramm eingeht 1. Softstartphase: Softstart wird angewendet, wenn das Ladegerät eine Batterie mit einem sehr niedrigen Anfangsladezustand erkannt hat.
- Page 30 Technische Spezifikationen: Modell 110Vac@60Hz 220Vac@50Hz Input: 12V 6A Pb-Batterieladegerät 12V 10A Pb-Batterieladegerät Eingang 14.4V 4.5 A LiFePO4-Ladegerät 14.4V 9A LiFePO4-Ladegerät 12V 6A DC-Adapter 12V 10A DC-Adapter max. Stromspannung: 14.5V Blei-Säure (Pb) Batterieladung 14.5V Blei-Säure (Pb) Batterieladung 14.9V Aufladen der AGM-Batterie 14.9V Aufladen der AGM-Batterie 14.4V Aufladen des LiFePO4-Batter- 14.4V Aufladen des LiFePO4-Batter-...
