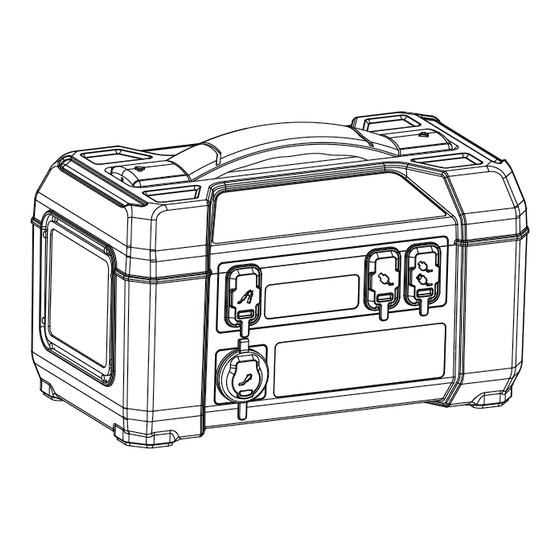

- Page 1 User Manual Bedienungsanleitung AW401 The Force of Thunder in Hand...
- Page 3 English Deutsch LOKITHOR...
-
Page 4: Table Of Contents
4.7 How to operate the power washer function 4.8 External Power Supply Function 5. Product Charging Method 6. Use USB-A to charge your phone 7. LED Light Function 8. Trouble Shooting 9. Safety Instructions 10. Precautions 11. Handling & recycling 12.Warranty LOKITHOR... -
Page 5: Product Overview
Preset Tire Pressure Button Air Pump Output BAR/PSI Unit Switch Button Water Inlet and Force Start Switch Air Pump Power Button Vent 2. Parameter Specifications Function AW401 Specific parameters Starting voltage Starting current 1500A 2500A Peak current Operating Jump -20°C~50°C... -
Page 6: What Is Included
Function AW401 Specific parameters Inflation pressure 10~150 PSI range ±2 PSI Sensor Precision Airflow 35L/Min Air Pump Unit switching BAR/PSI Built-in air pump, support tire pressure Other functions detection, preset charge and stop, air pressure unit switching Operation 1.5mpa(MAX) Pressure... -
Page 7: Operation Process
The car can be started at this time; If the car starts successfully, short press the switch button to exit the jump starter function, and pull out the jump starter clamp. LOKITHOR... -
Page 8: How To Use The Voltmeter Function
Short press the "Power" button or the "BAR/PSI" button to exit force start mode. 4.4 How to Use the Voltmeter Function a. Connect the clamps to the product EC8 jumpstart output port. LOKITHOR... -
Page 9: How To Use The Air Compressor Function
2 seconds to turn on the function. c. BAR、PSI；Short press BAR/PSI button to switch the tire pressure unit Tire pressure Unit Kgf/cm2 unit converting Value 14.5 1.02 chart d. Set the target tire pressure value, be sure to confirm the tire pressure requirements first; LOKITHOR... -
Page 10: How To Operate The Dc Output
(female) to the nipple connector (male). Connect the inlet high-pressure water pipe connector (female) to the water pipe connector (male). Connect the filter of the high-pressure water pipe to the bucket. LOKITHOR... -
Page 11: External Power Supply Function
"OUT" icon of the product flashes (Note: When the USB-C output is used alone to charge the electrical device successfully, the OUT icon flashes, When USB-C and USB-A are outputting at the same time, the OUT icon will light up). LOKITHOR... -
Page 12: Led Light Function
Reset the proper air pressure is greater than the set air pressure Undervoltage Connect the charger protection during jumping start Undervoltage Connect the charger protection before Jumping start Start over Wait for the device to cool temperature down protection LOKITHOR... -
Page 13: Safety Instructions
Wait 30 seconds to start again protection 9. Safety Instructions Please read the User Manual carefully before using the LOKITHOR AW401 multi-function startup power supply Please operate in strict accordance with the instructions, improper operation may lead to serious safety accidents. -
Page 14: Precautions
Please keep the product away from fire and water to avoid accidents. It is forbidden to soak the product in water, and the water gun cannot spray water on the machine to avoid contact water or other liquids with the water inlet and outlet. LOKITHOR... -
Page 15: Handling& Recycling
Consumable parts such as batteries are not covered by the warranty. The final change and interpretation right of the warranty regulations belongs to the merchant. Contact LOKITHOR TEL: 925-364-7166 EMAIL: lokithorstore-us@hotmail.com Address: 290 Lindbergh Ave Livermore, CA 94551 US... - Page 16 4.5 Verwendung der Luftpumpe 4.6 Bedienung des DC-Ausgangs 4.7 Bedienung der Pumpenfunktion 4.8 Externe Stromversorgungsfunktion 5. Das Aufladen des Geräts 6. Mobilphone aufladen mit USB-A Anschluß 7. LED Funktion 8. Fehlermeldungen und Löschungen 9. Sicherheit 10. Vorsichtsmaßnahme 11. Entsorgungshinweis 12.Garantie LOKITHOR...
-
Page 17: Produktübersicht
（max. 60W） Not-/Zwangsstart） Schalter zur Voreinstellung der Ausgang Luftpumpe Reifendruck Schalter zum Wechseln der Wasserzulauf Einheiten BAR/PSI An-/Ausschalter für Luftpumpe Lüften 2. Spezifikation Leistungsindex Das Gerät Spezifische Parameter Startspannung Startstrom 1500A Spitz-Strom 2500A Startbooster Arbeitstemperatur -20°C~50°C Bezinmotoren ≤8.5L Dieselmotoren ≤6.5L LOKITHOR... - Page 18 100M Max. Auslaufabstand Arbeitstemperatur 5°C~50°C Kapazität 74WH Ladetemperatur 0°C~45°C Einlagerungs- -20°C~50°C temperatur 5V/3A,9V/2A,12V/1.5A(18W MAX) Output USB-A 5V/3A,9V/3A,12V/3A,15V/3A,20V Mobil-Banking Output USB-C /3A(60W MAX) Output DC 12~16.8V/10A(MAX) Input DC 12V/5A (60W MAX) Input USB-C 5V/3A,9V/3A,12V/3A,15V/3A,20V /3A(60W MAX) Licht-Lumen 500Lumens Wechselmodus SOS/konstant/Stroboskop-Modus LOKITHOR...
-
Page 19: Lieferumfang
Beschreibung Schnellladeleuchte Digitalanzeige Ladekontrollleuchte Spannungsanzeige Kontrollleuchte Leuchte für Zeiteinheit USB-A/USB-C-Ein-/Ausgang Leuchte für Druckeinheit Kontrollleuchte DC-Ein-/Ausgang Anzeige der externen Anzeige Ladestatus des Stromversorgung Geräts 4.2 Aufwecken des Geräts Durch kurzes Drücken des An-/Ausschalters oder des LED-Kontrollschalters wird das Gerät aufgeweckt. LOKITHOR... -
Page 20: Die Verwendung Der Auto-Notstartfunktion
Drittens: Verbinden Sie die Starterklemmen mit dem Plus- und Minuspol jeweils mit dem Plus- Minuspolen der Autobatterie und vergewissern Sie sich, dass sie gut verbunden sind (Funken während des Verbindens sind normal). Dabei wird die Spannung des Starthilfegeräts und der Autobatterie angezeigt. Darauf kann der Starthilfevorgang ausgeführt werden. LOKITHOR... -
Page 21: Verwendung Des Spannungsmessgeräts
Luftpumpe an, drehen Sie die Mutter fest und schließen Sie das andere Ende an den Autoreifen an. b. Aufwecken des Geräts( drücken Sie die -Taste oder -Taste), halten Sie die-Taste für zwei Sekunden gedrückt, um in den Luftpumpenmodus zu gelangen. LOKITHOR... -
Page 22: Bedienung Des Dc-Ausgangs
Drücken Sie kurz die DC-OUT-Ausgangstaste, um den DC-Ausgang auszuschalten. 4.7 Bedienung der Pumpenfunktion Verbindungsmethode: Schließen Sie an den Wasserausgangs-An- schluss mit dem Wasser-Kupplungsstecker. Um Drehen und Festziehen zu können, verwenden Sie bitte den mitgelieferten Schraubenschlüsse. Anschließend verbinden Sie den Wasserleitungsanschluss mit dem Wasser-Kupplungsstecker. . LOKITHOR... -
Page 23: Externe Stromversorgungsfunktion
Luftpumpenfunktion Wasserpumpe USB-A Output 5. Das Aufladen des Geräts Zugehörige Teile:; Unterstützt PD kompatible Netzteile,C zu C USB-Kabel. Zigarettenanzünderstecker zu DC-Stecker. Lade-Methode： USB-Kabel, C-Anschluß ist mit dem Netzteile verbunden, und der C-Anschluß ist mit dem USB-C-Ladeanschluss des Gerätes verbunden. LOKITHOR... -
Page 24: Mobilphone Aufladen Mit Usb-A Anschluß
Durch langes Drücken in 2Senkunde schaltet das LED-Licht aus. 8. Fehlermeldungen und Löschungen Beschreibung Ursachen/Löschungen Fehlercode Zu große Rücksendung an Fabrik Spanungsabweichungen Überspannungsschütz Batterie-Entladen Übertemperaturschutz Warte auf das Gerät abzukühlen Einsatzumgebung des Gerätes ist zu Kryogner Schutz niedrig. Die Umgebungstemperatur muss erhöht werden. LOKITHOR... -
Page 25: Sicherheit
Nach 30Sekunden wieder einschalten 9. Sicherheit Bitte lessen Sie folgenden Anweisungen sorgfältig durch, bevor Sie das LokiThor AW401 Multifunktions-Starthilfegerät verwenden : Bitte halten Sie sich strikt an die Gebrauchsanweisungen,um das Gerät zu bedienen. Durch falsche Handlung kann zu schweren Sicherheitsunfällen führen. - Page 26 Lagern Sie den Starthilfegerät an einem kühlen, trockenen Ort g.g.f treffen Sie eine Schutzmaßnahme. Laden Sie das Gerät bitte rechtzeitig auf, um eine Unterspannung der Batterien zu vermeiden. Es kann durch eine langfristige Lagerung einer Unterspannung vorkommen. Es kann dazu führen, daß das Gerät nicht mehr geladen werden können. LOKITHOR...
-
Page 27: Vorsichtsmaßnahme
Entsorgen Sie das Gerät nicht mit anderem Haushaltsmüll, um Umweltschäden zu vermeiden sowie die Menschen irreparablen Schaden zu zufügen. Bitte trennen Sie es von anderen Abfallarten und recyceln Sie es verantwortungsbewusst, um die nachhaltige Nutzung von Materialressourcen zu fördern. LOKITHOR... -
Page 28: Garantie
Produkten oder Zubehör umfassen. Verbrauchsteile wie Batterien fallen nicht unter die Garantie. Das endgültige Änderungs-und Auslegungsrecht der Gewährleistungsbes- timmung liegt beim uns der Importeur/Anbieter. Anschließen LOKITHOR Telefon: 925-364-7166 Email: lokithorstore-us@hotmail.com Die Anschrift: 290 Lindbergh Ave Livermore, CA 94551 US...
