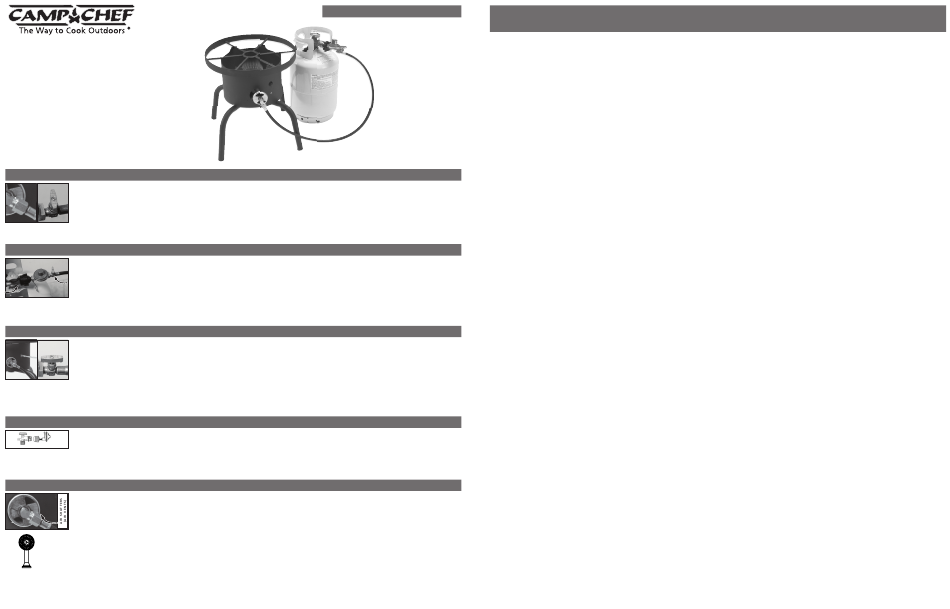

Camp Chef SHPRL Manual

Maximum output
single-Burner cooker
Model: shPRL
• Maximum Output System
• One Cast Burner with
60,00 Total BTU/hr
• High Pressure
Regulator and Hose
• Needle Valve Temperature Controls
• Reversible Legs
US Patent Numbers: D329162
S T E P 1
Use an adjustable or 3/4" wrench to connect flare fitting
to stove fitting. Tighten securely with wrench. Do
NoT oVeR-TIGhTeN.
Before attaching regulator to tank, ensure that all valves
are in the off position.
S T E P 2
Attach regulator to tank. Check all connections to
ensure tightness. With all valves in the off position,
apply a soapy water solution to all fittings, valves and
connections. Turn gas on at the tank and check for
leaks at all connections. Small bubbles will appear if
connection leaks. Tighten as needed.
S T E P 3
Turn on tank. Place a lit long nose lighter into round
lighting hole on cooker front. Turn valve knob to
oN. Burner should light. If no flame, turn tank and
control knob(s) off. Check tank for fuel. Repeat steps
2, 3 and 4.
R e G U L A T o R
New Type 1 connection: Right hand turn to connect
securely to New Type 1 tank.
T R o U B L e s h o o T I N G
PRoBLeM WITh fLAMe?
(Flame should burn blue with a hint of yellow.)
yellow flame: Adjust air shutter open until burner shows
blue flame.
still yellow: Shut off valve(s) at stove and fuel tank.
Through air shutter opening, clean venturi (burner
neck) of obstructions such as cobwebs, dirt or bugs.
venturi
small flame: Flame will not adjust any larger... (Safety
Feature: New Low Pressure Regulator will detect a
high Pressure
sudden use of gas and automatically go into a "low
Burner
flow" mode and needs to be reset) Turn off all valves
Quemador De
Alto Presión at stove and at tank. Assure all fittings are tight and in
good repair. Test for leaks. Repeat steps 2, 3 and 4.
haute Pression
Au Brûleur
KeeP foR fUTURe RefeReNce
P A S O 1 E T A P E 1
Use una llave inglesa ajustable o una de 3/4" para Utiliser une clé réglable ou une clé de 3/4 de pouce
conectar la unión de encendido a la unión de la pour brancher la conduite évasée à la conduite de la
estufa. Apriete bien con la llave inglesa. No APRIeTe cuisinière. Bien serrer avec la clé. Ne PAs seRReR PLUs
DeMAsIADo. QUe NecessAIRe.
Antes de conectar el regulador al tanque, ase gúrese que Avant d'attacher le régulateur au réservoir, assurez-vous
todas las válvulas estén en la posición apagada off. que toutes les valves sont fermées sur la position off.
P A S O 2 E T A P E 2
Conecte el regulador al tanque. Revise todas las Fixer le régulateur au réservoir. Vérifier tous les
conexiones para asegurar que estén bien apretadas. branchements pour vous assurer qu'ils sont bien
Con todas las válvulas en la posición cerrada, aplique serrés. Avec toutes les valves fermées mettre de l'eau
una solución de agua con jabón a todas las uniones, savonneuse sur toutes les conduites, valves et sur tous
válvulas y conexiones. Conecte el gas desde el tanque les branchements. Ouvrir le gaz au réservoir et vérifier
y revise todas las uniones para ver si hay escapes. Si tous les branchements pour voir s'il y a des fuites.
la(s) conexión(es) tiene(n) fuga(s) aparecerán pequeñas Des petites bulles apparaîtront s'il y a des fuites aux
burbujas. Apriete de acuerdo a la necesidad. branchements. Resserrer si nécessaire.
P A S O 3 E T A P E 3
Conecte el gas debería el tanque. Coloque un encendedor Allumer le réservoir. Mettre un allume-gaz à long col
de cola larga en el hoyo redondo para encender ubicado allumé dans le trou rond d'allumage à l'avant de la
al frente de la parrilla. Mueva la perilla de la válvula cuisinière. Tourner le bouton de la valve sur la position
a oN. El quemador deberîa encender. Si no sale la oN, le brûleur devrait s'allumer. S'il n'y a pas de flamme,
llama- Ponga el tanque y las perillas de control en off. fermer le réservoir et mettre le bouton de contrôle sur
Revise el tanque para ver si hay gas. Repita los procesos la position off. Vérifier que le réservoir n'est pas vide.
2, 3 y 4. Répéter les étapes 2, 3 et 4.
R e G U L A D o R R É G U L A T e U R
conexión del Nuevo tipo 1: Mueva hacia la mano Nouveau Branchement de Type 1: Tourner vers la
derecha para conectar en forma segura al tanque Nuevo droite pour bien être branché au Nouveau réservoir
de Tipo 1. de Type 1.
R e s o V I e N D o P R o B L e M A s L o c A L I s A T I o N D ' U N e P A N N e
¿PRoBLeMAs coN LA LLAMA? PRoBLeMe De fLAMMe?
(La llama debería ser azul con un poquito de amarillo.) (La flamme devrait bruler bleue avec un peu de jaune.)
Llama amarilla: Ajuste el obturador de aire en la flamme jaune: Ouvrir le régulateur à air jusqu'à ce que
posición abierta hasta que el quemador muestre una la flamme du brûleur soit bleue.
llama azul.
Aún esta amarilla: Cierre las válvulas de la cocina y Toujours jaune: Fermer les valves de la cuisinière et
el tanque de combustible. A través de la abertura du réservoir. En passant par la prise d'air nettoyer le
del obturador de aire, limpie el venturi (cuello del venturi (cou du brûleur) de toutes obstructions ex: toiles
quemador) de todas las obstrucciones. Ej. telas de araña, d'araignée, terre, insectes
polvo, bichos.
La llama es pequeña: La llama no se agranda más... Petite flamme: La flamme ne peut être augmentée...
(Característica de Seguridad: Nueva Baja Presión (Mesure de sécurité: le nouveau régulateur à petite
El regulador detectará un uso repentino de gas y pression détecte un usage soudain de gaz et règle
automáticamente irá al modo de "bajo flujo" y necesita automatiquement la flamme sur un mode "faible" et
ser reajustado) Ponga todas las válvulas de la cocina y el doit être remis à zéro). Eteindre toutes les valves de
tanque en off. Asegúrese que todas las uniones estén la cuisinière et du réservoir. S'assurer que toutes les
seguras y en buena forma. Revise para encontrar fugas. conduites sont bien serrées et en bon état. Faire un test
Repita los pasos 2, 3 y 4. pour voir s'il y a des fuites. Répéter les étapes 2, 3 et 4.
IMPORTANT INSTRUCTIONS ON ASSEMBLY AND SAFETY
FOR YOUR CAMP CHEF COOKER
WARNING: Read Thoroughly Before Use
Do NoT DIscARD These sAfeTy INsTRUcTIoNs
If yoU sMeLL GAs
1. Disconnect gas to the appliance.
2. Extinguish any open flame.
3. If odor continues, immediately leave the premises and call
your gas supplier or local fire department.
Tank Sold Separately
foR oUTDooR Use oNLy
Regulator Model #
If stored indoors, detach hoses and leave fuel cylinder outdoors,
JYT-GYA7/8 with valve closed and plugged.
13" Maximum Pot Diameter
fUeL TyPe
This unit is designed for use with propane only. No other fuel is
approved for use with this unit.
fUeL cyLINDeR
Always store fuel bottles in a safe outdoor area with valve
closed and plugged. Follow the manufacturer's recommendation
for proper use and storage of propane cylinders. Do Not Place
Propane Cylinders Directly Under Any Part of the Burners.
cAUTIoN
Place the tank so as to minimize the possibility of someone
tripping over the connection hoses while the cooker is set up.
Never Lean Over or Stand too Near the Cooker, or Allow Children
or Pets Near the Cooker During Use.
coMBUsTIBLe MATeRIALs
During operation of cooker, insure proper clearance from any
combustible materials, in relation to the top, sides and back
of cooking appliance. For outside use only. Do not use near
flammable walls or under eaves or overhangs of homes or
garages. Never leave unattended while hot or in use. Allow
cooker to cool before take down and storage. The propane tank
must always be stored outdoors in a well ventilated space. Never
Stand or Lean Over Cooker Burner While Lighting.
foR yoUR sAfeTy
Follow all safety, set-up, lighting and cooking instructions. Do not
store or use gasoline or other flammable vapors and liquids in the
vicinity of this or any other appliance.
*L I M I T E D W A R R A N T Y
Warranty covers all components of this outdoor cooker to be free
from defects in materials and workmanship for one year from the
day of purchase.
Within this period manufacturer will correct any defects by
repairing or replacing defective parts of the equipment or making
available the parts thereof, FOB Logan, UT 84321.
Manufacturer will not be obligated to repair or replace equipment
which has been repaired by others, abused, altered or misused.
Furthermore, manufacturer will not be held liable for any losses
due to neglectful operation on the part of the purchaser. Upon the
expiration of such warranty all such liability will terminate. No other
warranties are expressed or implied. Returned merchandise will be
accepted for repair or replacement only. Prior written approval and
a return authorization number must be obtained. All returns must
be shipped prepaid. Collect shipments will not be accepted.
Paint finish is not covered by this limited warranty or any
implied warranty.
*Applies to contiguous U.S. states only.
WARNING: Chemicals known to the state of California to cause cancer, birth defects, or other reproductive harm are created by the combustion of propane.
1 . 8 0 0 . 6 5 0 . 2 4 3 3
KeeP foR fUTURe RefeReNce
PRecAUcIÓN: Lea completamente Antes De Usar AVeRTIsseMeNT: Lire completement Avant Usage
No Deseche esTAs INsTRUccIoNes De seGURIDAD Ne PAs JeTeR ces INsTRUcTIoNs De secURITe
sI VoUs seNTeZ DU GAZ
sI UsTeD hUeLe GAs
1 Fermer le gaz qui va à l'appareil.
1. Desconecte el gas hacia la cocina.
2. Apague una llama abierta.
2. Eteindre toute flamme.
3. Si el olor continua, salga del lugar inmediatamente y llame a
3. Si l'odeur persiste, évacuer immédiatement les locaux et appeler
su proveedor de gas desde el teléfono de un vecino.
la compagnie de gaz d'un téléphone voisin.
PARA Uso AL AIRe LIBRe soLAMeNTe
A UTILIseR eN PLeIN AIR UNIQUeMeNT
Si se almacena dentro, separe las mangueras y deje el cilindro de
Si cet appareil est entreposé à l'intérieur, détacher les tuyaux et
combustible fuera de la casa, con la válvula cerrada y tapada.
laisser le réservoir de gaz à l'extérieur avec les valves fermées et
capuchonnées.
TIPo De coMBUsTIBLe
Esta unidad está diseñada para ser usada con gas propano
TyPe De cARBURANT
solamente. Ningún otro tipo de combustible está aprobado para
Cette unité est conçue pour être utilisée uniquement avec du
ser usado con esta unidad.
propane. Aucun autre carburant n'est approuvé pour être utilisé
avec cette unité.
cILINDRo De coMBUsTIBLe
Siempre mantenga las botellas de combustible en un lugar
ReseRVoIR De cARBURANT
seguro fuera de la casa con la válvula cerrada y tapada. Siga las
Toujours entreposer les bouteilles de carburant dans un lieu sûr
Recomendaciones del fabricante para el uso y almacenamiento en plein air avec les valves fermées et capuchonnées. Suivre les
apropiado de los cilindros de propano. No Ubique Los Cilindros recommandations du fabricant quant à l'utilisation et l'entreposage
De Propano Directamente Debajo De Ninguna Parte De Los corrects des réservoirs de propane. Ne Pas Mettre Les Reservoirs
Quemadores. De Propane Directement Sous Aucune Partie Des Bruleurs.
ATTeNTIoN
PRecAUcIÓN
Placer le réservoir de façon à minimiser toute chance que
Ubique el tanque de manera que minimize la posibilidad que
quelqu'un trébuche sur les tuyaux de branchements pendant la
alguien se tropiece sobre las mangueras de conexión mientras la
mise sur pieds de la cuisinière. Ne Jamais Se Pencher Au-dessus
cocina esta armada. Nunca Se Recueste O Se Pare Muy Cerca De La
Ou Se Tenir Trop Pres De La Cuisiniere Pendant Son Utilisation. Ne
Cocina Mientras En Uso. Nunca Permita Que Los Niños O Mascotas
Jamais Laisser Des Enfants Ou Des Animaux Pres De La Cuisiniere
Este´n Cerca De La Cocina Mientras Esta En Uso.
Pendant Son Utilisation.
MATeRIALes coMBUsTIBLes
MATeRIAUX coMBUsTIBLes
Durante la operación de la cocina, asegúrese de tener suficiente
Pendant l'utilisation de la cuisinière, s'assurer que tous les
espacio lejos de cualquier material combustible, en relación
matériaux combustibles sont éloignés du haut, des côtés et
a la parte superior, lados, y parte de atrás de la unidad para
de l'arriére de l'appareil de cuisson. A utilisation de plein air
cocinar. Para uso al aire libre solamente. No use cerca de muros
uniquement. Ne pas utiliser près de murs inflammables ou sous
inflamables, o debajo de los techos de las casas o cocheras. Nunca
des avant-toits de maison ou de garage. Ne pas laisser sans
deje sin supervisión mientras esté caliente o en uso. Permita que
surveillance quand elle est chaude on pendant son utilisation.
la cocina se enfríe antes de desarmar y guardar. El tanque de
Laisser la cuisinière refroidir avant de la démonter et de
propano siempre debe ser almacenado fuera de la casa en un área
l'entreposer. Le réservoir de propane doit toujours être entreposé
bien ventilada. Nunca Se Recueste o Pare Muy Cercade la Cocina
dehors dans un endroit bien ventilé. Ne Jamais Se Tenir Ou Se
Minetras la Este Encendiendo.
Pencher Au-dessus De La Cuisiniere Pendant Son Allumage.
PARA sU seGURIDAD
PoUR VoTRe secURITe
Siga todas las instrucciones de seguridad, instalación y preparación.
Suivre toutes les instructions de securite, de montage, d'allumage
No almacene ni use gasolina u otros vapores inflamables y et de cuisson. Ne pas entreposer ou utiliser de l'essence ou d'autres
líquidos en las cercanías de este u otro equipo. vapeurs inflammables dans la proximité de cet appareil ou autre.
*G A R A N T Í A L I M I T A D A *G A R A N T I E L I M I T E E
La garantía cubre todos los componentes de esta cocina al aire La garantie assure que tous les composants de cette cuisinière de
libre y dice que están libres de defectos en lo que respecta a plein-air sont sans défauts de fabrication et de matériaux pendant
materiales y fabricación por un año desde la fecha de compra. un an à partir de la date d'achat.
Dentro de este período el fabricante corregirá cualquier defecto Pendant cette période le fabricant corrigera tous défauts en
ya sea con la reparación o reemplazo de partes falladas del réparant ou en remplaçant les pièces défectueuses de l'équipement
equipo haciendolas disponibles, F.O.B Logan UT 84321. ou en mettant ces pièces à la disposition de l'acheteur, F.O.B.
Logan, UT 84321.
El fabricante no estará obligado a reparar, o reemplazar el
equipo que ha sido reparado por otros, abusado, alterado, o mal Le fabricant n'est pas obligé de réparer ou remplacer tout
cuidado. Más aún el fabricante no será responsáble por ninguna quipement qui a été réparé par un tiers, maltraité, altéré ou
pérdida causada por operación en forma negligente de parte mal utilisé. De plus, le fabricant ne sera pas tenu responsible des
del comprador. Una vez que dicha garantía expire, toda dicha pertes dues à une utilisation négligente de la part de l'acheteur.
responsabilidad terminará. No se expresan ni implican otras Aprés l'expiration de cette garantie toute responsabilité ci-dessus
garantías. La mercancía que es devuelta se aceptará solamente est terminée. Aucune autre garantie n'est exprimée ou sous-
para reparación o reemplazo. Se debe obtener una aprobación entendue. La marchandise renvoyée sera acceptée uniquement
y autorización de devolución escrita antes de enviar la unidad. pour réparation ou remplacement. Une autorisaton écrite et un
Todas las devoluciones se deben enviar prepagadas. Los envíos numéro d'autorisation de renvoi doivent être obtenu avant tout.
por cobrar no serán aceptados. Des envois en port dû ne seront pas acceptés.
La pintura de la unidad no está cubierta por esta garantía Le fini de la peinture n'est pas couvert par cette garantie limitée
limitada o cualquier otra garantía implicada. ou toute autre garantie sous-entendue.
*Se aplica a los estados contiguos de Estados Unidos solamente. *S'applique aux états des Etats-Unis continentaux uniquement.
The Camp Chef SHPRL is Protected Under US Patent Numbers: 329162
Po Box 4 0 5 7 Logan UT 8 4 3 2 3
•
campchef.com
•
