Terra HA024 Manual

Инсталляция
Усилитель должен быть установлен на вертикальной плоскости, разъемами вниз, для обеспечения нормальных
вентиляционных условий.
Прикрепите усилитель к стене стальными болтами или саморезами диаметром 3.5-4 мм. Крепежные элементы не
входят в комплект поставки
Подключайте усилитель в сеть в последнюю очередь.
Технические характеристики
Тип
Прямой канал
Частотный диапазон
Усиление, коммутируемое*,**
Пределы регулировки коэффициента усиления
Пределы регулировки наклона АЧХ
Неравномерность АЧХ**
Возвратные потери по входу и выходу
Выходной уровень CTB, CSO (EN50083-3)
Ослабление в тестовой точке
Коэффициент шума
Обратный канал
Частотный диапазон
Усиление
Возвратные потери
Общие
Предельные значения напряжения питания,
потребляемая мощность
Диапазон рабочих температур
Габариты/Вес (в упаковке)
* межкаскадный переключатель усиления
** для усилителей с обратным каналом измерено на 10 MHz выше начальной частоты прямого канала
Внимание!
Риск удара электрическим током.
Данный продукт соответствует требованиям Европейской Директивы 2002/96/EC. Устройство должно быть
переработано или утилизировано в соответствии с местными и региональными правилами.
Оборудование предназначено работать в закрытых помещениях.
Оборудование имеет двойную изоляцию от сети питания.
Функциональное заземление. Подключается к основной шине выравнивания потенциалов.
TERRA гарантирует, что данный продукт соответствует следующим нормам Европейского Союза:
электромагнитной совместимости EN50083-2, безопасности EN60065 и RoHS EN50581.
TERRA гарантирует, что данный продукт соответствует требованиям технических регламентов Таможенного
Союза: "Электромагнитная совместимость технических средств" ТР ТС 020/2011, "О безопасности
низковольтного оборудования" ТР ТС 004/2011.
TERRA гарантирует, что данный продукт соответствует нормам безопасности по стандарту AS/NZS 60065
и нормам электромагнитной совместимости по стандартам Австралии.
Draugystes str. 22, LT-51256 Kaunas, Lithuania, tel.: +370 37 - 31 34 44, fax: +370 37 - 31 35 55
E-mail: sales@terraelectronics.com, http://www.terraelectronics.com
HA024 HA024R30
47-862 MHz
18-20/27-30 dB (фиксированная пре-коррекция АЧХ)
17 dB
17 dB
± 0.5 dB ± 0.75 dB
> 14 dB при 40 MHz; -1.5 dB/на октаву, но не меньше 10 dB
97 dBµV
30 dB двухнаправленная
8.5 dB
- 5-30 MHz
- -1.5 dB
- > 14 dB
198-250 V~ 50/60 Hz 3.5 W
÷ +50
-20 o o C
133x63x39 mm/0.36 kg

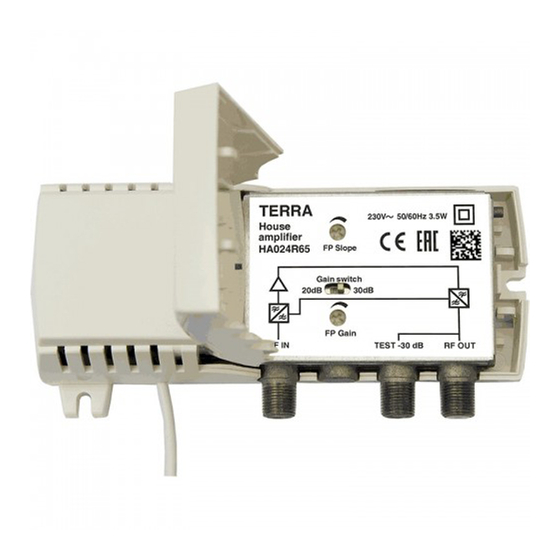

House amplifiers HA024, HA024R30, HA024R65
Product description
The house amplifiers (in text - amplifiers) are designed for amplifying and distributing TV signals in cable TV networks.
The amplifiers contain built-in power supply for powering from mains 230 V~. The amplifier has one input, one output
and output test point.
These amplifiers are designed for indoor use only.
HA024R65
Safety instructions
Installation of the amplifiers must be done according IEC60728-11 and national safety standards.
The amplifier is powered from mains 230 V~. This voltage is dangerous to life.
Any repairs must be done by a qualified personnel.
87-862 MHz
The amplifier is double isolated from the mains 230 V~.
Do not remove the cover of the power supply section, without disconnecting the unit from the mains supply.
Do not plug the amplifier into the mains supply if the power cord or plug is damaged.
Do not plug the amplifier into the mains supply until all cables have been connected correctly.
To disconnect the amplifier from the mains completely, disconnect plug from mains socket.
The mains socket must be easily accessible.
The amplifier shall not be exposed to dripping or splashing water and no objects filled with liquids, such as vases, shall
be placed on it.
Avoid placing amplifier next to central heating components and in areas of high humidity.
No naked flame sources, such as lighted candles, should be placed on amplifier.
If the amplifier has been kept in cold conditions for a long time, keep it in a warm room no less than 2 hours before
plugging into the mains.
Do not insert any objects into ventilation openings.
The ventilation should not be impeded by covering the ventilation openings with items, such as newspapers, table-cloths,
curtains.
5-65 MHz Mount the amplifier on vertical surface with power supply located on the left.
From top, front and bottom of installed amplifier must be at least 10 cm free space.
-2.5 dB

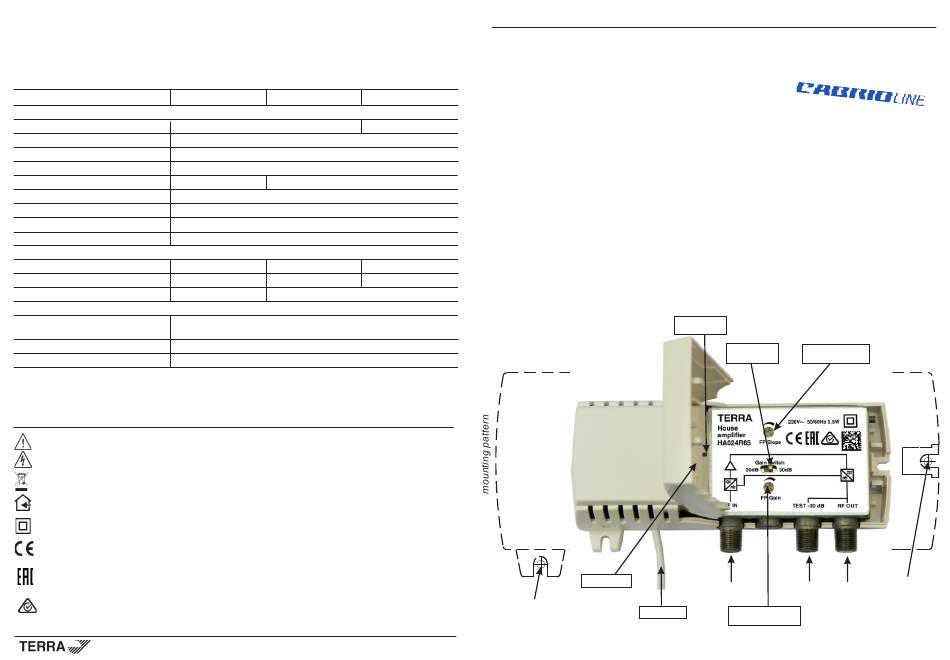

External view and operating controls
mounting hole
Vers. 1.02
Supply voltage
indicator
Gain switch
forward path
Screwdriver
RF input
Power cord Variable attenuator
forward path
Variable equalizer
forward path
mounting
Output RF output
hole
test point
