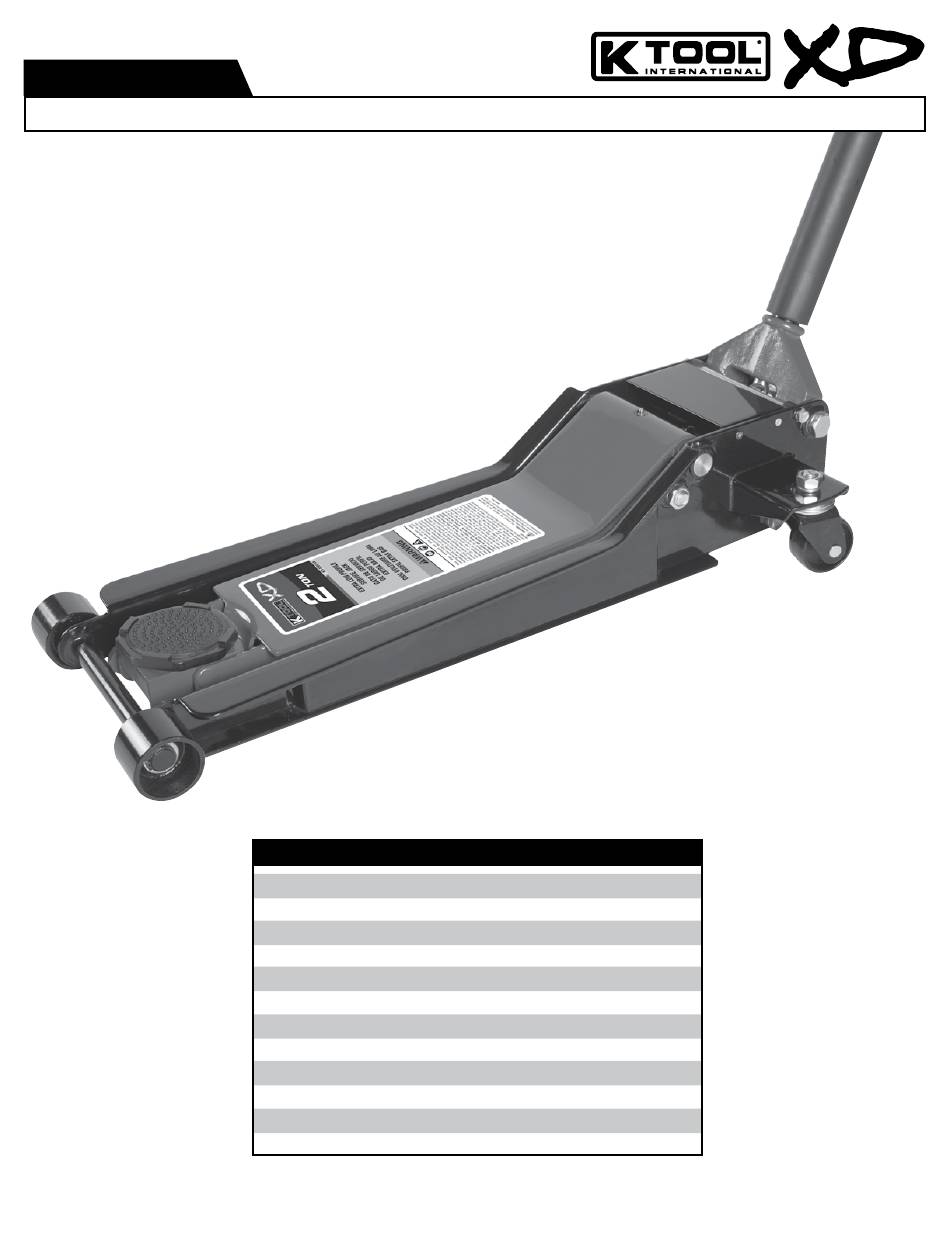

KTI-XD63105

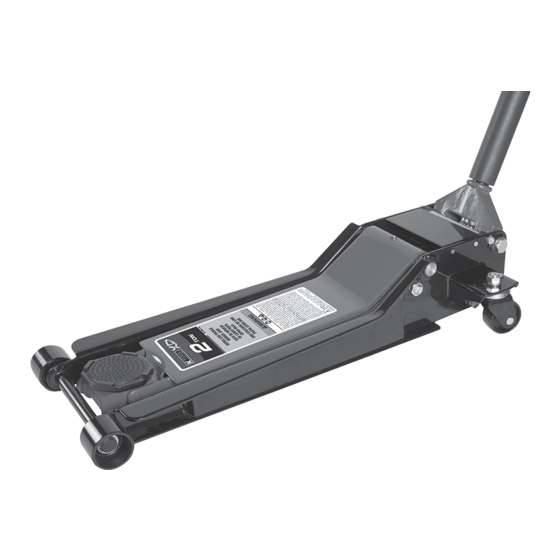

2 TON EXTRA LONG LOW PROFILE SERVICE JACK
OWNERS MANUAL
KTI-XD63105
SPECIFICATIONS
Capacity ............................................................................... 2 Ton
Low Height ............................................................................ 2.75"
High Height .............................................................................. 24"
Pump Stroked to Load ............................................................... 8
Chassis Length ..................................................................... 32.5"
Low Clearance Length .............................................................15"
Overall Width ........................................................................ 14.5"
Chassis Height .................................................................. 6.3125"
Handle Length .................................................................... 45.25"
Saddle Diameter ................................................................... 3.85"
Net Weight ..................................................................... 94.25 lbs.
Gross Weight ...................................................................... 97 lbs.
Complies with ASME PASE-2019 Safety Standard
www.ktoolinternational.com
rev. 12/24/20
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for K Tool International XD KTI-XD63105
Summary of Contents for K Tool International XD KTI-XD63105
- Page 1 KTI-XD63105 2 TON EXTRA LONG LOW PROFILE SERVICE JACK OWNERS MANUAL www.ktoolinternational.com SPECIFICATIONS Capacity ................2 Ton Low Height ................2.75" High Height ................24" Pump Stroked to Load ............... 8 Chassis Length ..............32.5" Low Clearance Length .............15" Overall Width ................ 14.5" Chassis Height ..............
-
Page 2: Warning Information
WARNING INFORMATION This is the safety alert symbol. It is used to alert you WARNING: Indicates a hazardous situation WARNING to potential personal injury hazards. Obey all safety which, if not avoided, could result in death messages that follow this symbol to avoid possible or serious injury. - Page 3 INSPECTION Visual inspection should be made before each use of the jack, checking for leaking hydraulic fluid and damaged, loose or missing parts. Any jack which appears to be damaged in any way, is found to be badly worn, or operates abnormally MUST BE REMOVED FROM SER- VICE until necessary repairs are made.
-
Page 4: Operation
OPERATING INSTRUCTIONS This is the safety alert symbol used for the OPERATING INSTRUCTIONS section of this manual to alert you to potential personal injury hazards. Obey all instructions to avoid possible injury or death. IMPORTANT: Before attempting to raise any vehicle, check vehicle service manual for recommended lifting surfaces. -
Page 5: Regular Maintenance
HYDRAULIC MAINTENANCE GUIDE IMPORTANT: Service jacks are designed for lifting purposes only; always support raised load with jack stands. REGULAR MAINTENANCE MONTHLY or as necessary (depending on usage) Using a grease gun, add grease to grease fitting in the lift arm pivot shaft. (Use a multi-purpose NLGI type grease only.) Lubricate all linkages and pivot points. - Page 6 WARRANTY HANDLING PROCEDURES AND GUIDELINES FOR HD AND XD LIFTING EQUIPMENT K-Tool International warrants that all XD and HD jacks and service-related equipment will be free from defects in material and workmanship for a period of 2 years following the original date of purchase. This warranty is extended to the original retail purchaser only.
- Page 7 KTI-XD63105 2 TON EXTRA LONG LOW PROFILE SERVICE JACK EXPLODED DRAWING 31 30 19 22 KTI-XD63105 rev. 12/24/20...
- Page 8 KTI-XD63105 2 TON EXTRA LONG LOW PROFILE SERVICE JACK PARTS LIST Index No. Part No. Description Qty. RS6310501 Retaining Ring 20 RS6310502 Washer 20 RS6310503 Front Wheel Frame Retaining Ring 25 RS6310506 Nut M16 RS6310507 Washer 16 RS6310508 Screw (M5x12) RS6310509 Rear Caster Screw (M10x25)
-
Page 9: Especificaciones
KTI-XD63105 GATO DE SERVICIO DE LARGO PERFIL EXTRA BAJO 2 TONELADAS MANUAL DE OPERATIÓN www.ktoolinternational.com ESPECIFICACIONES Capacidad ..............2 toneladas Altura baja ................2.75" Máxima altura ................24" Bomba recorrida hasta la carga ..........8 Longitud de chasis ............... 32.5" Longitud del despeje bajo ............15"... - Page 10 ADVERTENCIA Este símbolo indica una alerta de seguridad y se usa para ADVERTENCIA: Indica una situación ADVERTENCIA advertir sobre peligro de accidentes personales. Observe peligrosa que si no se evita, puede todala información de seguridad que sigue a este símbolo provocar la muerte o lesiones graves.
- Page 11 INSPECTION Se deberá realizar una inspección visual antes de cada uso del gato, revisando por fugas de líquido hidráulico y partes dañadas, flojas o faltantes. Cualquier gato que aparenta estar dañado de cualquier forma, que se encuentra extremadamente desgastado, o que opera de forma anormal DEBE DEJARSE DE USAR hasta que se realicen las reparaciones necesarias.
-
Page 12: Operación
OPERATING INSTRUCTIONS Este es el símbolo de alerta de seguridad usado para la sección de INSTRUCCIONES DE OPERACIÓN de este manual para alertarle a usted de los peligros de lesión personal potenciales. Obedezca todas las instrucciones para evitar lesiones potencia- les o aun la muerte. -
Page 13: Diagnóstico De Averías
DIAGNÓSTICO DE AVERÍAS Importante: Los gatos de servicio son dispositivos autosuficientes usados para el levantamiento, pero no para sostener, una carga vehicu- lar parcial. De acuerdo con la prueba de soporte de carga de ASME-PASE 2019: “Una carga no menos de la capacidad nominal …no deberá... -
Page 14: Mantenimiento Regular
GUÍA DE MANTENIMIENTO HIDRÁULICO IMPORTANTE: Los gatos de servicio están diseñados para los fines de levantamiento solamente; siempre soporte la carga elevada con las bases para gato. MANTENIMIENTO REGULAR Mensualmente o según sea necesario (dependiendo del uso) #1 Usando una pistola engrasadora, agrega grasa a la grasera en el eje de pivote del brazo de levantamiento. (Use una grasa multi-uso tipo NLGI solamente.) #2 Lubrique todas las vinculaciones y puntos de pivote. - Page 15 EQUIPMENT PROCEDIMIENTOS Y DIRECTRICES DE MANEJO DE GARANTÍA PARA EQUIPO DE LEVANTAMIENTO K-Tool International garantiza que todos los gatos XD y HD y equipo relacionado con el servicio serán libres de defectos en cuanto al material y mano de obra se refiere por un periodo de 2 años después de la fecha original de compra. Esta garantía se le extenderá sólo al comprador detallista original.
-
Page 16: Spécifications
KTI-XD63105 KTI63105 CRIC UTILITAIRE AU LONG PROFIL EXTRA BAS 2 TONNES MANUEL D'OPERATIÓN www.ktoolinternational.com SPÉCIFICATIONS Capacité ................2 tonnes Hauteur basse..............2,75 po Hauteur haute ..............24 po Coups de pompe pour charge........... 8 Longueur du châssis ............32,5 po Longueur de faible garde au sol .......... - Page 17 AVERTISSEMENT Ce symbole indique un danger potentiel. Il est utilisé pour AVERTISSEMENT : Ce symbole indique une avertir l'utilisateur des risques potentiels de blessures situation dangereuse qui pourrait causer la AVERTISSEMENT corporelles. Prière de respecter toutes les consignes de mort ou des blessures graves si elle n'est pas sécurité...
-
Page 18: Installation
INSPECTION Assurez-vous, avant chaque utilisation, de faire une inspection visuelle du cric, en vérifiant tout particulièrement s’il y a fuite de liquide hydraulique ou des pièces qui seraient lâches ou manquantes. Un cric qui semble endommagé, très usé ou qui fonctionne incorrectement DOIT CESSER D’ÊTRE UTILISÉ... -
Page 19: Instructions D'utilisation
INSTRUCTIONS D'UTILISATION Ce symbole sert à identifier les risques potentiels de blessures corporelles dans la rubrique INSTRUCTIONS D'UTILISATION. Prière de respecter toutes les consignes de sécurité afin d'éviter les risques de blessures ou de mort. IMPORTANT : Avant d'effectuer une tentative de levage d'un véhicule quelconque, consultez le guide de service du véhicule pour connaître les points d'appui recom mandés par le fabricant pour le levage. -
Page 20: Dépannage
DÉPANNAGE Important : Les crics de levage sont des mécanismes autonomes qui servent à soulever des charges et non à soutenir une charge partielle de véhicule. Conformément aux nomes ASME-PASE 2019, portant sur le test de soutien d'une charge : «Une charge qui ne dépasse pas la capacité... -
Page 21: Entretien Régulier
GUIDE D'ENTRETIEN DE CRIC HYDRAULIQUE MPORTANT : Les crics de service sont uniquement conçus pour les opérations de levage; toujours soutenir la charge soulevée à l'aide de chandelles d'appui. ENTRETIEN RÉGULIER Mensuellement ou selon les besoins (selon l'utilisation) #1 En utilisant un pistolet graisseur, ajoutez de la graisse par l’embout de graissage de graisse dans l'axe de pivot du bras de levage. - Page 22 PROCÉDURES ET DIRECTIVES DE TRAITEMENT AU TITRE DE LA GARANTIE POUR L’ÉQUIPEMENT DE LEVAGE HD ET XD K-Tool International garantit que tous les crics XD et HD de même que les équipements liés à l'entretien seront exempts de tout défaut de matériel et de fabrication pour une période de 2 ans suivant la date d'achat initiale.
