INIM Electronics eneo EM312SR Instruction Manual

EM312SR
IT
Modulo di ingresso/uscita
1
2
Manuale d'istruzioni/ Instruction manual/ Manualde instrucciones/ Notice d'instructions
EN ES
Input/Output module Módulo de entrada/salida
3
IT
Descrizione generale
Il modulo EM312SR permette di interfacciare ad una centrale analogica-indirizzata una serie di appa-
recchiature e dispositivi esterni per mezzo di un ingresso supervisionato e delle uscite.
Sul retro del modulo è riposta l'etichetta con i dati di targa che riporta anche il numero seriale univoco
che identifica il dispositivo.
Nota
I moduli EM312SR sono certificati secondo le norme EN54-17 Isolatori di corto circuito e
EN54-18 - Dispositivi di ingresso/uscita.

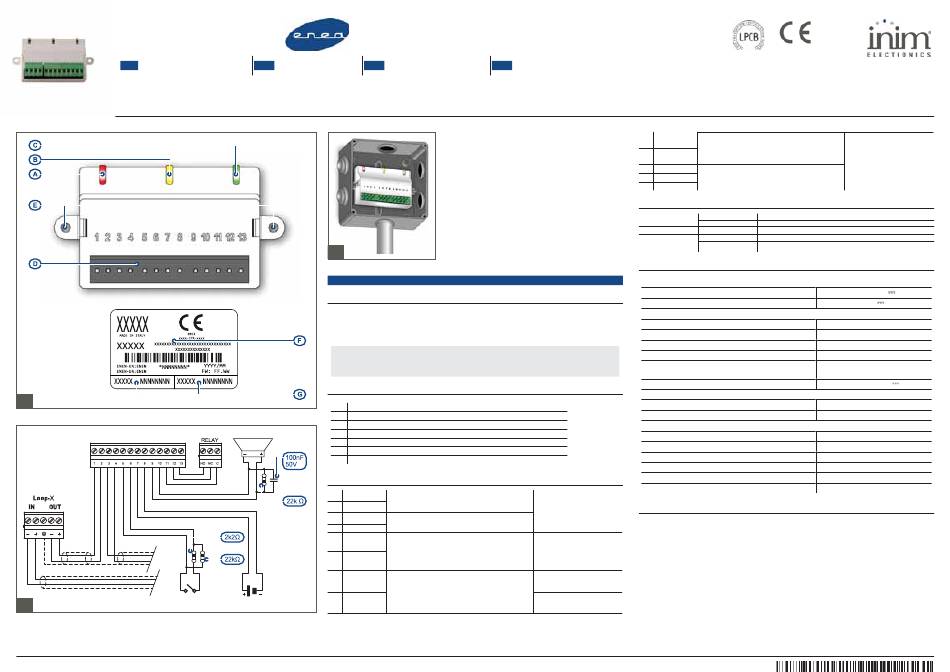

Descrizione delle parti
LED A
A
LED B
B
LED C
C
Terminali
D
Flange con fori d'ancoraggio (rimuovibili)
E
Etichetta dati di targa
F
Etichette numero seriale rimuovibili
G
Morsettiera
1 Loop IN +
Terminali per il collegamento di ingresso con il loop.
2 Loop IN -
3 Loop OUT +
Terminali per il collegamento di uscita con il loop.
4 Loop OUT -
Terminali di ingresso supervisionati: permettono di
acquisire lo stato di uno o più contatti e riportarlo sulla
5 Ingresso +
centrale di controllo.
Va utilizzato per il collegamento alla centrale di dispo-
sitivi esterni quali rivelatori lineari di fumo con uscita a
6 Ingresso - relè o qualsiasi tipo di dispositivo dotato di uno o più
Terminali di ingresso per alimentazione esterna: viene
usata per alimentare il dispositivo collegato sull'uscita
7 24 +
supervisionata, in centrale.
Verrà segnalata una condizione di guasto nel caso in
cui tale alimentazione non sia rilevata.
Nel caso l'uscita supervisionata non sia utilizzata, ripor-
8 24 -
tare sui morsetti la tensione del loop per evitare il gua-
FR
Module d'entrée/sortie
Non è necessario rispettare
l'ordine di ingresso / uscita del
loop (i terminali Loop IN pos-
sono essere scambiati con i ter-
minali Loop OUT).
Per una coerenza di cablaggio si
raccomanda di seguire l'ordine
indicato nella presente tabella.
Resistenza di riposo: 22k Ohm
Resistenza di allarme: 2k2 Ohm
relè di uscita.
sto.
Inim ElectronicsS.r.l. © 2020
0051
991g/01
0051-CPR-1872
Terminali di uscita supervisionati: permettono di atti-
9 Uscita + vare uno o più dispositivi quali sirene, lampeggiatori,
ecc.
In centrale verrà segnalata una condizione di guasto
10 Uscita - nel caso di corto circuito o interruzione del cavo di con-
nessione.
11 C
Terminali di uscita contatto pulito: permette di attivare
dispositivi quali elettromagneti per porte tagliafuoco,
12 NC
ecc.
13 NO
Segnalazioni LED
rosso Ingresso in allarme
LED A
giallo Ingresso in guasto
LED B giallo Isolatore di corto sul loop aperto
verde Uscite attive
LED C Guasto su uscite supervisionata o mancanza tensione sui morsetti
giallo
7 e 8
Specifiche tecniche
Tensione di ingresso
intervallo
nominale
Consumo
a riposo
in allarme
Resistenza di bilanciamento ingresso (terminali 5 e 6)
Resistenza di allarme ingresso (terminali 5 e 6)
Resistenza di fine linea uscita supervisionata (terminali
9 e 10)
Caratteristiche relè
Condizioni ambientali di funzionamento
Temperatura
Umidità relativa
Dimensioni
Altezza
Larghezza (flange incluse)
Larghezza (flange escluse)
Profondità (morsetti inclusi)
Profondità (morsetti esclusi)
Peso
Installazione
Il modulo si collega alla centrale di rivelazione per mezzo di un conduttore a 2 poli twistato e schermato,
su tale conduttore viene trasferita sia l'alimentazione che la comunicazione digitale bidirezionale (fare
riferimento al manuale della centrale, nel paragrafo relativo all'installazione vengono forniti i dettagli sul
cablaggio).
Il modulo è dotato di un isolatore di corto circuito che, nel caso di corto circuito tra i due conduttori di con-
nessione con la centrale (loop), è in grado di interrompere il polo negativo isolando la sezione di cavo
dove si è verificato il corto. Per le caratteristiche tecniche dell'isolatore, consultare il documento "ILP
Specification".
Il modulo va installato all'interno di una scatola di fissaggio per installazioni elettriche avente le carat-
teristiche di seguito riportate:
dimensioni interne minime: 100 x 60 x 40 mm

grado di protezione IP44 o maggiore

conforme alla normativa vigente in materia di installazioni di impianti elettrici

DCMIIN4AEM312SR-251-20200618
EN 54-17
EN 54-18
Centobuchi, via DeiLavoratori10
63076 Monteprandone (AP), Italy
+39 0735 705007
+39 0735 734912
info@inim.biz
www.inim.biz
Le due uscite si attivano simul-
taneamente, non possono
essere attivate separatamente.
da 19 a 30 V
24 V
80 µA
20 mA @ 27,6 V
22 KOhm
2,2 KOhm
22 KOhm
MAX 1 A / 30 V
da -5 a +40 °C
≤ 95 % senza condensazione
53 mm
100 mm
78 mm
29 mm
19 mm
66 g
