Related Manuals for Boya BY-BM6060L
Summary of Contents for Boya BY-BM6060L

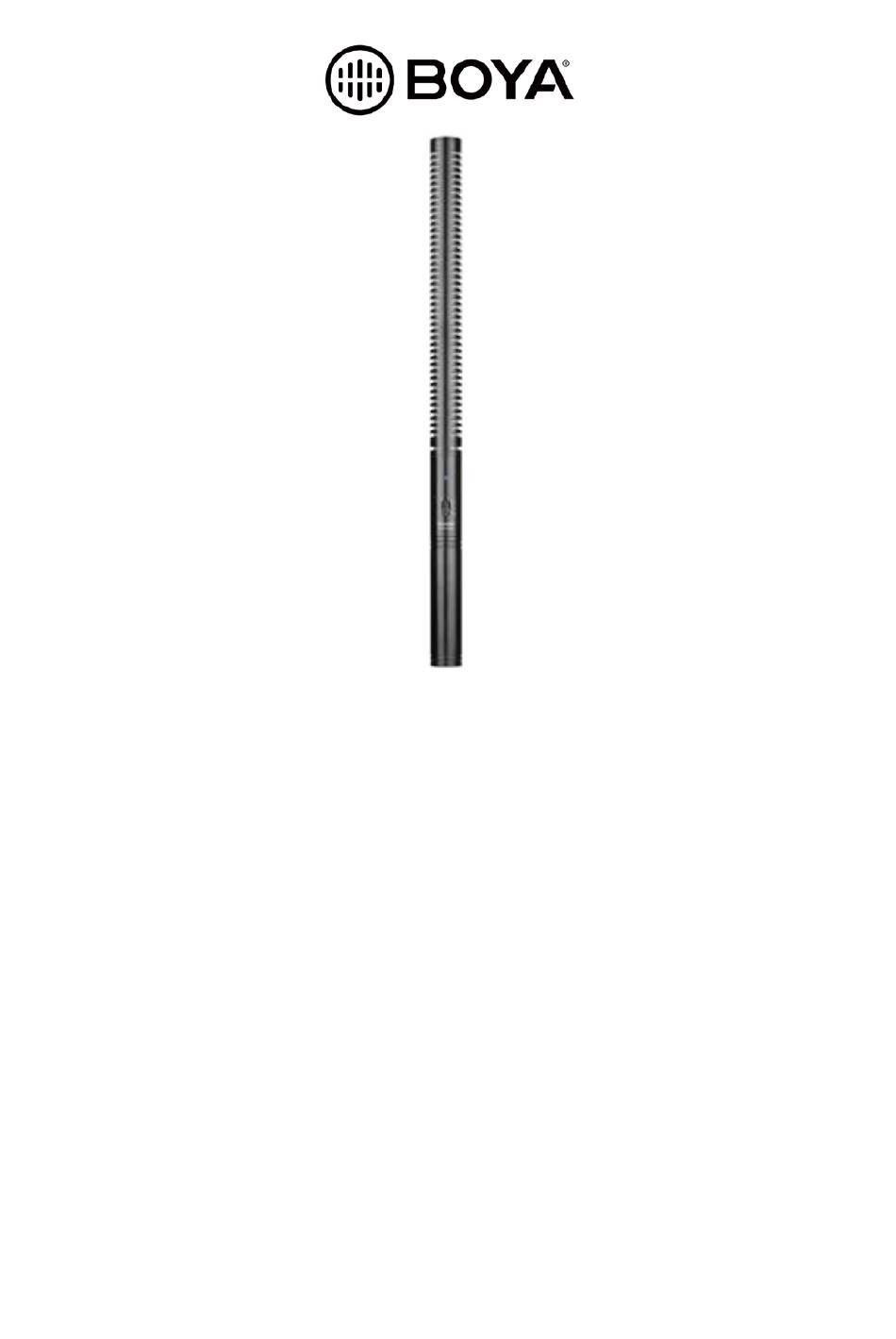

- Page 1 BY-BM6060L User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
- Page 2 Dear customer, Thank you for purchasing our product. Please read the following instructions carefully before first use and keep this user manual for future reference. Pay particular attention to the safety instructions. If you have any questions or comments about the device, please contact the customer line.
-
Page 3: Package Contents
Its 3-pin XLR output is in compliance with 24-48V phantom power supply or powered by one AA battery. In addition, the BY-BM6060L includes a fur windshield and foam windscreen for an intelligible sound effect and secure protection. Package Contents BY-BM6060L Microphone •... -
Page 4: Product Structure
Product Structure 1. Microphone boom 2. Power indicator 3. High-pass filter switch 4. 3-pin XLR output 5. Shock mount 6. Foam windscreen 7. Fur windshield... -
Page 5: Installing The Battery
Installing the Battery 1. Unscrew the microphone by rotating the back clockwise and pull out the cover properly to reveal the battery compartment. 2. Insert one AA battery into the compartment aligning with the right polarity. 3. Close the compartment and rotate it counter-clockwise to tighten it. Features Ideal for indie films, TV programs, nature shows and more. -
Page 6: Specifications
Specifications Type Condenser Polar Pattern Super-Cardioid Frequency Response 40 Hz – 20 kHz Sensitivity -33 ± 3 dB (0 dB = 1 V/Pa @ 1 kHz) Signal-to-Noise Ratio 80 dB Output Impedance 200 Ω Power Requirements 24V-48V Phantom or 1×1.5V AA battery Output 3-pin XLR High Pass Filter... -
Page 7: Warranty Conditions
Warranty Conditions A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you need repair or other services during the warranty period, contact the product seller directly, you must provide the original proof of purchase with the date of purchase. The following are considered to be a conflict with the warranty conditions, for which the claimed claim may not be recognized: Using the product for any purpose other than that for which the product is intended... -
Page 8: Eu Declaration Of Conformity
Registered office: Jankovcova 1522/53, Holešovice, 170 00 Prague 7 IČO: 27082440 Subject of the declaration: Title: Microphone Model / Type: BY-BM6060L The above product has been tested in accordance with the standard(s) used to demonstrate compliance with the essential requirements laid down in the Directive(s): Directive No. - Page 9 WEEE This product must not be disposed of as normal household waste in accordance with the EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU). Instead, it shall be returned to the place of purchase or handed over to a public collection point for the recyclable waste.
- Page 10 Vážený zákazníku, Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě přečtěte následující pokyny a tento manuál si uschovejte pro budoucí použití. Věnujte zvláštní pozornost bezpečnostním pokynům. Pokud máte jakékoli dotazy nebo připomínky k produktu, kontaktujte zákaznickou linku. www.alza.cz/kontakt ✉...
-
Page 11: Obsah Balení
čistý zvuk a zvyšuje schopnost vydržet zdroje hlasitého zvuku před zkreslením. Jeho 3kolíkový výstup XLR je v souladu s fantomovým napájením 24–48 V nebo je napájen jednou baterií AA. BY-BM6060L dále obsahuje chlupatý a pěnový tlumič pro srozumitelný zvukový efekt a bezpečnou ochranu. Obsah balení ● BY-BM6060L Mikrofon ●... - Page 12 Struktura produktu 1. Výložník mikrofonu 2. Indikátor napájení 3. Přepínač horní propusti 4. 3 kolíkový výstup XLR 5. Držák 6. Pěnový tlumič 7. Chlupatý tlumič...
-
Page 13: Instalace Baterie
Instalace baterie 1. Odšroubujte mikrofon otočením zadní části ve směru hodinových ručiček a řádně vytáhněte kryt, abyste odhalili přihrádku na baterie. 2. Vložte jednu baterii AA do přihrádky se správnou polaritou. 3. Zavřete přihrádku a utáhněte ji otočením proti směru hodinových ručiček. Funkce ●... -
Page 14: Technické Specifikace
Technické specifikace Kondenzátor Polární vzor Superkardioidní Frekvenční odezva 40 Hz – 20 kHz Citlivost -33 ± 3 dB (0 dB = 1 V/Pa @ 1 kHz) Poměr signálu k šumu 80 dB Výstupní impedance 200 Ω Požadavky na napájení 24V-48V fantomové napájení nebo 1×1.5V AA baterie Výstup 3-pin XLR... -
Page 15: Záruční Podmínky
Záruční podmínky Na nový produkt zakoupený v prodejní síti Alza.cz je poskytována záruka 2 roky. Potřebujete-li během záruční doby opravu nebo jiné služby, obraťte se přímo na prodejce produktu. Musíte poskytnout originální doklad s datem nákupu. Následující se považuje za rozpor se záručními podmínkami, pro které nemusí být reklamace uznána: ●... -
Page 16: Prohlášení O Shodě Eu
Registrované sídlo: Jankovcova 1522/53, Holešovice, 170 00 Praha 7 IČO: 27082440 Předmět prohlášení: Název: Mikrofon Model / Typ: BY-BM6060L Výše uvedený produkt byl testován v souladu s normami používanými k prokázání souladu se základními požadavky stanovenými ve směrnici (směrnicích): Směrnice č. (EU) 2014/30/EU Směrnice č. - Page 17 WEEE Tento produkt nesmí být likvidován jako běžný domácí odpad v souladu se směrnicí EU o likvidaci elektrických a elektronických zařízení (WEEE – 2012/19/EU). Místo toho musí být vrácen v místě zakoupení nebo odevzdán ve veřejné sběrně recyklovatelného odpadu. Správnou likvidaci přístroje pomůžete zachovat přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů...
- Page 18 Vážený zákazník, Ďakujeme vám za zakúpenie nášho produktu. Pred prvým použitím si prosím pozorne prečítajte nasledujúce pokyny a tento manuál si uschovajte pre budúce použitie. Venujte zvláštnu pozornosť bezpečnostným pokynom. Ak máte akékoľvek otázky alebo pripomienky k produktu, kontaktujte zákaznícku linku. www.alza.sk/kontakt ✉...
-
Page 19: Obsah Balenia
Jeho 3-kolíkový výstup XLR je v súlade s fantómovým napájaním 24 – 48 V alebo je napájaný jednou batériou AA. BY-BM6060L ďalej obsahuje chlpatý a penový tlmič na zrozumiteľný zvukový efekt a bezpečnú ochranu. Obsah balenia ● BY-BM6060L Mikrofón ●... - Page 20 Zloženie produktu 1. Výložník mikrofónu 2. Indikátor napájania 3. Prepínač horného priepustu 4. 3-kolíkový výstup XLR 5. Držiak 6. Penový tlmič 7. Chlpatý tlmič...
-
Page 21: Inštalácia Batérie
Inštalácia batérie 1. Odskrutkujte mikrofón otočením zadnej časti v smere hodinových ručičiek a riadne vytiahnite kryt, aby ste odhalili priehradku na batérie. 2. Vložte jednu batériu AA do priehradky so správnou polaritou. 3. Zatvorte priehradku a utiahnite ju otočením proti smeru hodinových ručičiek. Funkcie ●... -
Page 22: Technická Špecifikácia
Technická špecifikácia Kondenzátor Polárny vzor Superkardioidný Frekvenčná odozva 40 Hz – 20 kHz Citlivosť -33 ± 3 dB (0 dB = 1 V/Pa @ 1 kHz) Pomer signálu k šumu 80 dB Výstupná impedancia 200 Ω Požiadavky na napájanie 24 V – 48 V fantómové napájanie alebo 1× 1,5 V AA batéria Výstup 3-pin XLR... -
Page 23: Záručné Podmienky
Záručné podmienky Na nový produkt zakúpený v predajnej sieti Alza.sk je poskytovaná záruka 2 roky. Ak potrebujete počas záručnej doby opravu alebo iné služby, obráťte sa priamo na predajcu produktu. Musíte predložiť originálny doklad s dátumom nákupu. Nasledujúce sa považuje za rozpor so záručnými podmienkami, pre ktoré nemusí byť... - Page 24 Registrované sídlo: Jankovcova 1522/53, Holešovice, 170 00 Praha 7 IČO: 27082440 Predmet vyhlásenia: Názov: Mikrofón Model/Typ: BY-BM6060L Vyššie uvedený produkt bol testovaný v súlade s normami používanými na preukázanie súladu so základnými požiadavkami stanovenými v smernici (smerniciach): Smernica č. (EÚ) 2014/30/EÚ...
- Page 25 WEEE Tento produkt sa nesmie likvidovať ako bežný domáci odpad v súlade so smernicou EÚ o likvidácii elektrických a elektronických zariadení (WEEE – 2012/19/EÚ). Namiesto toho musí byť vrátený v mieste zakúpenia alebo odovzdaný vo verejnej zberni recyklovateľného odpadu. Správnou likvidáciu prístroja pomôžete zachovať prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné...
- Page 26 Kedves vásárlónk, Köszönjük, hogy termékünket választotta! Kérjük, az első használat előtt figyelmesen olvassa el a jelen használati útmutató, és őrizze meg azt későbbi felhasználás céljából! Fordítson kiemelt figyelmet a biztonsági előírásokra. A termékkel kapcsolatos kérdés vagy észrevétel esetén, kérjük, forduljon ügyfélszolgálatunkhoz. www.alza.hu/kontakt ✉...
-
Page 27: A Csomag Tartalma
3 tűs XLR kimenete 24-48 V-os fantomtápként használható, de alternatív megoldásként egy AA elemmel is működtethető. A BY-BM6060L-hez, továbbá, egy műszőrme szélfogó és egy habszivacs szélfogó is tartozik az érthető hangok és a biztos védelem érdekében. A csomag tartalma BY-BM6060L mikrofon •... - Page 28 A termék felépítése 1. Mikrofongém 2. Töltöttségjelző 3. Magasáramú szűrőkapcsoló 4. 3 tűs XLR kimenet 5. Rázkódáscsillapító 6. Habszivacs szélfogó 7. Műszőrme szélfogó...
-
Page 29: Az Elem Behelyezése
Az elem behelyezése 1. Csavarja szét a mikrofont az alap elfordításával az óramutató járásának megfelelően, majd tolja ki a fedelet az elemtartó felfedéséhez. 2. Helyezzen be egy AA elemet a tartóba a jelzett polaritásoknak megfelelően. 3. Zárja le az elemtartót és fordítsa el az óramutató járásával ellentétes irányban az alap rögzítéséhez. - Page 30 Specifikáció Típus Kondenzátor Iránykarakterisztika Szuperkardioid Frekvenciaválasz: 40 Hz – 20 kHz Érzékenység: -33 ± 3 dB (0 dB = 1 V/Pa @ 1 kHz) Jel-zaj arány: 80 dB Kimeneti impedancia: 200 Ω Teljesítmény-követelmények: 24V-48V fantomtáp vagy 1.5 V AA elem Kimenet: 3 tűs XLR Magasáramú...
-
Page 31: Garanciális Feltételek
Garanciális feltételek Az Alza.hu értékesítési hálózatán keresztül vásárolt új termékre 2 év garancia jár. Amennyiben javításra vagy egyéb szolgáltatásokra van szüksége a garanciális időszak alatt, vegye fel a kapcsolatot közvetlenül a termék forgalmazójával, és mutassa be a vásárlás eredeti dátumával ellátott, a vásárlást igazoló nyugtát. A következő... -
Page 32: Eu-Megfelelőségi Nyilatkozat
Regisztrált székhely: Jankovcova 1522/53, Holešovice, 170 00 Prague 7 Cégjegyzékszám: 27082440 A nyilatkozat tárgya: Megnevezés: Mikrofon Modell / Típus: BY-BM6060L A fenti terméket az irányelv(ek)ben megállapított alapvető követelményeknek való megfelelés igazolására használt szabvány(ok)nak megfelelően tesztelték: (EU) 2014/30/EU számú irányelv 2011/65/EU számú irányelv 2015/863/EU számú módosítása szerint... - Page 33 WEEE Ezt a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányelv (WEEE - 2012/19 / EU) alapján nem szabad szokásos háztartási hulladékként megsemmisíteni. Ehelyett vissza kell juttatni a vásárlás helyére, vagy át kell adni egy újrahasznosítható hulladék nyilvános gyűjtőhelyén. A termék megfelelő ártalmatlanításának biztosításával segít megelőzni a környezetre és az emberi egészségre gyakorolt negatív következményeket, amelyeket egyébként a termék nem megfelelő...
- Page 34 Sehr geehrter Kunde, Vielen Dank für den Kauf unseres Produkts. Bitte lesen Sie die folgenden Anweisungen vor dem ersten Gebrauch sorgfältig durch und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Kommentare zum Gerät haben, wenden Sie sich bitte an den Kundenservice.
- Page 35 150 Hz liefern Natur und klaren Klang und erhöhen die Fähigkeit, laute Schallquellen vor Verzerrungen auszuhalten. Der 3-polige XLR-Ausgang entspricht der 24-48-V-Phantomspeisung oder wird von einer AA-Batterie gespeist. Darüber hinaus verfügt der BY-BM6060L über eine Windschutzscheibe aus Pelz und eine Windschutzscheibe aus Schaumstoff für einen verständlichen Soundeffekt und einen sicheren Schutz. Package Contents •...
- Page 36 Produktstruktur 1. Mikrofonarm 2. Betriebsanzeige 3. Hochpassfilterschalter 4. 3-poliger XLR-Ausgang 5. Stoßdämpferhalterung 6. Windschutzscheibe schäumen 7. Windschutzscheibe...
- Page 37 Batterieinstallation 1. Schrauben Sie das Mikrofon ab, indem Sie den Sockel im Uhrzeigersinn drehen, und ziehen Sie die Abdeckung richtig heraus, um das Batteriefach freizulegen. 2. Legen Sie eine AA-Batterie mit der richtigen Polarität in das Fach ein 3. Schließen Sie das Fach und drehen Sie es gegen den Uhrzeigersinn, um es festzuziehen.
- Page 38 Parameter Condenser Polarmuster Super-Niere Frequenzgang 40 Hz – 20 kHz Empfindlichkeit -33 ± 3 dB (0 dB = 1 V/Pa @ 1 kHz) Signal-Rausch-Verhältnis 80 dB Ausgangsimpedanz 200 Ω Strombedarf 24V-48V Phantom oder 1×1.5V AA Batterie Ausgabe 3-pin XLR Hochpassfilter 150 Hz Gewicht 171 g...
- Page 39 Garantiebedingungen Für ein neues Produkt, das im Alza-Vertriebsnetz gekauft wurde, gilt eine Garantie von 2 Jahren. Wenn Sie während der Garantiezeit Reparaturen oder andere Dienstleistungen benötigen, wenden Sie sich direkt an den Produktverkäufer. Sie müssen den Original- Kaufnachweis mit dem Kaufdatum vorlegen. Das Folgende gilt als Konflikt mit den Garantiebedingungen, für die der geltend gemachte Anspruch möglicherweise nicht anerkannt wird: Die Verwendung des Produkts für einen anderen Zweck als den, für den das Produkt...
-
Page 40: Eu-Konformitätserklärung
Sitz: Jankovcova 1522/53, Holešovice, 170 00 Prague 7 IČO: 27082440 Subjekt der Erklärung: Name: Mikrofon Modell / Typ: BY-BM6060L Das oben genannte Produkt wurde gemäß den Standards getestet, die zum Nachweis der Einhaltung der in den Richtlinien festgelegten grundlegenden Anforderungen verwendet wurden: Richtlinie Nr. - Page 41 Elektro- und Elektronik-Altgeräte Dieses Produkt darf nicht als normaler Hausmüll gemäß der EU-Richtlinie über elektrische und elektronische Abfallgeräte (WEEE - 2012/19 / EU) entsorgt werden. Stattdessen wird es an den Ort des Kaufs zurückgegeben oder an eine öffentliche Sammelstelle für den recycelbaren Abfall übergeben. Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß...
