Dikkat,
Tehlike Riski, Uyarı
•
Ebat
•
Pano Kesiti
•
Gösterge
•
Giriş
•
Ölçme Skalası
•
Duyarlık
•
Doğruluk
•
Kontrol Formu
•
Kontrol Çıkışları
•
Heat SET Ayarı
•
Heat Histeresiz
•
Oransal Bant
•
İntegral Zamanı
•
Türev Zamanı
•
Kontrol Periyodu
•
Ofset
•
Isıtma/Soğutma
•
Ortam Sıc. Komp.
•
Hat Komp.
•
Sensör Koruması
•
Besleme Voltajı
•
Güç Tüketimi
•
Bağıl Nem
•
İşletme irtifası
•
EMC
•
Güvenlik
•
Koruma Sınıfı
•
Sıcaklık
•
Ağırlık
•
Klemens Sıkma Torku: en fazla 0.5 N.m
UYARI:
2 telli Pt100 kullanılıyorsa, kompanzasyon ucunu ölçüm ucuna
cihaz klemensi üzerinden köprüleyin: (DT-96EM:17-18, DT-72EM: 13-14,
DT-48EM: 10-11, DT-36EM: 9-10)

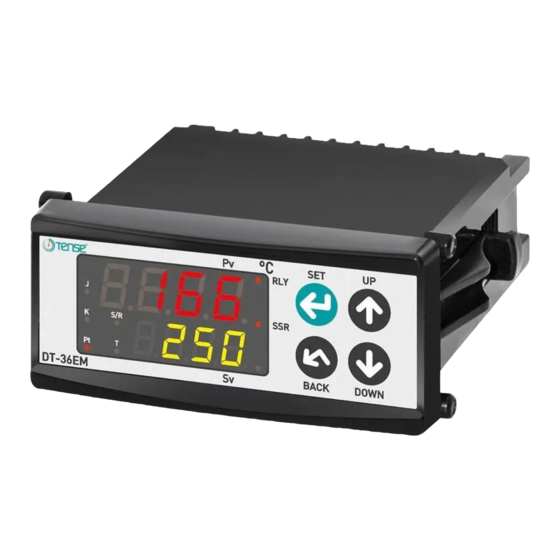

AUTO-TUNE PID SICAKLIK KONTROL CİHAZI
Yüksek Gerilim,
Elektrik Çarpması Tehlikesi
TEKNİK ÖZELLİKLER
: DT-96EM:96x96, DT-72EM:72x72, DT-48EM:48x48, DT-36EM:35x77mm
: DT-96EM:91x91, DT-72EM:68x68, DT-48EM:46x46, DT-36EM :29x71mm
: 4 Hane 7 Segment PV, 4 hane 7 Segment SV
: J, K, T, S, R tipi T/C, Pt100, seçmeli
: -100 .. 600
o
-100 .. 1300
-100 .. 400
o
C, T tip T/C (Inpt=t),
0 .. 1750
o
C, S tip T/C (Inpt=S)
-100 .. 600
o
C, Pt100, (Inpt=Pt)
: ± 1
o
C veya ± 0.1
: ± % 1 (Tam Skalanın)
: ON-OFF veya P, PI, PD, PID - seçmeli
: Röle, 250VAC, 2A, rezistif yük / SSR (12Vdc, 20mA) - seçmeli
: Lo.L .. UP.L
: 0 .. 50 / 0.0 .. 50.0
: 5 .. 150
o
C (Pb.C)
: 0:00 .. 30:00 dak:sn. (0:00 ise OFF)
: 0:00 .. 10:00 dak:sn. (0:00 ise OFF)
: 1 .. 200 sn (Ct)
: -100..+100
o
: Sadece ısıtma fonksiyonu
: 0 .. 50
o
C (T/C)
: 10 Ohm maks. (3 telli Pt100)
: Sensör veya sensor hattı koparsa, ölçme skalası dışına çıkılırsa veya giriş
ölçümü başarısız olursa OUT çıkışı P.Err ve Ct değerlerine göre aktif olur
(Perr 0 ise aktif olmaz, OFF).
: 100..240VAC, 50-60Hz - veya
(Opsiyonel; 24VDC/AC, maksimum izolasyon gerilimi: 40VAC)
: < 8VA
: < %70 (yoğunlaşmasız)
: < 2000 m
: EN 61000-6-1, EN 61000-6-3 (Sadece hafif sanayi ortamı)
: EN 61010-1; Kirlenme derecesi 2, ölçme sınıfı II
(Sadece hafif sanayi ortamı, çift/takviyeli yalıtımlı)
: IP20; EN 60529'a göre
: Çalışma: 0 .. 50
: < 0.5 kg
DT-96EM / DT-72EM / DT-48EM / DT-36EM
Çift / Takviyeli
Yalıtımlı
C, J tip T/C (Inpt=J),
-100.0 .. 600.0
o
C, K tip T/C (Inpt=k), -100.0 .. 999.9
-100.0 .. 400.0
-100.0 .. 600.0
o
C
o
C (H.Set)
o
C (H.hys); 0 ise PID kontrol seçilir
C / -100.0 .. +100.0
o
C (oFFS)
o
C; Depolama :-10
o
Çöpe
CE İşareti
Atmayın
o
C, J tip T/C (Inpt=J.0)
o
C, K tip T/C, (Inpt=k.0)
o
C, T tip T/C (Inpt=t.0)
0 .. 1750
o
C, R tip T/C (Inpt=r)
o
C, Pt100, (Inpt=Pt.0)
C .. 60
o
C (buzlanma olmadan)
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Tense DT-36EM
Summary of Contents for Tense DT-36EM

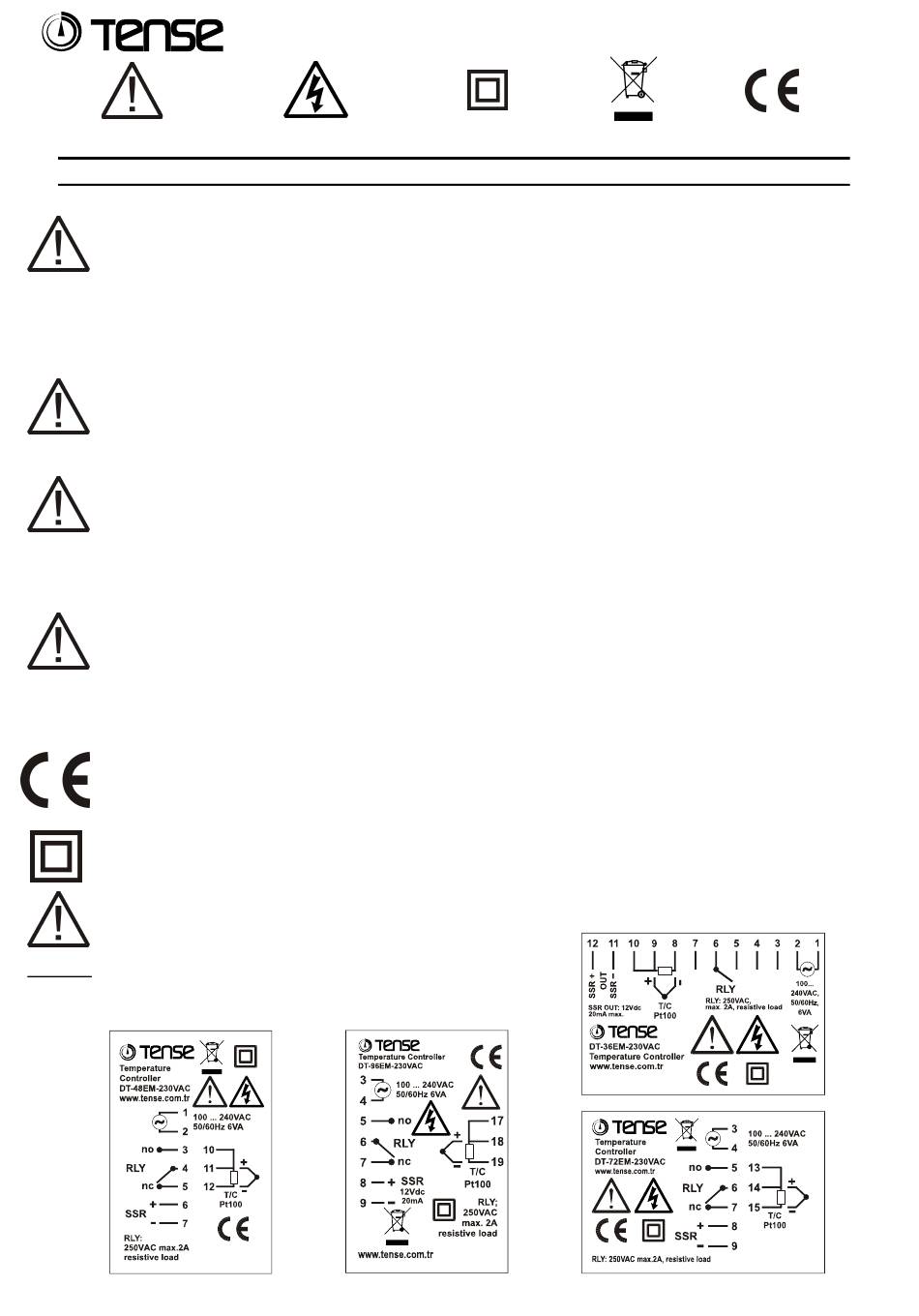

- Page 1 DT-96EM / DT-72EM / DT-48EM / DT-36EM AUTO-TUNE PID SICAKLIK KONTROL CİHAZI Dikkat, Yüksek Gerilim, Çift / Takviyeli Çöpe CE İşareti Tehlike Riski, Uyarı Elektrik Çarpması Tehlikesi Yalıtımlı Atmayın TEKNİK ÖZELLİKLER • Ebat : DT-96EM:96x96, DT-72EM:72x72, DT-48EM:48x48, DT-36EM:35x77mm • Pano Kesiti : DT-96EM:91x91, DT-72EM:68x68, DT-48EM:46x46, DT-36EM :29x71mm •...
-
Page 2: Genel Özelli̇kler
Uygulamalarınızda, acil durumlar (Acil STOP, aşırı basınç tahliyesi ve benzeri) için DT-96EM, DT-72EM, DT- ● 48EM, DT-36EM'den başka ve bağımsız mekanik ve/veya elektro mekanik yardımcı ekipman kullanınız. Başka ekipmanlarla desteklenmiş uygun ve garantili acil durum tasarımı yapınız. Cihaz klemenslerine bağlanacak kablo uçlarına izoleli kablo pabuçları takınız. - Page 3 Fail: Sensör kopuk veya hatalı seçilmiş değerleri otomatik olarak düzeltilir (değerleri değişebilir). E.FLS: Donanım arızalı, teknik destek alın (2) Sensör tipi J.0, K.0, t.0 veya Pt.0 seçilirse E.CAL: Donanım arızalı, teknik destek alın E.EPr: Bellek hatası, teknik destek alın TENSE Elektronik www.tense.com.tr...
- Page 4 Türev kısmı göz ardı edilir; algoritma P veya PI olarak çalışır. TEMİZLİK Cihazı solvent (alkol, tiner, benzin, asit, vb.), solvent içeren veya aşındırıcı temizlik maddeleriyle temizlemeyiniz. Sadece kuru, temiz bir bezle temizlenebilir. Temizlik sırasında cihazın bütün elektrik beslemeleri kesik olmalıdır. TENSE Elektronik www.tense.com.tr...
-
Page 5: Technical Specification
DT-96EM / DT-72EM / DT-48EM / DT-36EM AUTO-TUNE PID TEMPERATURE CONTROLLER Attention, Risk of, High Voltage, Double / Reinforced CE Mark Danger, Warning Risk of Electric Shock Insulation Litter TECHNICAL SPECIFICATION • Dimensions : DT-96EM:96x96, DT-72EM:72x72, DT-48EM:48x48, DT-36EM:35x77mm • Panel Cut-out : DT-96EM:91x91, DT-72EM:68x68, DT-48EM:46x46, DT-36EM :29x71mm •... -
Page 6: General Specification
Use insulated cable end-sleeves at the end of cables screwed to the device connector terminals. ● Maximum torque for screwing; 0.5 N.m. ● Please check www.tense.com.tr for latest device and documentation updates regularly. All updates and all ● information are subject to change without notice. GENERAL SPECIFICATION This device is designed for basic temperature control applications only in light industrial environments. -
Page 7: Programming Parameters
Fail: Sensor failure or sensor selection wrong (2) If sensor type is selected as Pt.0, J.0, K.0 or t.0. E.FLS: Hardware failure E.CAL: Hardware failure E.EPr: Memory failure TENSE Elektronik www.tense.com.tr... -
Page 8: Pid Parameters
SET point and the process value. If set too high, process value may oscillate or overshoot. CLAEANING Do not use any solvents (alcohol, thinners, benzine, acid, etc.) or corrosive substances to clean the device. Use only a dry and clean non-abrasive cloth. Before cleaning, disconnect the power supply and mains connections. TENSE Elektronik www.tense.com.tr...
