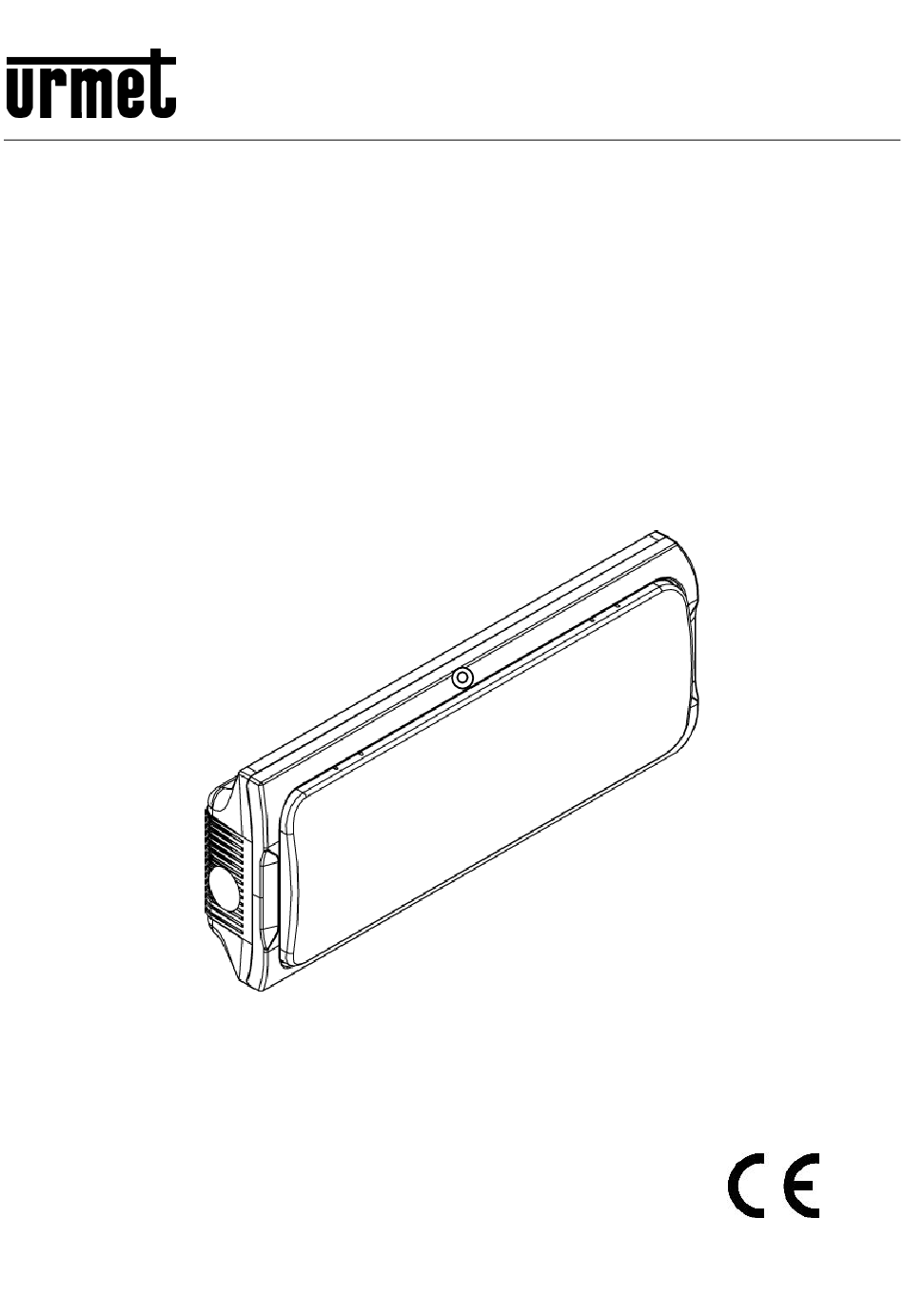

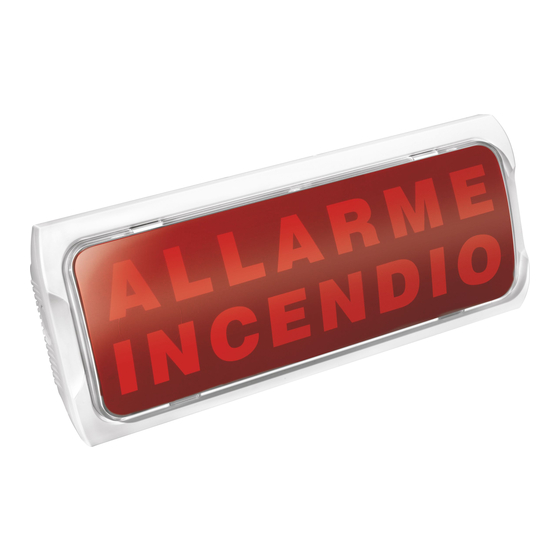

- Page 1 Mod. 1043 DS1043-128A LBT8285 DISPOSITIVO SONORO DI ALLARME INCENDIO FIRE ALARM DEVICE - SOUNDER Sch./Ref. 1043/255A INSTALLAZIONE 0051 INSTALLATION...
- Page 2 ITALIANO CARATTERISTICHE GENERALI Il dispositivo 1043/255A è un segnalatore sonoro di allarme incendio ed è stato progettato e costruito in conformità alle caratteristiche richieste dalla norma EN54-3. 88,5dB 88,2dB 0° 15° 80,5dB CARATTERISTICHE TECNICHE 80,8dB 45° Tensione nominale alimentazione ..24Vcc (21,5 27Vcc) 81,0dB Fusibile ..........
- Page 3 Procedere all’installazione a muro utilizzando gli appositi fori di fissaggio a rompere presenti sul fondo del contenitore (come indicato in figura). Collegare il dispositivo 1043/255A secondo gli schemi indicati in figura. Importante: collegare il resistore di fine linea per la supervisione del collegamento fra centrale e dispositivi di segnalazione di tipo “C”, ai morsetti DC OUT dell’ultimo dispositivo presente sulla linea...
- Page 4 1043/255A 1043/255A 1043/255A Schema di collegamento con una centrale rivelazione incendio generica 0051 0051 URMET S.p.A. Via Bologna, 188/c 10154 Torino (TO) – ITALY DoP 0051-CPR-0446 EN54-3 Dispositivo sonoro di allarme incendio Tipo A per uso interno 1043/255A Destinato all’uso di sistemi di rivelazione e segnalazione d’incendio installati internamente e...
- Page 5 ENGLISH GENERAL CHARACTERISTICS The 1043/255A device is a fire alarm sounder and has been designed and built in compliance with the characteristics required by the EN54-3 standard. 88.5dB 88.2dB 0° 15° 80.5dB TECHNICAL CHARACTERISTICS 80.8dB 45° Nominal supply voltage ...... 24Vdc (21.5 27Vdc) 81.0dB...
- Page 6 Install on a wall by using the relevant fixing holes placed on the bottom of the enclosure (as illustrated in the picture). Connect the device 1043/255A according to the schematic illustrated in the picture. Important: connect the end of line resistor, used for supervising the connection between the control panel and type “C”...
- Page 7 1043/255A 1043/255A 1043/255A Drawing of connection to generic fire control panel 0051 URMET S.p.A. Via Bologna, 188/c 10154 Torino (TO) – ITALY DoP 0051-CPR-0446 EN54-3 Fire alarm device - Sounder Type A for internal use 1043/255A Intended for use in fire detection and...
- Page 8 ITALIANO DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
