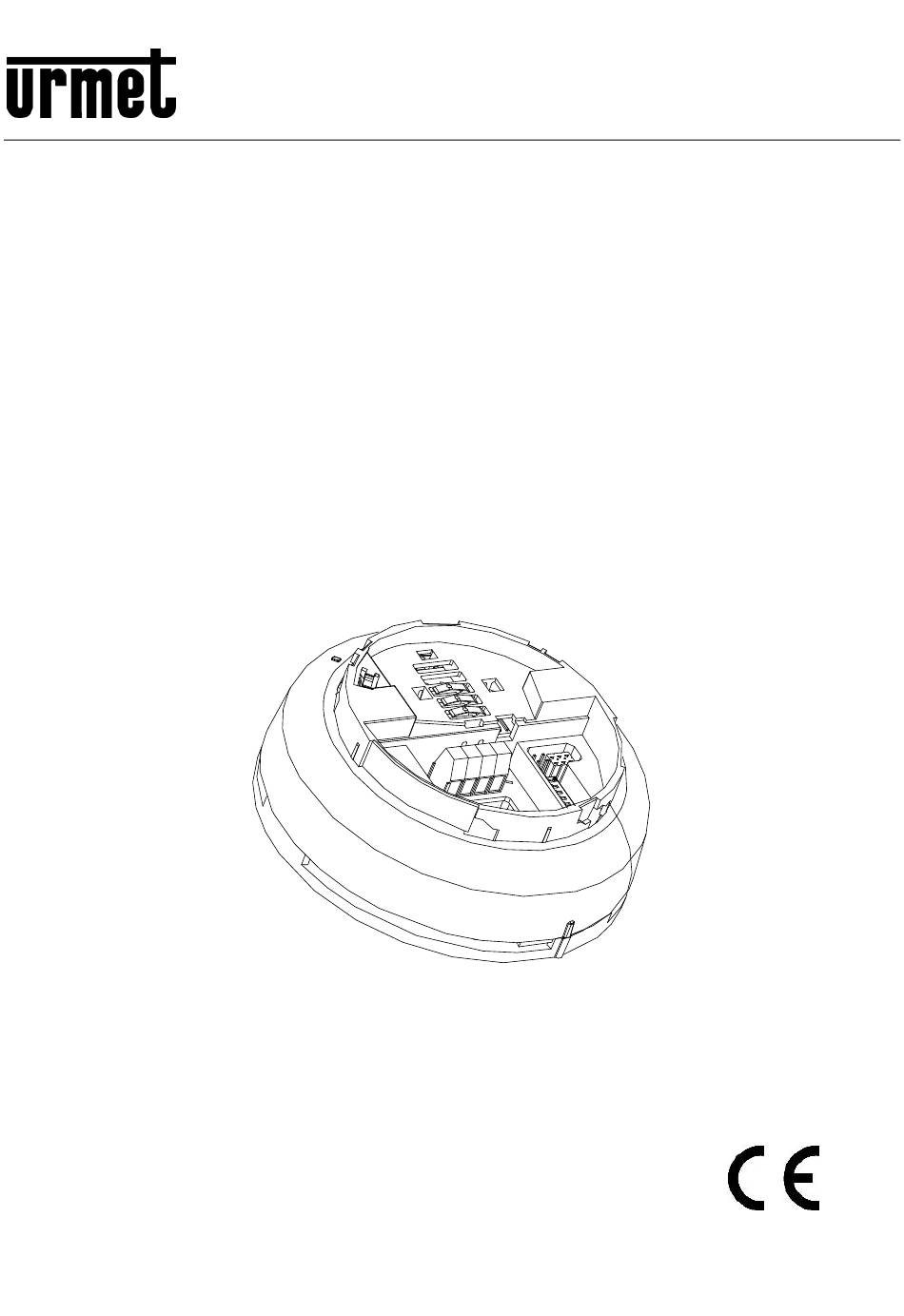

- Page 1 Mod. 1043 DS1043-218 LBT20173 DISPOSITIVO SONORO DI ALLARME INCENDIO FIRE ALARM DEVICE - SOUNDER Sch./Ref. 1043/512 INSTALLAZIONE INSTALLATION 1293...
- Page 2 ITALIANO CARATTERISTICHE GENERALI 1043/512 è una base indirizzata con segnalatore sonoro e ottico di allarme incendio compatibile con le centrali di rivelazione incendio URMET serie 1043/5X0. La base può essere utilizzata sia con un rivelatore della serie 1043/5XX sia come dispositivo sonoro indipendente congiuntamente al coperchio a corredo.
- Page 3 Ponticelli Chiuso: cortocircuita l’isolatore di cortocircuito interno alla base. Da eseguire quando la base è JP1: collegata ad una uscita di allarme incendio di una centrale rivelazione incendio. Aperto: impostazione di default. Nota: il ponticello JP1 dovrà essere chiuso durante l’esecuzione della procedura di indirizzamento a percorso ed al termine dovrà...
-
Page 4: Installazione
Il collegamento elettrico deve essere effettuato rimuovendo circa 10mm di protezione isolante dal conduttore principale inserendolo nella morsettiera. La base 1043/512 deve essere utilizzata esclusivamente con le centrali URMET della serie 1043/5X0. Uscita segnalazione allarme incendio (uscita sirena) Collegare la base sonora all’uscita di segnalazione allarme incendio della centrale rispettando le polarità. -
Page 5: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE 20Vcc (-15%, +10%) modulata – linea rivelazione Tensione di funzionamento 24Vcc (-15%, +10%) – uscita sirena Assorbimento in condizioni normali 250A @ 20Vcc Assorbimento in condizioni di allarme 2,5mA @ 20Vcc / 3mA @ 24Vcc Volume alto: 78dB, 77dB, 77dB, 77dB Potenza sonora a 1m per ciascuna modalità... - Page 6 EN 54-3:2001 + A1:2002 + A2:2006 EN 54-17:2005/AC:2007 Dispositivo sonoro di allarme incendio con isolatore di cortocircuito Tipo A per uso interno 1043/512 Destinato all’uso di sistemi di rivelazione e segnalazione d’incendio installati internamente e attorno agli edifici Durata di funzionamento: Δ(L ) ≤...
-
Page 7: Terminal Blocks
The 1043/512 base can be used as a sounder base not connected to the detection circuit but power supplied and controlled by a fire alarm signalling circuit (siren output) coming of a fire detection control panel. -
Page 8: Micro-Switches
Jumpers JP1: Closed: the internal short-circuit isolator of the base is shorted. To be closed when the base is power supplied and controlled by a fire alarm signalling circuit of a fire detection control panel. Open: default setting. Note: the JP1 jumper must be closed during the walk addressing procedure and at the end it must be removed. -
Page 9: Installation
The electrical connection must be performed by removing approximately 10mm of insulating cover from the main lead and insert it on the terminal block. The 1043/512 base is only to be used with URMET 1043/5X0 series Control Panels. Fire alarm signalling circuit (siren output) Connect the sounder base to the fire alarm signalling circuit of a fire detection control panel observing the correct polarity. -
Page 10: Technical Specifications
TECHNICAL SPECIFICATIONS 20Vdc (-15%, +10%) modulated – detection circuit Operating voltage 24Vdc (-15%, +10%) – fire alarm signalling circuit Power consumption in normal condition 250A @ 20Vdc Power consumption in alarm condition 2,5mA @ 20Vdc / 3mA @ 24Vdc High volume: 78dB, 77dB, 77dB, 77dB Sound output at 1m for each tone Medium volume: 76dB, 74dB, 73dB, 74dB Low volume: 74dB, 73dB, 73dB, 73dB... - Page 11 EN 54-3:2001 + A1:2002 + A2:2006 EN 54-17:2005/AC:2007 Fire alarm device – Sounder with short circuit isolator Type A for internal use 1043/512 Intended for use in fire detection and fire alarm systems in and around buildings Duration of operation: Δ(L ) ≤...
- Page 12 DS-1 +IN -IN -OUT +OUT DS-8 Dima di foratura e disposizione predisposizioni / Drill template and settings position DS1043-218...
- Page 13 CENTRALE CENTRALE LINEA RIVELAZIONE LINEA RIVELAZIONE CONTROL PANEL CONTROL PANEL DETECTION CIRCUIT DETECTION CIRCUIT -LA +LA +LB -LB -LA +LA +LB -LB +IN -IN -OUT +OUT +IN -IN -OUT +OUT SCHERMO SCHERMO SHIELD SHIELD +IN -IN -OUT +OUT +IN -IN -OUT +OUT SCHERMO SCHERMO SHIELD...
- Page 14 CENTRALE CONTROL PANEL +IN -IN -OUT +OUT +IN -IN -OUT +OUT USCITA SIRENA SIREN OUTPUT (-) (+) ULTIMO DISPOSITIVO LAST DEVICE RESISTORE DI FINE LINEA END OF LINE RESISTOR Connessioni elettriche – Uscita sirena / Electrical connections – Siren output Riferimento / Reference Montaggio della base sul disco / Base mounting to the disk DS1043-218...
- Page 15 Montaggio della rivelatore sulla base / Detector mounting on the base Montaggio della coperchio sulla base / Cap mounting on the base DS1043-218...
- Page 16 DS1043-218 LBT20173 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39. 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39. 011.24.00.000 (RIC.AUT.) e-mail: info@urmet.com DS1043-218 +39. 011.24.00.300 - 323 MADE IN ITALY...
