Summary of Contents for STEINEL PROFESSIONAL True Presence COM1

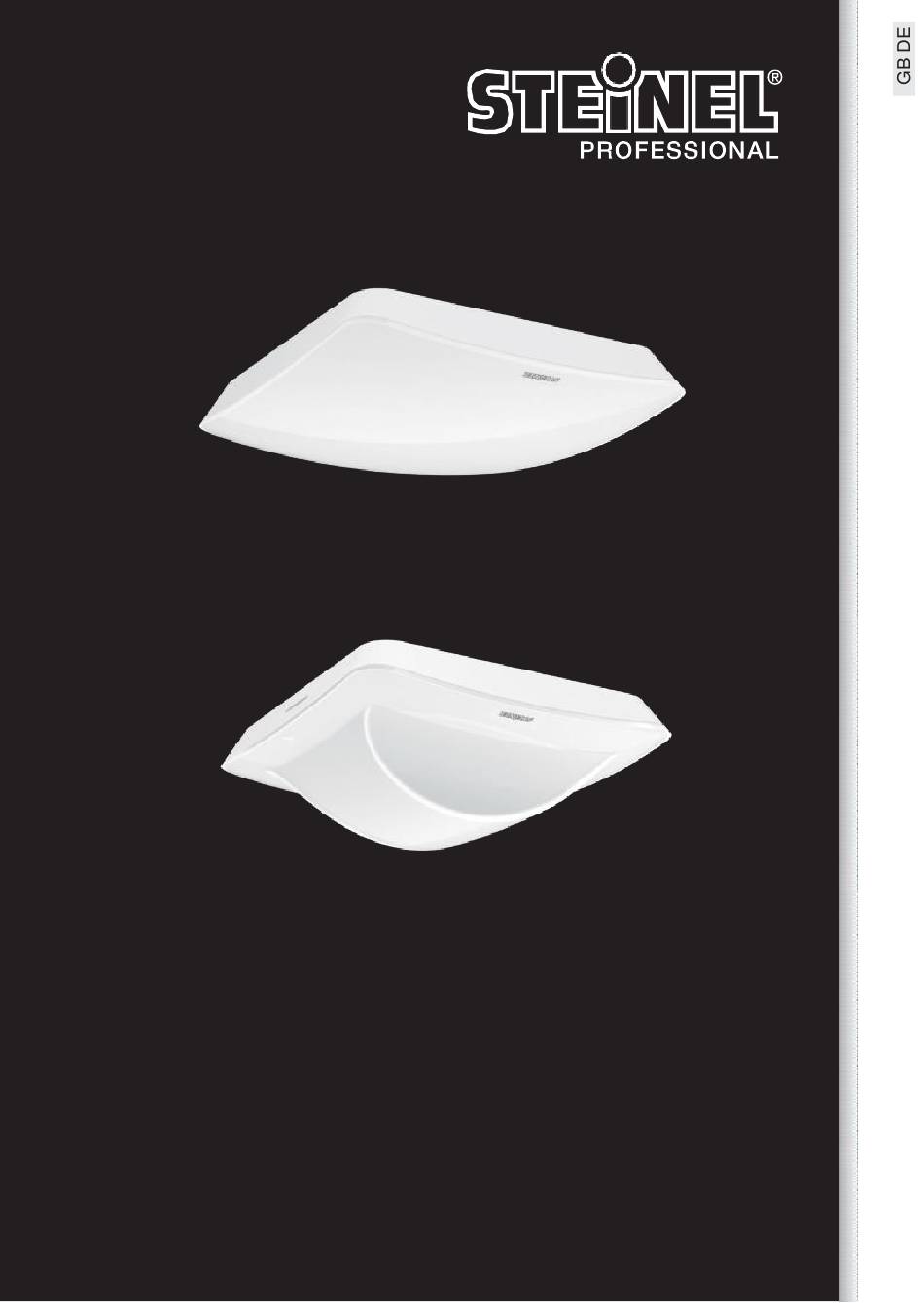

- Page 1 True Presence ® COM1/COM2 Hallway COM1/COM2 Information ® True Presence COM1/COM2 Hallway COM1/COM2...
- Page 2 Hallway COM1/COM2 UP True Presence COM1/ True Presence COM1/ COM2 AP COM2 UP DE ..7 Textteil beachten! GB ..15 Follow written instructions! 50 mm 45 mm 52 mm 52 mm 103 mm...
- Page 3 3.10 Hallway COM1/COM2 AP 3.13 True Presence COM 1 AP COM 2 UP 2,8 m S N N 15 m B1 B0 < 50m 3.14 Hallway 2-4 m 3.11 COM 2 AP 25 m 123 mm S N N B1 B0 COM 1 62 mm 123 mm...
- Page 4 - 6 - - 7 -...
- Page 5 1. Об этом документе - Пожалуйста, внимательно читайте и храните в надежном месте. - Под авторским правом. Воспроизведение полностью или частично только с нашего согласия. - Подлежит изменению в интересах технического прогресса. Символы ! Предупреждение об опасности! Ссылка на другую информацию ...
- Page 6 направлениях с помощью приложения. Вверх: скрытая версия AP: версия для поверхностного монтажа Длина кабеля между датчиком и кнопкой < 50 м. Содержимое упаковки (рис. 3.1, рис. 3.4, рис. 3.7, рис. 3.10) Размеры изделия (рис. 3.2, рис. 3.5, рис. 3.8, рис. 3.11) Компоненты...
- Page 7 рис. 3.9, рис. 3.12) Адаптер для поверхностного монтажа B нагрузочный модуль С соединительной клеммой Модуль дат 5. Установка * Проверьте все компоненты на наличие повреждений. • Не используйте изделие, если оно повреждено. • Выберите подходящее место установки, принимая во внимание досягаемость...
- Page 8 полуавтоматический режим: полностью автоматический- задержка включения режима matic HVAC: выкл коридор досягаемость: 100 % Сценарий истинного присутствия сценарий 7 истинная высота присутствия 2600 мм истинный радиус присутствия 3500 мм При первом использовании истинного присутствия во время первоначального ввода в эксплуатацию детектор давления создает изображение...
- Page 9 сценарий, который функционирует более надежно, более подходит в этих случаях. Сценарий 3: Шумное рабочее пространство, легкая промышленность, коридоры – Согласно сценарию 4, но с дальнейшим снижением чувствительности. Сценарий 2: Очень шумные среды, тяжелая промышленность - Этот сценарий следует использовать, если есть большие вибрации или если...
- Page 10 нагрузка отключается. Установка времени Выбранное время пребывания может быть установлено от минимум 30 секунд (истинное присутствие)/10 секунд (коридор) до максимум 60 минут. Когда порог чувствительности превышен, датчик отключается после пребывания на момент истечения срока действия. Группировка Bluetooth Датчики могут управляться как отдельным датчиком, так и группой. Группа...
- Page 11 Указывает датчику, как интерпретировать входящий сигнал S. назначение внешних кнопок позволяет управлять детектором как полуавтоматическим блоком и переопределять его вручную в любое время. Звук или звук / выкл описывает поведение после нажатия кнопки. В режиме включения-выключения свет можно включать и выключать вручную...
- Page 12 Светодиод постоянно горит красным Процесс калибровки истинного присутствия: Светодиод постоянно загорается белым цветом 7. Техническое обслуживание и уход Продукт не требует технического обслуживания. Датчик можно очистить влажной тканью (без моющих средств), если он загрязнен. 8. Удаление Электрическое и электронное оборудование, аксессуары и упаковка должны...
- Page 13 истечения гарантийного срока. STEINEL не несет ответственности за расходы или риски, связанные с возвратом товара. Для получения информации о предъявлении претензий по условиям гарантии, пожалуйста, перейдите по ссылке www.steinel- professional.de/garantie Если у вас есть гарантийная претензия или вы хотите задать какой-либо вопрос...
- Page 14 животные, лампа накаливания/галогенный прожектор, движущиеся объекты Датчик выключается, несмотря на то, что ■ время пребывания слишком короткое ■ увеличение времени пребывания людей в присутствии ■ порог уровня освещенности ■ изменение настройки сумерек слишком маленький Датчик не выключается ■ время пребывания слишком долго ■ достаточно...
- Page 15 присутствие Ø 15 м движение (может быть установлен в пределах одного сантиметра) прихожая: 24 × 3 м х 2,8 м Угол охвата 360° ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ 5 ЛЕТ - 10 -...
- Page 16 - 14 - - 15 -...
- Page 17 – Sensor for ceiling mounting – Under copyright. indoors. Reproduction either in whole or in part only with our consent. The True Presence COM1/COM2 is – Subject to change in the interest of also equipped with "True technical progress. Presence" technology which detects the presence of persons.
- Page 18 Surface mounting Setting True Presence detection available, the sensor functions as a 4. Electrical connection • Mark drill holes and drill. (Fig. 5.4) The reach can be set via the mounting conventional presence detector. • Screw load module into place. (Fig. 5.5) The mains supply lead is a multiple-core Scenario 1: height, radius and scenario parameters.
- Page 19 In the ON-OFF setting, the light can be www.steinel-professional.de/garantie STEINEL Vertrieb GmbH hereby declares switched ON and OFF manually at any that the True Presence COM1/COM2 / time. In the SOUND setting, light can no Hallway COM1/COM2 radio equipment longer be switched OFF manually. The type conforms to Directive 2014/53/EU.
-
Page 20: Troubleshooting
Mounting height True Presence: 2.8-12 m If you have a warranty claim or would Y E A R Hallway: 2-4 m like to ask any question regarding your Optimum mounting height: 2.8 m product, you are welcome to call us at MANUFACTURER'S WARRANTY any time on our Service Hotline 01733... - Page 21 Malfunction Cause Remedy STEINEL Vertrieb GmbH ■ Reach is reduced when ■ Install additional sensors Sensor does not switch ON Dieselstraße 80-84 ■ Reduce distance bet- quickly enough when approached from the 33442 Herzebrock-Clarholz approached from the front front ween two sensors Tel: +49/5245/448-188 ■...
