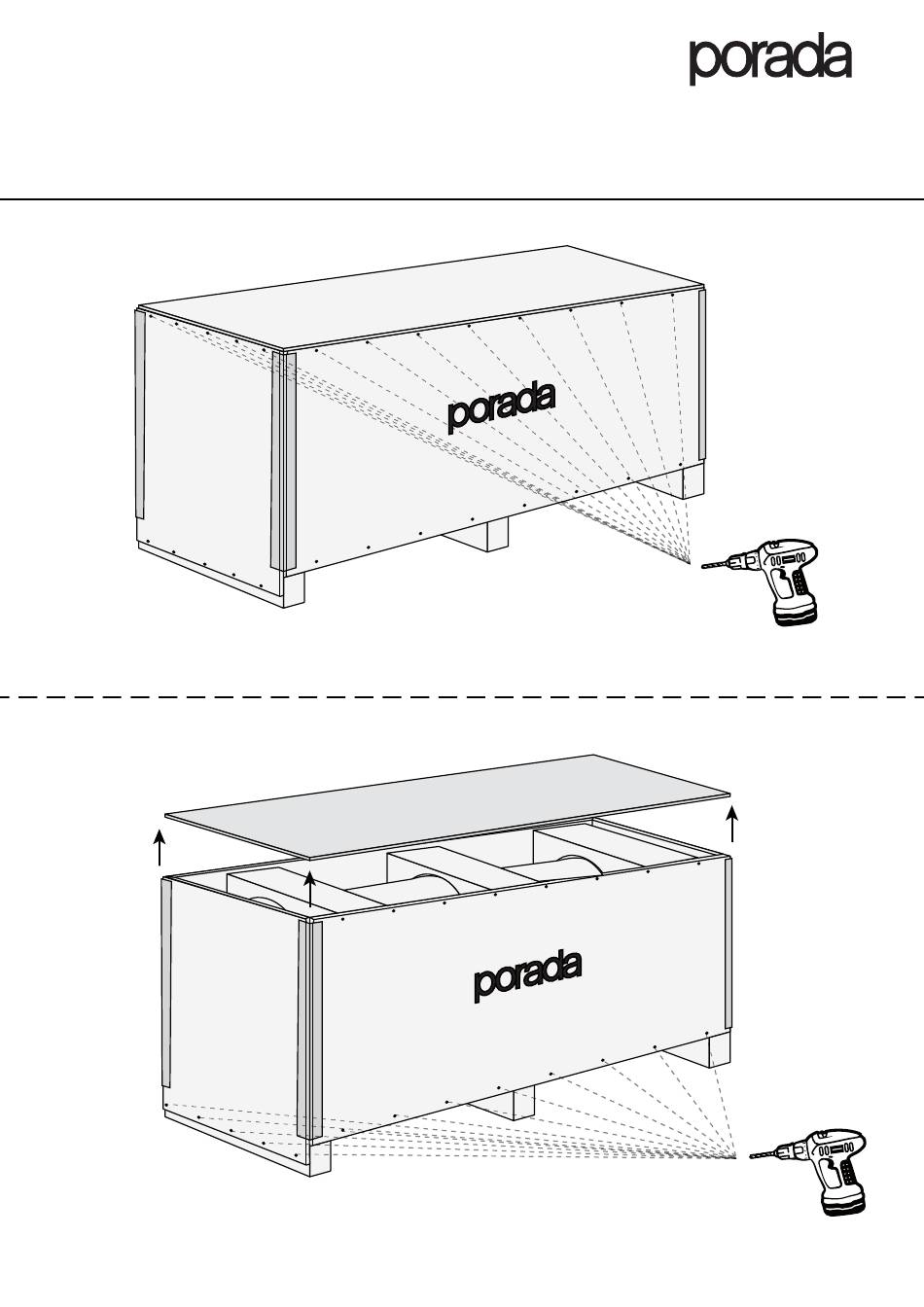

- Page 1 MARY Design: P. Jouin Istruzioni di montaggio Installation instruction Svitare le viti sui 4 lati superiori. Unscrew the screws on the four upper sides. Svitare le viti sui 4 lati inferiori. Unscrew the screws on the four lower sides.
- Page 2 Sollevare e sfilare le quattro sponde della cassa. Lift and pull out the four sides of the wooden crate. Rimuovere gli elementi di protezione superiori. Remove the upper protections.
- Page 3 (2x) REGOLAZIONE LIVELLATORI PER PAVIMENTI IRREGOLARI LEVELLING FEET ADJUSTMENT FOR IRREGULAR FLOORS Portare con cautela in posizione verticale. In caso di pavimentazione irregolare, è possibile regolare la posizione tramite i livellatori. Gently lift the cabinet and place it in vertical position. In case of irregular floors, adjust the position with the levelling feet.
- Page 4 CLICK Posizionare la lampada LED nella sua sede all’interno del mobile bar. Place the LED lamp in its position inside the cabinet.
- Page 5 MARY Design: P. Jouin Regolazione cerniere Door Hinges adjustment Prima di procedere con la regolazione delle cerniere, rimuovere le mostrine di copertura (4 per ogni cerniera) come indicato nel disegno.
-
Page 6: Vista Frontale
REGOLAZIONE LATERALE SIDE REGULATION VISTA FRONTALE FRONT VIEW Regolare l’inclinazione laterale delle ante con le viti A presenti sulla parte di cerniera installata sull’anta (come indicato nel disegno). Eseguire contemporaneamente l’operazione per le 3 cerniere delle ante superiori e per le 2 cerniere delle ante inferiori. Adjust the side inclination of the doors with the A screws on the hinge part which is on the door (as shown above in the drawing). -
Page 7: Vista Laterale
REGOLAZIONE VERTICALE VERTICAL REGULATION +1,5 +1,5 VISTA LATERALE SIDE VIEW Regolare la posizione verticale delle ante con le viti B presenti sulla parte di cerniera installata sull’anta (come indicato nel disegno). Eseguire contemporaneamente l’operazione per le 3 cerniere delle ante superiori e per le 2 cerniere delle ante inferiori. Adjust the vertical position of the doors with the B screws on the hinge part which is on the door (as shown above in the drawing). - Page 8 REGOLAZIONE FRONTALE FRONT REGULATION +1,5 +1,5 VISTA LATERALE SIDE VIEW Regolare l’inclinazione frontale delle ante con le viti C presenti sulla parte di cerniera installata sulla spalla (come indicato nel disegno). Eseguire contemporaneamente l’operazione per le 3 cerniere delle ante superiori e per le 2 cerniere delle ante inferiori. Adjust the front inclination of the doors with the C screws on the hinge part which is on the side of the cabinet (as shown above in the drawing).
- Page 9 Dopo aver completato la regolazione delle cerniere, riposizionare le mostrine di copertura (4 per ogni cerniera). After adjusting the hinges put the frontal coverings back in their position (4 for each hinge).
- Page 10 MARY Design: P. Jouin Illuminazione LED LED lighting MICRO USB *LED DI FINE CARICA/RICARICA MICRO USB INTERRUTTORE ON/OFF BATTERY INDICATOR ON/OFF SWITCH SENSORE DI MOVIMENTO PIR MOTION PIR SENSOR RICARICA WIRELESS WIRELESS CHARGING SPECIFICHE TECNICHE DATA SHEET TEMPERATURA COLORE LED: 3000 K (LUCE CALDA)
- Page 11 E’ possibile caricare la batteria della lampada LED tramite cavo micro USB-USB (in dotazione) e alimentatore con porta USB (non fornito da Porada) oppure tramite ricarica wireless. The battery can be charged via micro USB-USB cable (supplied) and USB power supply (not supplied by Porada) or via wireless charging.
- Page 12 PORADA Arredi s.r.l. - 22060 Cabiate (Como) - Italia - via B. Buozzi, 2 - Tel. +39 031 766215 - Fax +39 031 768386 - info@porada.it - www.porada.it...
