INSTALLAZIONE KIT 2 RELÈ COME OPTIONAL.
- Togliere alimentazione all'apparecchio, smontare la mantellatura
e far basculare il cruscotto come indicato nel relativo libretto
istruzioni.

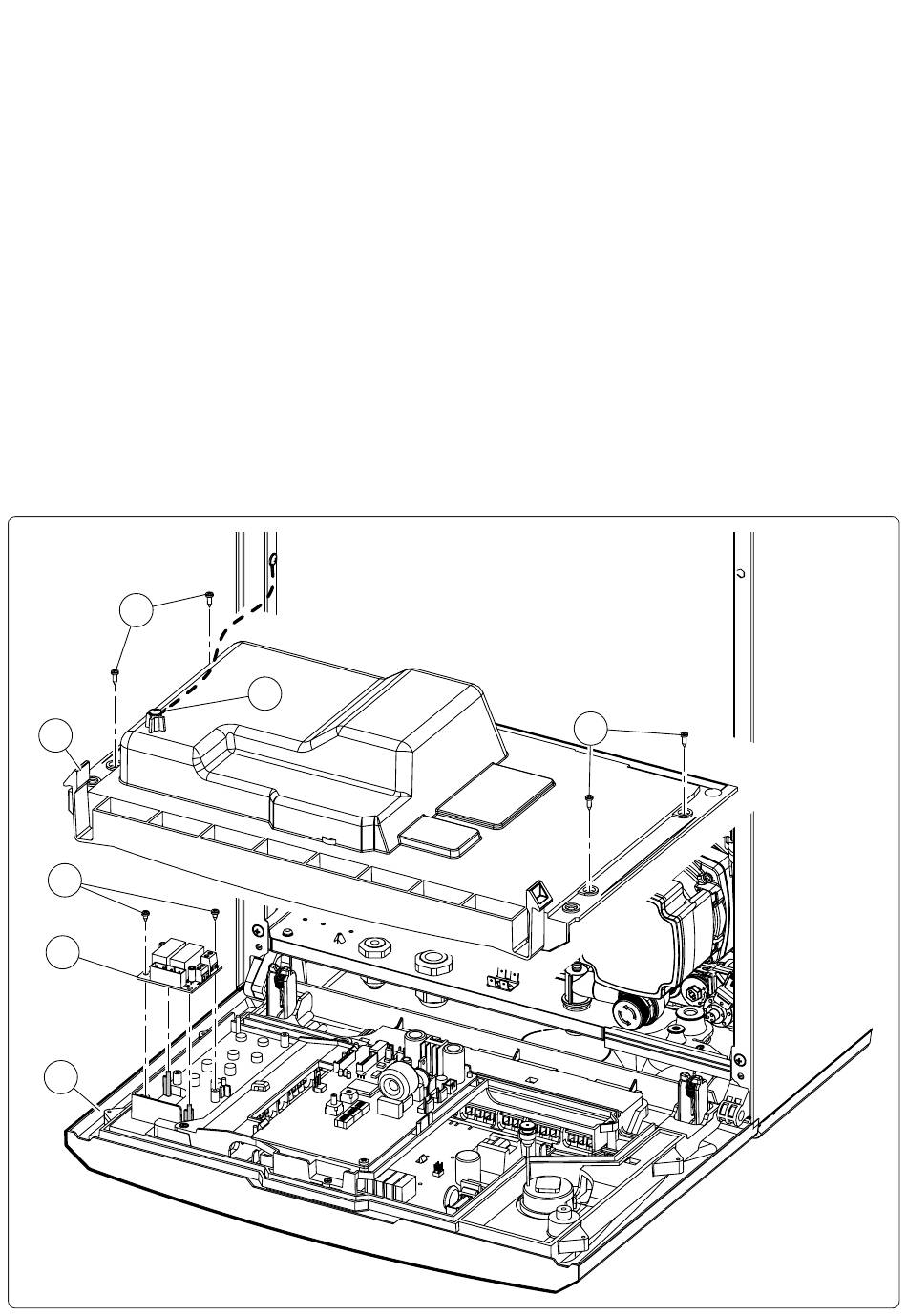

- Aprire il cruscotto (1) svitando le viti (3) che fissano il coperchio
(2), Prestare attenzione alla corda 4 che supporta il peso del
cruscotto (1), una volta tolto il coperchio sostenere il cruscotto
(1).
- Posizionare la scheda 2 relè (5) posizionandola sui due perni di
sostegno e fissandola con le due viti (6).
- Collegare il cablaggio presente nel kit come rappresentato nello
schema elettrico dell'apparecchio su cui viene montata.
- Collegare quindi il connettore del cablaggio al connettore libero
presente all'interno del cruscotto.
- Richiudere il cruscotto (1), rimontare la mantellatura e ridare
alimentazione all'apparecchio per riportarlo alle normali con-
dizioni di funzionamento.
Magis Pro - Magis Combo - Magis Combo Plus
3
2
6
5
1
4
INSTALLING THE 2-RELAY KIT AS AN EXTRA.
- Cut the supply voltage to the equipment, disassemble the ca-
sing and tip the control panel as shown in the corresponding
instructions manual.
- Open the control panel (1) by unscrewing the screws (3) se-
curing the cover (2). Be careful of the rope (4) supporting the
weight of the control panel (1); once the cover is removed, hold
up the control panel (1).
- Position the 2-relay board (5), putting it on the two support
pins and securing it with the two screws (6).
- Connect the wiring in the kit as shown on the wiring diagram
of the equipment onto which it is fitted.
- Then connect the wiring connector to the free connector inside
the control panel.
- Close the control panel (1) back up, reassemble the casing and
restore supply voltage to the equipment to bring it back to its
normal operating conditions.
