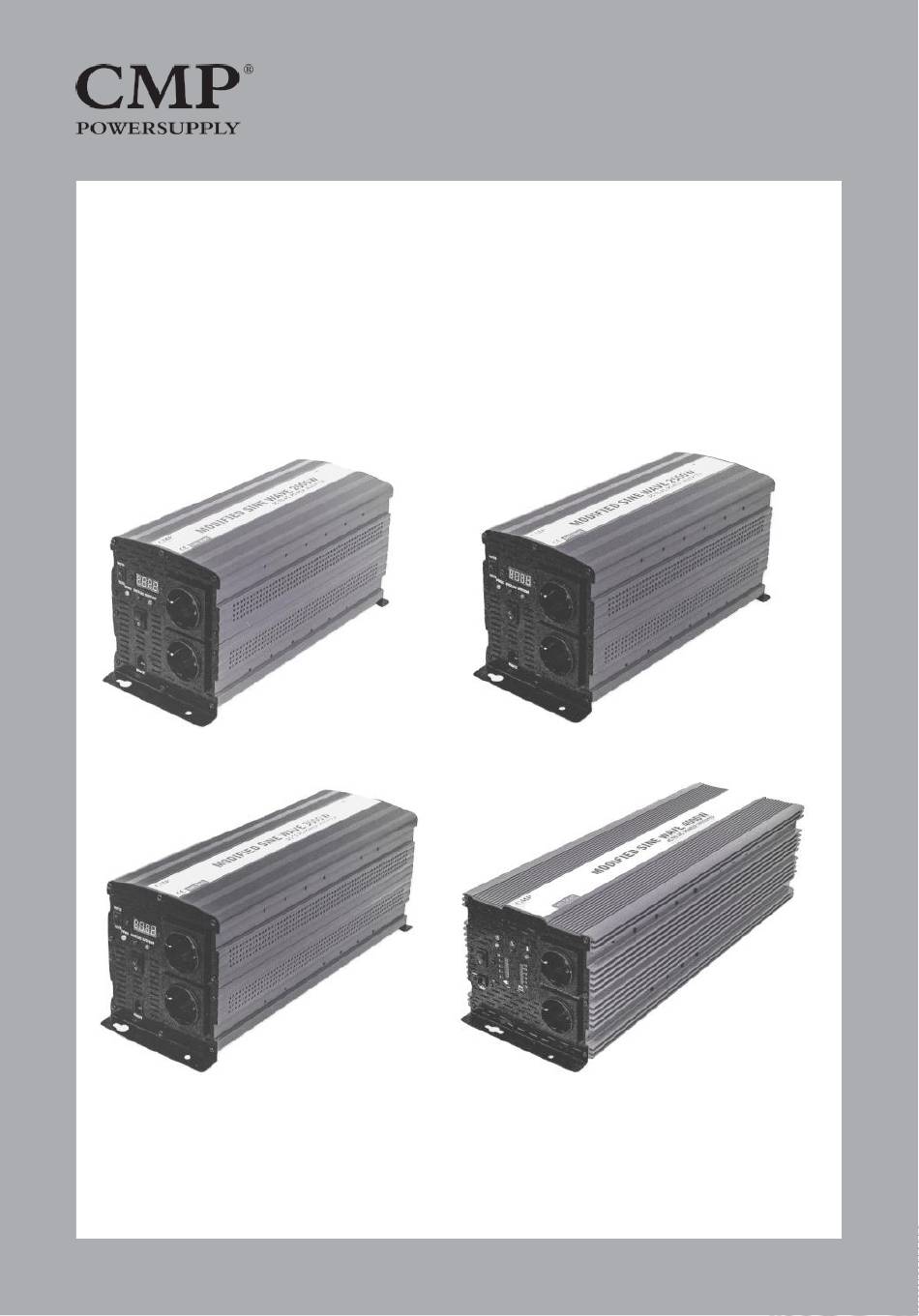

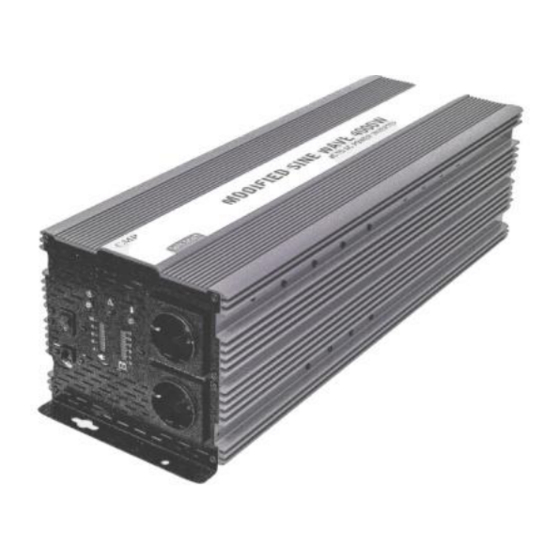

- Page 1 INVERTER MANUAL MSW-2000/2500/3000/4000 Modifierad sinusvåg / modified sine wave MSW-2000 MSW-2500 MSW-3000 MSW-4000...
- Page 2 För optimal användning av invertern, läs noga igenom bruksanvisningen. Då tekniken ibland går snabbare än trycksaker reserverar vi oss för ev. fel i form av illustrationer, text och tekniska data. Introduktion: Vid felaktig användning så aktiveras inbyggda skyddsfunktioner. Invertern har även en inbyggd summer som ljuder vid visa fel situationer för att göra användaren uppmärksam om felaktig användning.
- Page 3 Anslut röd kabel till plus (+) terminalen på invertern och sedan till plus (+) polen på batteriet. Anslut svart kabel till minus (-) terminalen på invertern och sedan till minus (-) polen på batteriet. Kontrollera att anslutningarna sitter ordentligt fast för att undvika spänningsfall och ev. gnistbildning. Inverterns framsida Inverterns baksida MSW-2000/2500/3000 MSW-4000...
- Page 4 Framsida: Baksida: Strömbrytare (till/från) 8. Röd terminal, plus (+) Röd lysdiod(fel) 9. Svart terminal, minus (-) Grön lysdiod(power) 10. Kylfläkt Uttag för 230VAC 11.Jordskruv Remote anslutning LCD-skärm on/off LCD-skärm...
- Page 5 Användning: • Anslut inte produkter som kräver ren sinusvåg då denna inverter lämnar en modifierad sinusvåg. • Kontrollera att de anslutna belastningarna inte överstiger inverterns totala kapacitet/uteffekt. • Se till attanslutet batteri är fulladdat. • Var noga med att montera invertern så att dess ventilationshål inte blockeras.
- Page 7 Modifierad sinusvåg Ren sinusvåg Mäta utspänningen: Då invertern lämnar en växelspänning i form av en modifierad sinusvåg (fyrkantsvåg) så måste spännings mätning ske med en volt mätare som mäter ”TRUE RMS” för att mätningen skall bli rättvisande. Om spänningen mäts med en annan typ av volt mätare så...
- Page 8 Tekniska data: 2000W och 2500W modellerna Modell MSW-2000-12 MSW-2000-24 MSW-2500-12 MSW-2500-24 Inspänning 11-15 VDC 21-30 VDC 11-15 VDC 21-30 VDC Uteffekt kontinuerlig 2000 W 2000 W 2500 W 2500 W Uteffekt peak (200ms) 4000 W 4000 W 5000 W 5000 W Utspännings tolerans...
- Page 9 Tekniska data: 3000W och 4000W modellerna Modell MSW-3000-12 000-24 MSW-4000-12 MSW-4000-24 Inspänning 11-15 VDC 21-30 VDC 11-15 VDC 21-30 VDC Uteffekt kontinuerlig 3000 W 3000 W 4000 W 4000 W Uteffekt peak (200ms) 6000 W 6000 W 8000 W 8000 W Utspännings tolerans ±...
- Page 10 CMP är ett registrerat varumärke hos Powermec AB www.powermec.se...
- Page 11 INVERTER MANUAL English version...
- Page 12 Please read this manual carefully for optimal inverter usage. Technical development is sometimes quicker than manuals can be printed so we apologise for any text, technical or illustration errors. Introduction: The inverters are equipped with protection against wrong usage or connection. If any of these situations will occur, an internal buzzer can sound, red diode light up or automatic shutdown of the inverter.
- Page 13 (+) pole to the battery. Connect black cable to negative (-) terminal on the inverter and to negative (-) pole to the battery. Make sure wires are tight connected to avoid sparking and voltage drops. Inverter front Inverter backside MSW-2000/2500/3000 MSW-4000...
- Page 14 Front: Backside: Switch (on/off) 8. Red terminal, positive (+) Red diode (Fault) 9. Black terminal, negative (-) Green diode (power) 10. Cooling fan Mains socket (230VAC) 11. Chassis grounding Remote connection LCD Display Switch (on/off) LCD Display...
- Page 15 Use: • Make sure to not connect appliance that demand pure sine wave as this inverter provide a modified sine wave. • Check so the connected appliances don’t exceed the inverters total power. • Make sure the battery is fully charged. •...
- Page 16 Modified sine wave Pure sine wave Measuring the output voltage: The inverter produces a modified sine wave output AC voltage (square wave). This require a volt meter that can measure ”TRUE RMS”. If the output voltage is measured with other type of meter the voltage shown might be 20-30 V less than the actual voltage.
- Page 17 Technical data: 2000W and 2500W models Model MSW-2000-12 MSW-2000-24 MSW-2500-12 MSW-2500-24 Input voltage 11-15 VDC 21-30 VDC 11-15 VDC 21-30 VDC Constant output power 2000 W 2000 W 2500 W 2500 W Peak power(200ms) 4000 W 4000 W 5000 W...
- Page 18 Technical data: 3000W and 4000W models Model MSW-3000-12 MSW-3000-24 MSW-4000-12 MSW-4000-24 Input voltage 11-15 VDC 21-30 VDC 11-15 VDC 21-30 VDC Constant output power 3000 W 3000 W 4000 W 4000 W Peak power(200ms) 6000 W 6000 W 8000 W 8000 W Output volt tolerance ±...
- Page 19 CMP is a registered trademark by Powermec AB www.powermec.se...
