INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS
MANUAL DE INSTRUCCIONES

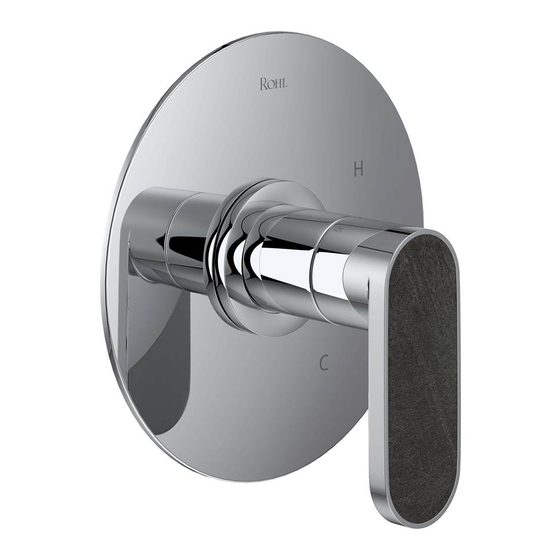

Miscelo™ Pressure Balance Shower Trim with
diverter without volume control
Garniture de douche à pression équilibrée avec
déviateur sans contrôle de volume Miscelo™
Balance de presión Ajuste de ducha con desviador
sin control de volumen MISCELO™
!
!
15
s
ON
OFF
Not included/No incluido/Non inclus
For warranty or additional information, contact:
Pour la garantie ou des informations supplémentaires, contactez:
Para garantía o información adicional, comuníquese con:
QUEBEC / MARITIMES / WESTERN CANADA
U.S.A.
ONTARIO
QUÉBEC / MARITIMES / OUEST CANADIEN
houseofrohl.com/support
houseofrohl.ca/support
QUEBEC / MARITIMOS / CANADA OCCIDENTAL
1-800-777-9762
1-800-287-5354
houseofrohl.ca/support
1-866-473-8442
Rev. 06/22
Advertisement
Table of Contents
Related Manuals for Rohl Miscelo
Summary of Contents for Rohl Miscelo
- Page 1 INSTRUCTION MANUAL MANUEL D’INSTRUCTIONS MANUAL DE INSTRUCCIONES Miscelo™ Pressure Balance Shower Trim with diverter without volume control Garniture de douche à pression équilibrée avec déviateur sans contrôle de volume Miscelo™ Balance de presión Ajuste de ducha con desviador sin control de volumen MISCELO™...
- Page 2 5/16" 7/64" 1 31/64" 2 63/64" 6 7/32" SEE BUILT-IN INSTALLATION MANUAL VOIR LE MANUEL D'INSTALLATION INTÉGRÉ VER MANUAL DE INSTALACIÓN INTEGRADO 3-1/2" (9 cm) 2-3/4" (7cm) 4-3/4" (12 cm) 2" (5 cm)
- Page 3 FINISHED WALL / MUR FINI / PARED TERMINADA R30083 9.15402 A= ~1/2” or 2 notches exposed past diverter sleeve B= ~ 5/16” (Must leave min. 5/16” exposed or trim will not fit) C= ~3/4” (Must leave min. 3/4” exposed or handle will not fit) Attention Installer: There are two adaptors on the valve.
- Page 4 DOUBLE-SIDED GASKET JOINT DOUBLE FACE JUNTA DOBLE CARA...
- Page 5 3/32” 2.5 mm...
