AVS Electronics ONE PA Manual

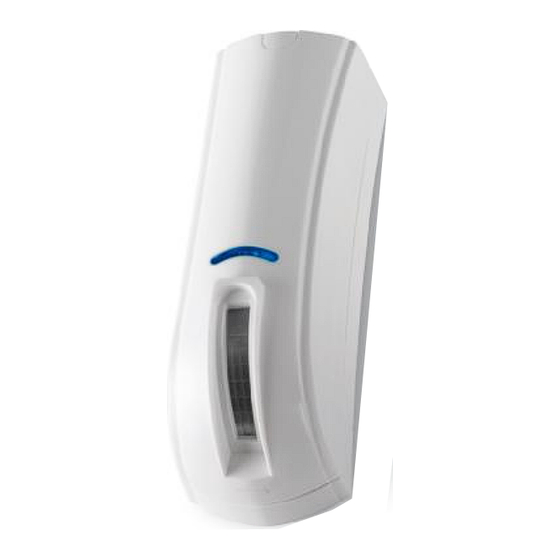

Indoor and outdoor passive infrared detector
Hide thumbs
Table of Contents

  • Italiano
    • Table of Contents
    • Funzionamento ANTIMASCHERAMENTO (Non Attivo con TAMPER APERTO)
    • I T a
    • Funzione ANTIMASCHERAMENTO MICROONDA
    • Funzione ANTIMASCHERAMENTO INFRAROSSO
    • Funzionamento LENTI SPORCHE (Mod. One PA HP E One DT HP)
    • Funzionamento and (Mod. One DT E One DT HP)
    • Prima Alimentazione
    • Configurazione
    • Collegamenti (Mod. One PA, One DT, One PA HP E One DT HP)
    • Caratteristiche Generali
    • Canali DI Ricezione
    • Immunità Agli Animali (Pet Immunity)
    • Canali DI Ricezione con Funzione Pet Immunity
    • Consigli Per L'installazione
    • Base Sensore
    • Accessori
    • One PA E One DT
    • Collegamenti con S1 in Posizione 1 - 2
    • One PA HP E One DT HP
    • Configurazioni Comuni One PA, One DT, One PA HP E One DT HP
    • One WS

  • Français
    • Caractéristiques Générales
    • Configuration
    • Connexions (Mod. One PA, One DT, One PA HP et One DT HP)
    • F R a
    • Fonction ANTI-MASQUAGE INFRAROUGE
    • Fonction ANTI-MASQUAGE MICRO-ONDE
    • Fonctionnement and (Mod. One DT et One DT HP)
    • Fonctionnement ANTI-MASQUAGE (Pas Actif Avec TAMPER OUVERT)
    • Fonctionnement LENTILLES ENCRASSEES (Mod. One PA HP et One DT HP)
    • Première Mise Sous Tension
    • Canaux de Réception
    • Canaux de Réception Avec Fonction Pet Immune
    • Immunité pour les Animaux (Pet Immunity)
    • Base du Capteur
    • Conseils D'installation
    • Accessoires
    • One PA E One DT
    • RACCORDEMENTS a S1 Sur Position 1 - 2
    • Configurations Communes One PA, One DT, One PA HP et One DT HP
    • One PA HP E One DT HP
    • One WS

  • Español
    • Caracteristicas Generales
    • Conexiones (Mod. One PA, One DT, One PA HP y One DT HP)
    • Configuración
    • Funcionamiento and (Mod. One DT y One DT HP)
    • Funcionamiento ANTI-ENMASCARAMIENTO (no Activo con TAMPER ABIERTO)
    • Funcionamiento LENTES SUCIAS (Mod. One PA HP y One DT HP)
    • Función ANTI-ENMASCARAMIENTO INFRARROJO
    • Función ANTI-ENMASCARAMIENTO MICROONDA
    • Primera Alimentación
    • Canales de Recepción
    • Canales de Recepción con Función Pet Immune
    • Inmunidad a Los Animales (Pet Immunity)
    • Base del Sensor
    • Consejos para la Instalación
    • Accesorios
    • E S P
    • CONEXIONES con S1 en Posición 1 - 2
    • One PA y One DT
    • Configuraciones Comunes One PA, One DT, One PA HP y One DT HP
    • One PA HP y One DT HP
    • One WS

  • Dutch
    • Aansluitingen (Mod. One PA, One DT, One PA HP en One DT HP)
    • Algemene Karakteristieken
    • Configuratie
    • Eerste Voeding
    • Functie ANTIMASK INFRAROOD
    • Functie ANTIMASK MICRO-GOLF
    • Werking and (Mod. One DT en One DT HP)
    • Werking ANTIMASK (Niet Actief Met TAMPER OPEN)
    • Werking LENZEN VUIL (Mod. One PA HP en One DT HP)
    • Ontvangstkanalen
    • Huisdierimmuniteit
    • Ontvangstkanalen Met Huisdierimmuniteit
    • Raadgevingen Voor de Installatie
    • Sensorbasis
    • Accessoires
    • AANSLUITING MET S1 in Positie 1 - 2
    • One PA en One DT
    • Algemene Configuraties One PA, One DT, One PA HP en One DT HP
    • One PA HP en One DT HP
    • One WS

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 17

Quick Links

Download this manual
E PA
OnE PA HP
Rivelatore ad infrarossi passivi
da esterno e interno
OnE DT HP
Rivelatore ad infrarossi passivi e microonde
da interno e esterno
SISTEMA DI QUALITA'
CERTIFICATO
UNI EN ISO 9001:2008
Curtarolo (Padova) ITALY
www.avselectronics.com
E DT
OnE PA WS
Rivelatore via radio ad infrarossi passivi
da interno e esterno
IST0814V1.8
- 1 -
I
T
A
E
N
G
F
R
A
E
S
P
N
L
D
