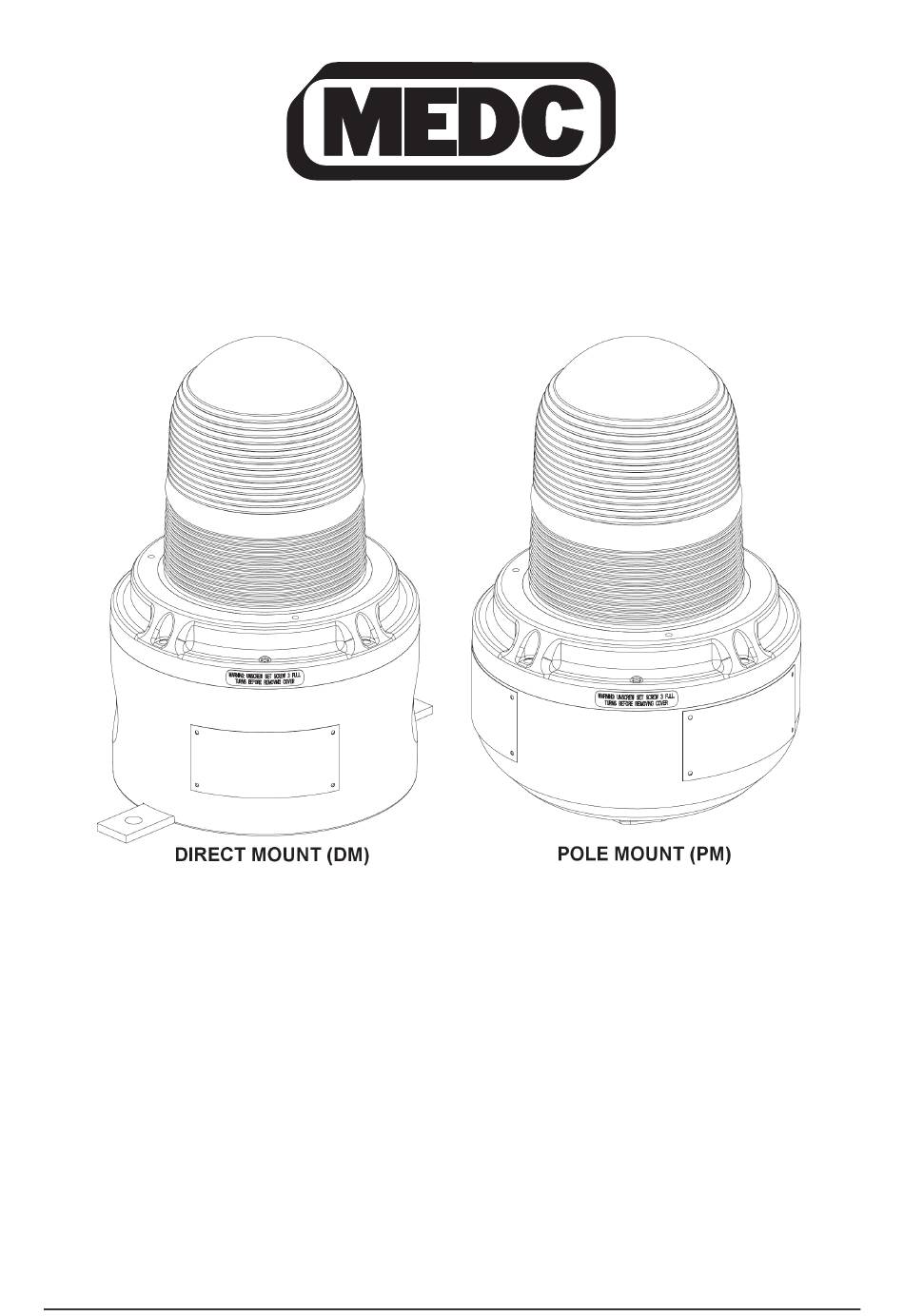

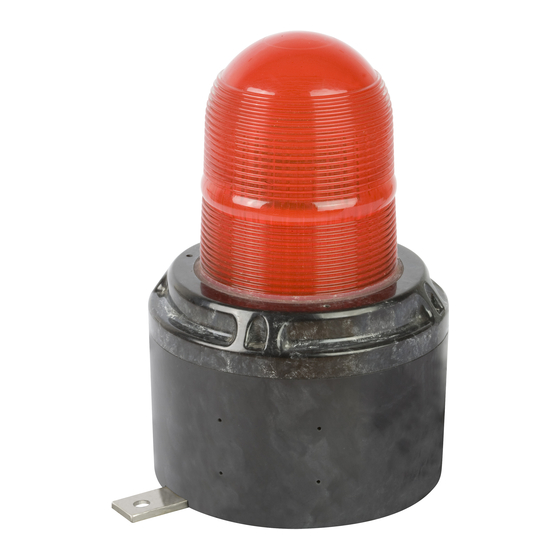

Technical Manual for the LED Strobe LD15 UL/ULC
Please note that every care has been taken to ensure the accuracy of our technical manual. We do not, however,
accept responsibility for damage, loss or expense resulting from any error or omission. We reserve the right to make
alterations in line with technical advances and industry standards.
Veuillez noter que toutes les précautions ont été prises pour assurer l'exactitude de notre manuel technique.
Néanmoins, nous ne pouvons accepter la responsabilité pour les dommages, pertes ou dépenses découlant de toute
erreur ou omission. Nous nous réservons le droit d'apporter des modifications au fil des progrès techniques et des
normes de l'industrie.
© MEDC 2018
01/18

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LD15 UL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MEDC LD15 UL

Summary of Contents for MEDC LD15 UL

  • Page 1 Technical Manual for the LED Strobe LD15 UL/ULC Please note that every care has been taken to ensure the accuracy of our technical manual. We do not, however, accept responsibility for damage, loss or expense resulting from any error or omission. We reserve the right to make alterations in line with technical advances and industry standards.
  • Page 2 01/18 © MEDC 2018...

  • Page 3: General Safety Messages And Warnings

    NEMA/IP rating of the unit is maintained. MEDC recommend the use of a sealing compound such as HYLOMAR PL32 on the threads of all glands and stopping plugs in order to maintain the IP rating of the unit.
  • Page 4 Access to terminals & DIL switch Ensure the cover seal is correctly seated in its groove during re-assembly. There should be a maximum gap of 0.0075” (0.2mm) between the faces of the cover and enclosure to ensure o-ring compression. 01/18 © MEDC 2018...

  • Page 5: Operation

    The operating voltage of the unit is stated on the unit label. The beacon can be powered directly or initiated by a 24Vdc relay or telephone ringing signal if requested when ordered. Note: The unit complies with 24Vdc UL/ULC regulated power supplies WIRING DETAIL – DIRECT MOUNT VERSIONS WIRING DETAIL – POLE MOUNT VERSIONS © MEDC 2018 01/18...
  • Page 6 Steady Double flash Note: The default setting supplied by MEDC is 60 flashes per minute (0,1,0). For the double flash function, the unit performs 40 double flashes per minute The device can be configured for remote switching of the operating mode. The three way switch on the electronics assembly must be set to off (0,0,0), then the operating mode can then be switched by closing one or more of the control connections to the device.

  • Page 7: General Arrangement

    See the certification label fitted to the enclosure. NOMINAL TYPICAL CURRENT VOLTAGE RANGE (A) 0.43 - 1.10 0.22 - 0.42 0.12 - 0.22 110V 0.04 - 0.10 120V 0.04 - 0.10 230V 0.03 - 0.06 240V 0.03 - 0.06 254V 0.03 - 0.06 © MEDC 2018 01/18...
  • Page 8 Typical certification label detail: See below for a typical example of an LD15 UL certification label: Light output ratings DC Units: LIGHT OUTPUT RATING (Cd) NO GUARD CAST GUARD WIRE GUARD Colour 60, 80, Double 60, 80, Double 60, 80,...

  • Page 9: Maintenance

    If the unit requires cleaning, then only clean exterior with a damp cloth to avoid electro-static charge build up. If a unit fault should occur, then the unit can be repaired by MEDC. All parts of the unit are replaceable.

  • Page 10: Functional Safety

    Hardware safety integrity Route 1 compliance Systematic safety integrity See report R56A31253B compliance Systematic Capability SC2 (R56A31253B) (SC1, SC2, SC3, SC4) Hardware safety integrity achieved Limited to: SIL 1 (1oo1) & SIL 2 (1oo2) due to SFF value. 01/18 © MEDC 2018...
  • Page 11 (high demand-PFH)[h Hardware safety integrity compliance Route 1 Systematic safety integrity compliance Route 1 Systematic Capability (SC1, SC2, SC3, SC4) Limited to: SIL 1 (1oo1) & SIL 2 (1oo2) due to SFF value. Hardware safety integrity achieved © MEDC 2018 01/18...
  • Page 12 4. All information associated with any field failures of this product should be collected under a dependability management process (e.g., IEC 60300-3-2) and reported to the manufacturer. 01/18 © MEDC 2018...
  • Page 13 S'assurer que seuls les bouchons répertoriés corrects ou certifiés sont utilisés pour obturer les points d'entrée des presse- étoupes inutilisés et que l'indice IP NEMA de l'unité est maintenu. MEDC recommande l'utilisation d'un produit d'étanchéité type HYLOMAR PL32 sur les filets de tous les presse-étoupes et bouchons afin de maintenir l'indice IP NEMA de l'unité.
  • Page 14 Vérifier que le joint du couvercle est correctement inséré dans son logement lors du remontage. Il devrait y avoir un écart maximum de 0,0075 "(0,2 mm) entre les faces de la couverture et de l'enceinte pour assurer la compression du joint torique. 01/18 © MEDC 2018...
  • Page 15 AILS DU CÂB A A GE - VERSION NS MONTA A GE DIRECT DÉTA A ILS DU CÂBLA A GE - VERSIONS M DÉTA A ILS DU CÂBLA A GE VERSIONS M MONTA A GE SUR POTEAU MONTA A GE SUR POTEAU © MEDC 2018 01/18...
  • Page 16 Fixe Double flash Remarque : Le paramètre par défaut fourni par MEDC est 60 clignotements par minute (0,1,0). Pour la fonction double flash, l'unité effectue 40 double flash par minute L'appareil peut être configuré pour la commutation distante du mode de fonctionnement. Le commutateur trois voies sur le bloc électronique doit être défini à...
  • Page 17 Le tableau suivant montre la plage réelle de fonctionnement typique pour chaque tension nominale disponible. Comme le courant de fonctionnement varie avec la séquence de clignotement sélectionnée, chaque unité sera marquée avec le courant de pire cas. Reportez-vous à l'étiquette de certification montée sur le boîtier. 01/18 © MEDC 2018...
  • Page 18 Détail de l'étiquette de certification typique: Voir ci-dessous un exemple typique d'une étiquette de certification LD15 UL: Valeurs nominales de lumière de sortie Unités à C.C.: LUMIÈRE DE SORTIE NOMINALE (Cd) DISPOSITIF DE PAS DE PROTECTION PROTECTION MOULÉE Couleur PROTECTION...

  • Page 19: Entretien

    Si l'unité nécessite un nettoyage, alors nettoyer seulement l'extérieur avec un chiffon humide pour éviter l'accumulation de charges électrostatiques. En cas de panne, l'unité peut être réparée par MEDC. Toutes les parties de l'unité sont remplaçables. Si vous avez acquis une importante quantité d'unités, il est alors recommandé de prévoir des pièces de rechange disponibles.
  • Page 20 Conformité de la sécurité intégrité Voir rapport R56A31253B systématique Capacité systématique SC2 (R56A31253B) (SC1, SC2, SC3, SC4) Intégrité de sécurité du matériel limitée à: SIL 1 (1oo1) & SIL 2 (1oo2) dû à la valeur SFF. atteinte 01/18 © MEDC 2018...
  • Page 21 Couverture de diagnostic (DC) Fréquence moyenne de défaillance dangereuse (forte demande-PFH) [h Conformité de l'intégrité de la sécurité du matériel Conformité de l'intégrité de la sécurité systématique Capacité systématique Intégrité de la sécurité du matériel atteinte © MEDC 2018 01/18...
  • Page 22 Toutes les informations associées à des défaillances sur le terrain de ce produit doivent être recueillies dans un processus de gestion de la fiabilité (par exemple, IEC 60300-3-2) et signalées au fabricant . 01/18 © MEDC 2018...
  • Page 23 © MEDC 2018 01/18...
  • Page 24 MEDC, Unit B, Sutton Parkway, Oddicroft Lane, Sutton in Ashfield, United Kingdom NG17 5FB Tel: +44 (0)1623 444444 Fax: +44 (0)1623 444531 Email: MEDCSales@Eaton.com MEDCOrders@Eaton.com MEDC Stock No: TM259-ISS.B Web: www.medc.com 01/18 © MEDC 2018...

This manual is also suitable for:

Ld15 ulc
