Microsoft High Definition AV Pack Instruction Manual

Xbox High Definition
Module audio-vidéo
haute définition Xbox
audio/video de alta
definición Xbox
The Xbox High Definition AV Pack connects the Xbox console to component AV and digital audio input. It is for use
exclusively with the Xbox™ video game system from Microsoft.
IMPORTANT! Before using this product, read the Xbox Instruction Manual for important safety information and
health warnings. Please retain both the Xbox Instruction Manual and these instructions for future refer-
ence. The limited warranty covering this Xbox AV pack is contained in the Xbox Instruction Manual.

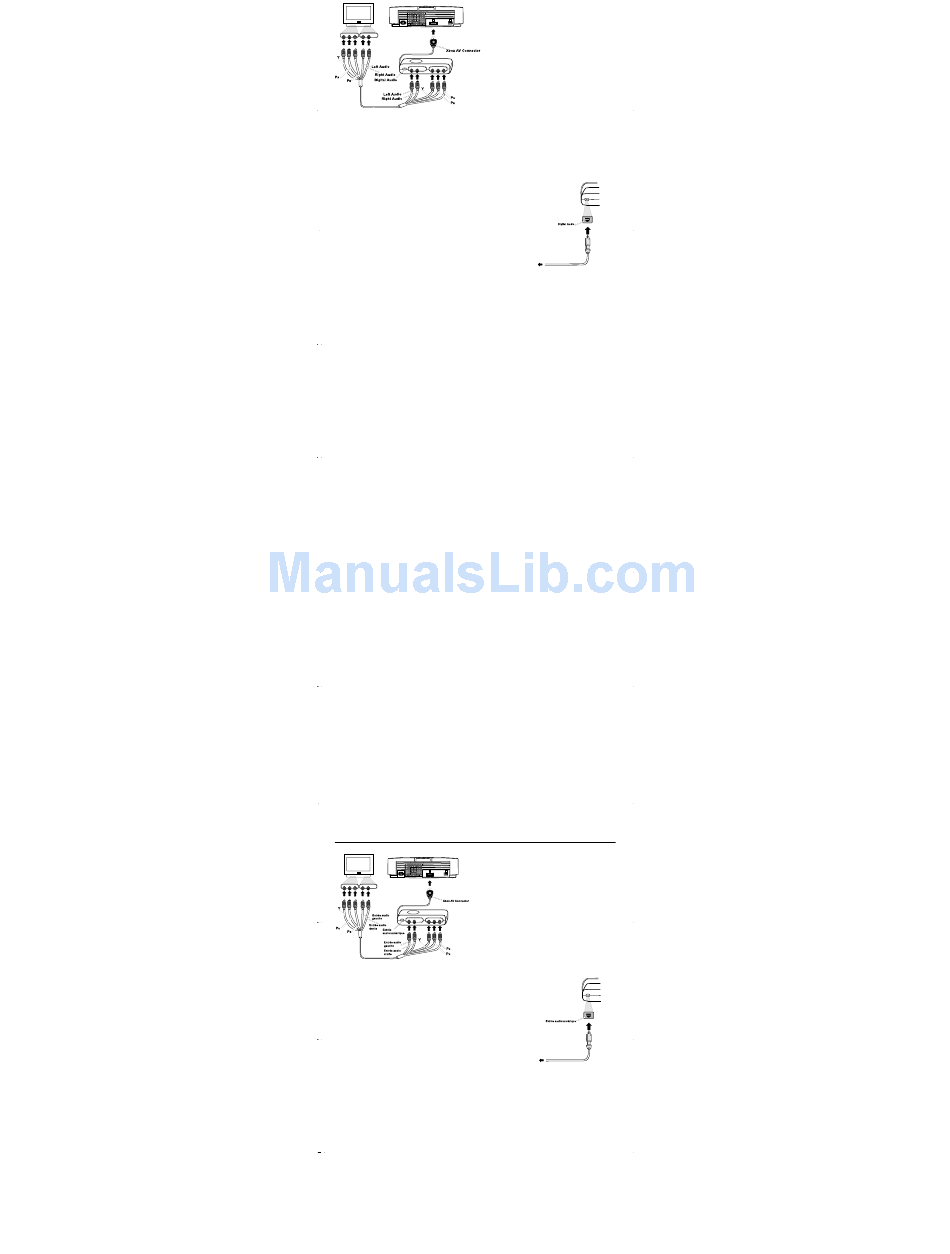

Connecting to a TV

Use the Xbox High Definition AV Pack to connect the Xbox console to the
component AV input of your high-definition TV:
1. If the Xbox console is on, press the power button on the Xbox console
to turn it off.
2. Connect the Xbox AV connector to the AV port on the Xbox console.
3. Connect the component AV cable connectors to the high definition AV
pack and to the component video input (Y, C /P , C /P ) on your TV.
B B R R
4. Connect the left and right audio connectors to the high definition AV
pack and to the audio input on your TV.
5. Set the appropriate video input for your TV to display Xbox games.
Common names for video input are Input Select, AUX, Line In, Line, In,
Input, Source, Video 1, and EXT, depending upon your TV type. For
more information, see your TV manual.
For high-definition TVs, you must select the appropriate video settings for the Xbox video game system:
1. Turn on your Xbox console with no disc in the disc tray.
2. Select Settings, then select Video.
3. Select the correct high-definition video setting for your TV.
Connecting to a digital AV system
If your system (typically, a receiver or amplifier) has digital audio input, you can connect to digital audio rather than
to the standard left and right audio input. Digital audio input should produce higher-quality sound.
1. Connect video input using the AV pack as described in steps 1 and 2 of Connecting to a TV.
2. Connect the digital audio cable connectors to the digital audio output of the AV pack and to the
digital audio input of your receiver.
To use digital audio, you must select the appropriate audio settings for the Xbox video game system:
1. Turn on your Xbox console with no disc in the disc tray.
2. Select Settings, then select Audio.
3. Select the digital audio setting for your system. Play DTS or Dolby® Digital audio only on AV
systems that support these audio settings.
If you need more help
Should you have any problems, do not attempt to take apart, service, or modify the Xbox High Definition AV Pack
or Xbox console in any way. Doing so could present the risk of serious injury or death from electric shock or fire, and
it will void your warranty. Do not take your Xbox video game system or this peripheral to your retailer for repair or
service, unless instructed to do so by an Xbox Customer Support representative.
Please see http://www.xbox.com or call the Xbox Customer Support number:
• United States and Canada: 1-800-4MY-XBOX (1-800-469-9269).
TTY users: 1-866-740-XBOX (1-866-740-9269).
• Mexico: 001 866 745 83 12. TTY users: 001 866 251 26 21.
For customers in the United States
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part
15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Note: Any changes or modifications made on the system not expressly approved by the manufacturer could void the
user's authority to operate the equipment.
For customers in Canada
This Class B digital apparatus complies with Canadian ICES-003.
Copyright
Information in this document, including URL and other Internet Web site references, is subject to change without
notice. Unless otherwise noted, the example companies, organizations, products, domain names, e-mail addresses,
logos, people, places, and events depicted herein are fictitious, and no association with any real company, organi-
zation, product, domain name, e-mail address, logo, person, place, or event is intended or should be inferred.
Complying with all applicable copyright laws is the responsibility of the user. Without limiting the rights under
copyright, no part of this document may be reproduced, stored in or introduced into a retrieval system, or transmit-
ted in any form or by any means (electronic, mechanical, photocopying, recording, or otherwise) or for any purpose,
without the express written permission of Microsoft Corporation.
Microsoft may have patents, patent applications, trademarks, copyrights, or other intellectual property rights
covering subject matter in this document. Except as expressly provided in any written license agreement from
Microsoft, the furnishing of this document does not give you any license to these patents, trademarks, copyrights,
or other intellectual property.
© 2002 Microsoft Corporation. All rights reserved.
Microsoft, Xbox, and the Xbox logos are either registered trademarks or trademarks of Microsoft Corporation in the
United States and/or other countries.
"Dolby" and the "Double-D" symbol are trademarks of Dolby Laboratories.
The names of actual companies and products mentioned herein may be the trademarks of their respective owners.
Microsoft Corporation, One Microsoft Way, Redmond, WA 98052-6399 USA.
Le module audio-vidéo haute définition Xbox sert à relier la
console Xbox à une entrée audio-vidéo pour composant et
audionumérique. Il doit être utilisé exclusivement avec la
console de jeu vidéo Xbox™ de Microsoft.
IMPORTANT : Avant d'utiliser ce produit, consultez le manuel
d'instructions Xbox. Vous y trouverez des conseils de sécurité
et de santé importants. Conservez le manuel d'instructions
Xbox ainsi que ce manuel pour référence ultérieure. La
garantie limitée du module audio-vidéo haute définition Xbox
est incluse dans le manuel d'instructions Xbox.
Raccordement à un téléviseur
Le module audio-vidéo haute définition Xbox sert à relier la
console Xbox à l'entrée audio-vidéo pour composant de vo-
tre téléviseur haute définition.
1. Si la console Xbox est allumée, appuyez sur le bouton marche/
arrêt pour l'éteindre.
2. Branchez le connecteur audio-vidéo Xbox sur le port audio-vidéo
de la console Xbox.
3. Insérez les connecteurs du câble audio-vidéo pour composant
dans le module audio-vidéo haute définition et dans l'entrée vidéo
pour composant de votre téléviseur (Y, C /P , C /P ).
B B R R
4. Insérez les connecteurs audio gauche et droit dans le module
audio-vidéo haute définition et dans l'entrée audio du téléviseur.
5. Sélectionnez l'entrée vidéo permettant l'affichage des jeux Xbox
sur votre téléviseur. L'entrée vidéo est souvent désignée par les
termes Input Select, AUX, Line In, Line, In, Input, Source, Video 1
ou EXT. La dénomination varie selon le type de téléviseur. Pour de plus amples informations,
consultez le manuel de votre poste de télévision.
Pour les téléviseurs haute définition, vous devez sélectionner les paramètres vidéo appropriés sur la console de jeu
vidéo Xbox.
1. Mettez la console sous tension sans insérer de disque dans le tiroir.
2. Sélectionnez Paramètres, puis Vidéo.
3. Sélectionnez le paramètre vidéo haute définition adapté à votre téléviseur.
Raccordement à un système audio-vidéo numérique
Si votre système (en général un récepteur ou un amplificateur) est équipé d'une entrée audionumérique, vous
pouvez l'utiliser à la place des prises audio droite et gauche. Le raccordement à l'entrée audionumérique produit en
principe un son de qualité supérieure.
1. Effectuez le branchement sur l'entrée vidéo à l'aide du module audio-vidéo, comme indiqué aux étapes 1
et 2 de la section Raccordement à un téléviseur.
2. Branchez les connecteurs du câble audionumérique sur la sortie audionumérique du module audio-vidéo
et sur l'entrée audionumérique de votre récepteur.
Pour un son audionumérique, vous devez sélectionner les paramètres audio appropriés sur la console de jeu vidéo Xbox.
1. Mettez la console sous tension sans insérer de disque dans le tiroir.
2. Sélectionnez Paramètres, puis Audio.
