Service Manual
SERVICE PARTS & DIAGRAMS
BENDPAK

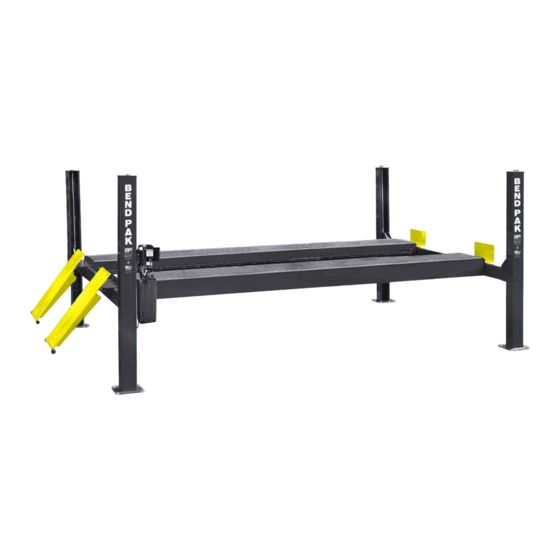

HDS18E
PRODUCT SKU
5175968
DRAWING Nº
5260604
CATEGORY
Four Post Lift
REV
Version J
DATE
08.29.2022
This guide is a troubleshooting reference used for maintaining and
servicing your Bend Pak product. It provides comprehensive information
on identifying serviceable parts and components and assists in
troubleshooting problems and performing assembly /disassembly
procedures.
BendPak, Inc. Corporate Office
1645 Lemonwood Drive
Santa Paula, CA 93060 USA
Toll Free US/Canada: 1-800-253-2363
Fax: 1-805-933-9160
info@bendpak.com
Customer Service Desk / Warranty
Customer Service Representatives
Office Tel: 1-805-933-9970
Toll Free US/Canada: 1-800-253-2363
Fax: 1-805-933-9160
customerservice@bendpak.com
Parts Orders
Customer Service Representatives
Office Tel: 1-805-933-9970
Toll Free US/Canada: 1-800-253-2363
Fax: 1-805-933-9160
parts@bendpak.com
Domestic Sales & Service
USA Sales Representatives
Office Tel: 1-805-933-9970
Toll Free US/Canada: 1-800-253-2363
Fax: 1-805-933-9160
sales@bendpak.com
International Sales & Service
Office Tel: 1-805-933-9970
Exports Dept: 1-805-933-9970 EXT. 192
Ext. Toll Free US/Canada: 1-800-253-2363
Fax: 1-805-933-9160
bpkexports@bendpak.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the HDS18E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for BendPak HDS18E

  • Page 1 Bend Pak product. It provides comprehensive information on identifying serviceable parts and components and assists in troubleshooting problems and performing assembly /disassembly procedures. BendPak, Inc. Corporate Office Customer Service Desk / Warranty Parts Orders Domestic Sales & Service International Sales &...
  • Page 2 5260604 PROPRIETARY AND CONFIDENTIAL SEE SHIPPING INSTRUCTIONS FOR FINAL PACKAGING THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF BENDPAK INC. ANY SEE COLORS & GRAPHICS FOR LABEL PLACEMENT REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 1:45 THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 3 257.008in 6528.0mm 257.371in 6537.2mm 5.000in 127.0mm DETAIL A SCALE 1 : 10 4.279in [40.04 MIN - 45.315in MAX] 108.7mm 133.504in 153.504in 1017.0 MIN - 1151.0mm MAX 3391.0mm 3899.0mm DETAIL B 22.047in SCALE 1 : 10 560.0mm 20.976in 532.8mm 312.730in 7943.3mm 3.969in MAX 100.8mm MAX 58.134in...
  • Page 4 69.528in 67.583in 1766.0mm 1716.6mm RAISED TOP LOCK 20.339in 516.6mm LOWEST LOCK 9.528in 242.0mm LOWERED 1645 LEMONWOOD DR. SANTA PAULA, CA 93060 TITLE: HDS-18E PRODUCTION LIFT VER D (CE CERT) SIZE DWG. NO. 5260604 DIMENSIONS ARE WITH THE LOCK LADDER ADJUSTED ALL THE WAY UP SCALE: 1:40 SHEET 3 OF 3...
  • Page 5 5245088 PROPRIETARY AND CONFIDENTIAL ORDER SHOWN FOR SHIPMENT THE INFORMATION CONTAINED IN THIS DRAWING IS NEXT ASSEMBLY THE SOLE PROPERTY OF BENDPAK INC. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT SEE SHIPPING INSTRUCTIONS FOR FINAL PACKAGING SCALE: 1:55 THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 6 PROPRIETARY AND CONFIDENTIAL ASSEMBLE ITEMS AS SHOWN THE INFORMATION CONTAINED IN THIS DRAWING IS 5245088 THE SOLE PROPERTY OF BENDPAK INC. ANY VERIFY CYLINDER PORTS ARE CAPPED OFF WITH 3/8" NPT STEEL PLUG REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 1:32 THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 7 10.394in 264.0mm PORTS MUST BE ON THIS SIDE 24.606in 625.0mm 265.236in 6737.0mm 1645 LEMONWOOD DR. SANTA PAULA, CA 93060 TITLE: HDS-18E/27 POWER SIDE RAMP ASSEMBLY SIZE DWG. NO. 5215164 SCALE: 1:20 SHEET 2 OF 2...
  • Page 8 5216167 PROPRIETARY AND CONFIDENTIAL SEE SHIPPING INSTRUCTIONS FOR FINAL PACKAGING THE INFORMATION CONTAINED IN THIS DRAWING IS 5245089 THE SOLE PROPERTY OF BENDPAK INC. ANY ASSEMBLE ITEMS AS SHOWN REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 1:20 THE WRITTEN PERMISSION OF BENDPAK INC. IS...
  • Page 9 5216168 PROPRIETARY AND CONFIDENTIAL SEE SHIPPING INSTRUCTIONS FOR FINAL PACKAGING THE INFORMATION CONTAINED IN THIS DRAWING IS 5245089 THE SOLE PROPERTY OF BENDPAK INC. ANY ASSEMBLE ITEMS AS SHOWN REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 1:20 THE WRITTEN PERMISSION OF BENDPAK INC. IS...
  • Page 10 5250172 PROPRIETARY AND CONFIDENTIAL HOSES AND CABLES IN REPRESENTATIONAL FORM THE INFORMATION CONTAINED IN THIS DRAWING IS 5260604 THE SOLE PROPERTY OF BENDPAK INC. ANY (*) LENGTH FOR REFERENCE ONLY REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 1:25 THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 11 5174600 NOTE: UNLESS OTHERWISE SPECIFIED. PROPRIETARY AND CONFIDENTIAL THE INFORMATION CONTAINED IN THIS DRAWING IS 5250175 THE SOLE PROPERTY OF BENDPAK INC. ANY SEE SHIPPING INSTRUCTIONS FOR FINAL PACKAGING REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 1:50 THE WRITTEN PERMISSION OF BENDPAK INC. IS...
  • Page 12 5216139 PROPRIETARY AND CONFIDENTIAL SHOWN IN REPRESENTATIONAL FORM ONLY 5250168 5250195 THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF BENDPAK INC. ANY 5250169 5250278 (*)LENGTH FOR REFERENCE ONLY REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 13 PROPRIETARY AND CONFIDENTIAL SEE SHIPPING INSTRUCTIONS FOR FINAL PACKAGING THE INFORMATION CONTAINED IN THIS DRAWING IS HDSO SERIES THE SOLE PROPERTY OF BENDPAK INC. ANY ASSEMBLE ITEMS AS SHOWN REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: THE WRITTEN PERMISSION OF BENDPAK INC. IS...
  • Page 14 5215159 PROPRIETARY AND CONFIDENTIAL SEE SHIPPING INSTRUCTIONS FOR FINAL PACKAGING THE INFORMATION CONTAINED IN THIS DRAWING IS 5215657 THE SOLE PROPERTY OF BENDPAK INC. ANY ASSEMBLE ITEMS AS SHOWN REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 5215689 THE WRITTEN PERMISSION OF BENDPAK INC. IS SHEET 1 OF 1 PROHIBITED.
  • Page 15 5215161 PROPRIETARY AND CONFIDENTIAL SEE SHIPPING INSTRUCTIONS FOR FINAL PACKAGING THE INFORMATION CONTAINED IN THIS DRAWING IS 5245089 THE SOLE PROPERTY OF BENDPAK INC. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT ASSEMBLE ITEMS AS SHOWN SCALE: 1:10 5245090 THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 16 PROPRIETARY AND CONFIDENTIAL FOR ITEM 1 SPECIFICATIONS REFER TO PART SPECIFICATION FORM THE INFORMATION CONTAINED IN THIS DRAWING IS 5250172 THE SOLE PROPERTY OF BENDPAK INC. ANY (*)ITEM 1 QTY FOR REFERENCE ONLY REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 17 PROPRIETARY AND CONFIDENTIAL ITEM 1 QTY FOR REFERENCE ONLY THE INFORMATION CONTAINED IN THIS DRAWING IS 5250172 THE SOLE PROPERTY OF BENDPAK INC. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT THREAD 5535104 WITH 5545415 ONTO CABLES FOR SHIPMENT SCALE: THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 18 PROPRIETARY AND CONFIDENTIAL ITEM 1 QTY FOR REFERENCE ONLY THE INFORMATION CONTAINED IN THIS DRAWING IS 5250172 THE SOLE PROPERTY OF BENDPAK INC. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT THREAD 5535104 WITH 5545415 ONTO CABLES FOR SHIPMENT SCALE: THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 19 PROPRIETARY AND CONFIDENTIAL ITEM 1 QTY FOR REFERENCE ONLY THE INFORMATION CONTAINED IN THIS DRAWING IS 5250175 THE SOLE PROPERTY OF BENDPAK INC. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT THREAD 5535104 WITH 5545415 ONTO CABLES FOR SHIPMENT SCALE: THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 20 PROPRIETARY AND CONFIDENTIAL ITEM 1 QTY FOR REFERENCE ONLY THE INFORMATION CONTAINED IN THIS DRAWING IS 5250175 THE SOLE PROPERTY OF BENDPAK INC. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT THREAD 5535104 WITH 5545415 ONTO CABLES FOR SHIPMENT SCALE: THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 21 DIMENSIONS SHOWN ARE AFTER PAINTING PROPRIETARY AND CONFIDENTIAL THE INFORMATION CONTAINED IN THIS DRAWING IS NEXT ASSEMBLY THE SOLE PROPERTY OF BENDPAK INC. ANY PAINT BENDPAK GRAY (RAL-7024) 20% GLOSS REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 1:30 THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 22 5600196 PROPRIETARY AND CONFIDENTIAL DIMENSIONS SHOWN ARE AFTER PAINTING THE INFORMATION CONTAINED IN THIS DRAWING IS NEXT ASSEMBLY THE SOLE PROPERTY OF BENDPAK INC. ANY PAINT YELLOW (RAL-1018) 20% GLOSS REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 1:12 THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 23 5601441 PROPRIETARY AND CONFIDENTIAL DIMENSIONS SHOWN ARE AFTER PAINTING THE INFORMATION CONTAINED IN THIS DRAWING IS 5245088 THE SOLE PROPERTY OF BENDPAK INC. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT PAINT GRAY (RAL-7024) 20% GLOSS SCALE: 1:25 THE WRITTEN PERMISSION OF BENDPAK INC. IS...
  • Page 24 5601831 DIMENSIONS SHOWN ARE AFTER PAINTING PROPRIETARY AND CONFIDENTIAL THE INFORMATION CONTAINED IN THIS DRAWING IS NEXT ASSEMBLY THE SOLE PROPERTY OF BENDPAK INC. ANY PAINT GRAY (RAL-7024) 20% GLOSS REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 1:20 THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 25 5601832 PROPRIETARY AND CONFIDENTIAL DIMENSIONS SHOWN ARE AFTER PAINTING THE INFORMATION CONTAINED IN THIS DRAWING IS NEXT ASSEMBLY THE SOLE PROPERTY OF BENDPAK INC. ANY PAINT GRAY (RAL-7024) 20% GLOSS REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 1:20 THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 26 PROPRIETARY AND CONFIDENTIAL BREAK AND DEBURR ALL SHARP EDGES 0.3mm THE INFORMATION CONTAINED IN THIS DRAWING IS 5601833 THE SOLE PROPERTY OF BENDPAK INC. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT REMOVE ALL WELD SPLATTER SCALE: THE WRITTEN PERMISSION OF BENDPAK INC. IS...
  • Page 27 PROPRIETARY AND CONFIDENTIAL BREAK AND DEBURR ALL SHARP EDGES 0.3mm THE INFORMATION CONTAINED IN THIS DRAWING IS 5601833 THE SOLE PROPERTY OF BENDPAK INC. ANY REMOVE ALL WELD SPLATTER REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: THE WRITTEN PERMISSION OF BENDPAK INC. IS...
  • Page 28 5620207 PROPRIETARY AND CONFIDENTIAL BREAK AND DEBURR ALL SHARP EDGES 0.3mm 5600857 THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF BENDPAK INC. ANY REMOVE ALL WELD SPLATTER REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: 1:30 5600142 THE WRITTEN PERMISSION OF BENDPAK INC.
  • Page 29 MATERIAL: HR ASTM A36 OR Q235 GB/T 700 PROPRIETARY AND CONFIDENTIAL THE INFORMATION CONTAINED IN THIS DRAWING IS 5601141 THE SOLE PROPERTY OF BENDPAK INC. ANY FLAME CUT PERMISSABLE REPRODUCTION IN PART OR AS A WHOLE WITHOUT SCALE: THE WRITTEN PERMISSION OF BENDPAK INC. IS...
  • Page 30 (216 to 279 mm), or between Color: Black and White Binding: Saddle Stitched Paper: 100 to 120 gsm (27 to 32 pound), uncoated 2. Vendor Information (Or for Reference) Approved Vendor Vendor Part # Contact # Preferred Vendor OR BENDPAK ENGINEERING APPROVED EQUIVALENT...
  • Page 31 4 Post Lifts Product Decal Positioning DANGER VISUALLY CONFIRM THAT ALL PRIMARY SAFETY LOCKS ARE ENGAGED BEFORE ENTERING WORK AREA. Suspension components on this lift are intended to raise and lower lift; they are NOT load-holding devices. Do not go under an elevated lift until visual confirmation is made that the lift is engaged on its Safety Locks.
  • Page 32 Contact the participant for information pertaining to certified attachments, accessories, or configuration-modifying components. BendPak lifts are supplied with concrete fasteners meeting the criteria as prescribed by ASTM E488/ E488M-18. Lift buyers are responsible for any special regional, structural, and/or seismic anchoring requirements specified by any other agencies and/or codes such as the Uniform Building Code (UBC) and/or International Building Code (IBC).
  • Page 33 Print Process: Offset Lithography - 200 line-screen or 300 p.p.i. for digital Lamination: Clear laminate non-glare medium matte over-lami- nate (No gloss) for abrasion, chemical and ultra violet protection. Santa Paula, CA USA Santa Paula, CA USA www.bendpak.com www.bendpak.com MODEL NUMBER MODEL NUMBER DESCRIPTION DESCRIPTION...
  • Page 34: Does Not Print

    4 Post Lifts Product Decal Positioning GRAY DOES NOT PRINT DIE-CUT LINE PN 5906044 DOES NOT PRINT American_Owned_50_Years_Logo.pdf: Trim: 4"W x 3"H Material: 4 Mil. Permanent White Adhesive Vinyl Ink: U.V. protected CMYK 4/C Process Finish: Matte Overlaminate (No Gloss) Print Process: Offset Lithography - 200 line-screen or 300 p.p.i.
  • Page 35 4 Post Lifts Product Decal Positioning M, E, C SEE NEXT PAGE **FOR ALI APPROVED Back of Post FOR LABEL (Top to Bottom) LIFTS ONLY PLACEMENT HEIGHT G, D, I, J or K, F Side of Post Front of Post (Front &...
  • Page 36 4 Post Lifts Product Decal Positioning Views of Powerside Post BACK OF SIDE OF FRONT OF POST POST POST CALIFORNIA PROPOSITION 65 WARNING WARNING! This product can expose you to chemicals including styrene and vinyl chloride which are on the list of over 900 chemicals identified by the State of California to cause cancer, birth defects or reproductive harm.
