urmet domus 3000 Quick Manual

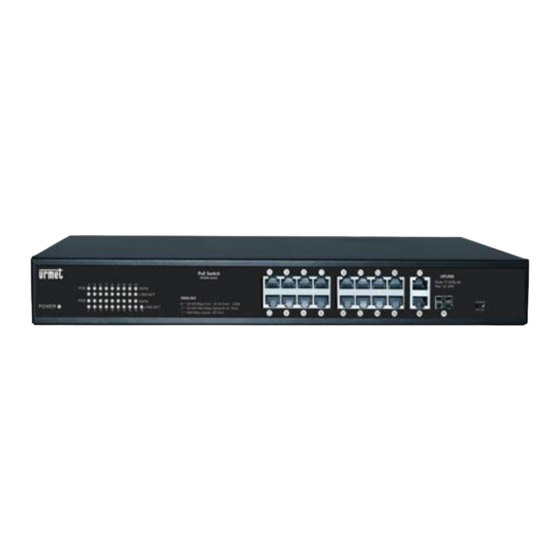

Poe+switch 16x10/100 poe+ ports + 2x10/100/1000 rj45 up-link ports + 1 giga combo (sfp)
Hide thumbs Also See for 3000:
Table of Contents
  • Caratteristiche E Vantaggi
  • Specifiche Tecniche
  • Specifications
  • Features and Advantages
  • Caractéristiques Et Avantages
  • Caractéristiques Techniques
  • Technische Daten
  • Eigenschaften und Vorteile

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DS3000-049A
SWITCH PoE+ 16x10/100 PoE+ Porte + 2x10/100/1000 RJ45 UP-link porte
PoE+SWITCH 16x10/100 PoE+ Ports + 2x10/100
SWITCH PoE+ 16x10/100 à ports PoE+ + 2x10/100/1000 RJ45 ports UP-link
SWITCH PoE+ 16x10/100 PoE+ Ports + 2x10/100/1000 RJ45 UP-link-Ports
+1 Giga Combo (SFP) Slot
+ 1 Giga Combo (SFP)
+1 Giga Combo (SFP) Slot
+1 Giga Combo-Steckplatz (SFP)
Sch./Ref./Réf./BN 3000/403
GUIDA RAPIDA
QUICK GUIDE
GUIDE RAPIDE
SCHNELLANLEITUNG
1000 RJ45 UP-link Ports
/
Mod.
3000

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 3000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for urmet domus 3000

Summary of Contents for urmet domus 3000

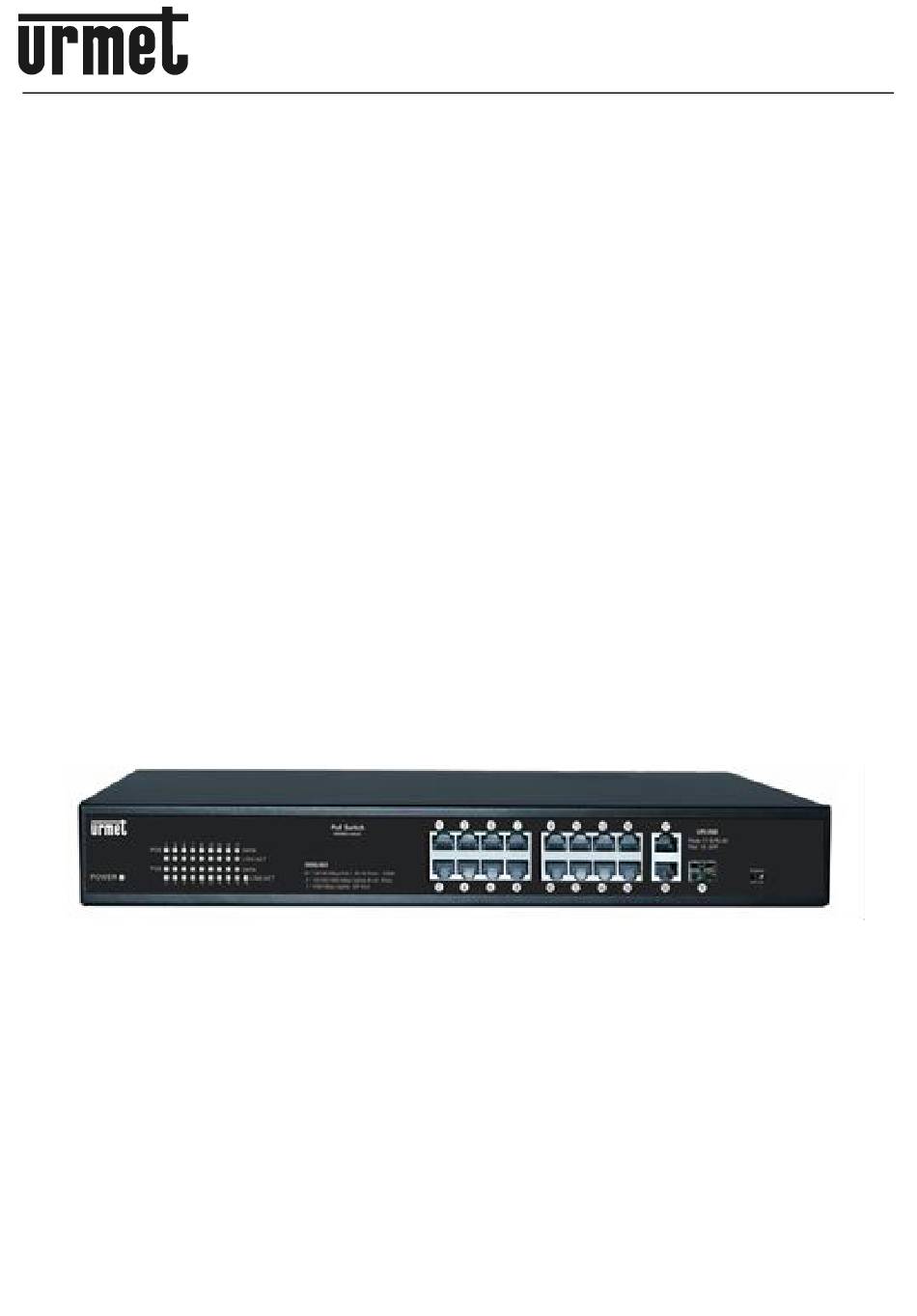

  • Page 1 + 1 Giga Combo (SFP) SWITCH PoE+ 16x10/100 à ports PoE+ + 2x10/100/1000 RJ45 ports UP-link +1 Giga Combo (SFP) Slot SWITCH PoE+ 16x10/100 PoE+ Ports + 2x10/100/1000 RJ45 UP-link-Ports +1 Giga Combo-Steckplatz (SFP) Sch./Ref./Réf./BN 3000/403 GUIDA RAPIDA QUICK GUIDE GUIDE RAPIDE SCHNELLANLEITUNG...

  • Page 2: Caratteristiche E Vantaggi

    Qualora nel collegare lo switch tramite la porta 19 non si avesse comunicazione, è necessario muovere il dip-switch EXTEND e poi riportarlo allo stato desiderato. Il 3000/403 è uno switch ethernet PoE+ unmanaged da 16 porte, le quali sono classificate come apparecchiature PSE.

  • Page 3: Specifiche Tecniche

    Switch PoE+ 16 porte 10/100 Mbps, switch 16 porte Denominazione prodotto: ethernet con 2 porte uplink 10/100/1000 Mbps e slot combo (sfp) da 1 gigabit combo Tipologia di prodotto 3000/403 Alimentazione simultanea di standard IEEE802 .3af o Classe POE IEEE802 .3at IEEE802.3af :15,4W (uscita con porta singola) Parametro di alimentazione IEEE802.3at :30W (uscita con porta singola)
  • Page 4 Porta RJ45 con cavo in rame 10/100Mbps Velocità di trasmissione: 16×100Mbps+2×1000MbpsRI45 + 1 SFP 1,2G Porta di rete Cavo: cavi cat 5 UTP o superiore Distanza di trasmissione: ≤100m, fino a 250m con il dip-switch EXTEND su ON IEEE802.3i 10BASE-T IEEE802.3u 100BASE-TX Protocollo rete standard...

  • Page 5: Specifications

    In tests, the 3000/403 was found to be suitable for powering 802.3af/at terminals without causing damage to the connected equipment, providing up to 30 watts on a single port. The 3000/403 significantly reduces additional electrical wiring costs for powering remote network devices such as: wireless LAN access points, video surveillance cameras, etc.
  • Page 6 16 port 10/100Mbps PoE+ Switch ,16 port ethernet switch Product Name with 2 10/100/1000Mbps uplink port s and 1 gigabit combo (sfp) slots Product Type 3000/403 Simultaneously supply IEEE802 .3af or IEEE802 .3at POE character standard IEEE802.3af :15.4W (single port output) POE power supply parameter IEEE802.3at :30W (single port output)
  • Page 7 Cable: cat 5 UTP cables or higher level Transmission distance：≤100m, up to 250m with EXTEND dip-switch ON Network IEEE802.3i 10BASE-T IEEE802.3u 100BASE-TX Protocol IEEE802.3x Flow Control IEEE802.3af/at Power over Ethernet Standard Forwarding mode: store-and-forward bandwidth：9.2 Gbps (Non-blocking) Packet forwarding speed：6.84Mbps transmission mode: full duplex/half-duplex (adaptive) Addressing：48-bit MAC address Performance...

  • Page 8: Caractéristiques Et Avantages

    19, il est nécessaire de déplacer le dip-switch EXTEND puis de le remettre dans l'état souhaité. Le 3000/403 est un commutateur Ethernet PoE+ non géré à 16 ports. Le 3000/403 peut transmettre simultanément des données et de l'énergie à un nœud du réseau.

  • Page 9: Caractéristiques Techniques

    Désignation du produit : Ethernet avec 2 ports uplink 10/100/1000 Mbps et slot combo (sfp) de 1 Gigabit Combo Type de produit 3000/403 Alimentation simultanée de standard IEEE802 .3af ou Classe POE IEEE802 .3at IEEE802.3af: 15,4W (sortie à un seul port) Paramètre d'alimentation POE...
  • Page 10 EXTEND réglé sur ON IEEE802.3i 10BASE-T IEEE802.3u 100BASE-TX Protocole IEEE802.3x Contrôle de flux réseau standard IEEE802.3af/at Power over Ethernet (PoE) Modalité de transmission: store-and-forward Largeur bande: 9,2 Gbps (non-bloquant) Vitesse de transmission paquets: 6,84Mbps Modalité de transmission: full duplex/half-duplex (adaptative) Adressage: adresse MAC 48-bit Performances Dimensions base de données adresses: 8000 adresses MAC (Media...

  • Page 11: Technische Daten

    3000/403 geeignet ist, 802.3af/at-Endgeräte mit Strom zu versorgen, ohne die angeschlossenen Geräte zu beschädigen, und bis zu 30 Watt an einem einzigen Port liefert. Der 3000/403 reduziert die zusätzlichen Kosten für die elektrische Verdrahtung zur Versorgung dezentraler Netzwerkgeräte wie z. B.
  • Page 12 PoE+Switch mit 16 Ports und 10/100 Mbps, Switch mit 16 Produktbezeichnung: Ethernet-Ports und 2 Uplink-Ports und 10/100/1000 Mbps und Combo-Steckplatz (sfp) mit 1 Gigabit Produkttypologie 3000/403 Gleichzeitige Versorgung nach Standard IEEE802 .3af POE-Klasse oder IEEE802 .3at IEEE802.3af :15,4 W (Einzelportausgang) POE-Versorgungsparameter IEEE802.3af :30 W (Einzelportausgang)
  • Page 13 Kabel: Cat 5-Kabel UTP oder Höher Übertragungsentfernung: ≤100 m, bis zu 250 m, wenn die EXTEND- Funktion auf EIN gestellt ist IEEE802.3i 10BASE-T IEEE802.3u 100BASE-TX Standard- Netzwerkprotok IEEE802.3x Datenflusssteuerung IEEE802.3af/at Power over Ethernet (PoE) Weiterleitungsmodus: Store-and-forward Bandbreite: 9,2 Gbps (nicht blockierend) Paketweiterleitungsgeschwindigkeit: 6,84 Mbps Übertragungsmodus: Full duplex/Half-duplex (adaptiv) Adressierung: 48-Bit-MAC-Adresse...
  • Page 14 DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
  • Page 15 DIRECTIVE 2012/19/UE DU PARLEMENT EUROPÉEN ET DU CONSEIL du 4 juillet 2012 sur les déchets d’équipements électriques et électroniques (DEEE). Le symbole de la poubelle barrée apposé sur l’appareillage ou sur son emballage indique que le produit doit être collecté séparément des autres déchets au terme de sa durée de vie utile.
  • Page 16 Applicazione Application Anwendung Application La guida rapida del dispositivo è scaricabile puntando il seguente QR code. La guida rapida è altresì disponibili per il DOWNLOAD dal sito URMET nella sezione LIBRETTI DI ISTRUZIONE. Quick guide of the product is available at the following QR code. Quick guide of the product is also available for DOWNLOAD from the URMET website under the section USER MANUALS.

This manual is also suitable for:

3000/403
