РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
USER MANUAL
ВНИМАНИЕ
Прочитайте данное
руководство перед
эксплуатацией
изделия и сохраните
его для дальнейшего
использования.
IMPORTANT
Read this manual
before use аnd retain
for future reference.
https://tm.by
Интернет-магазин TM.by

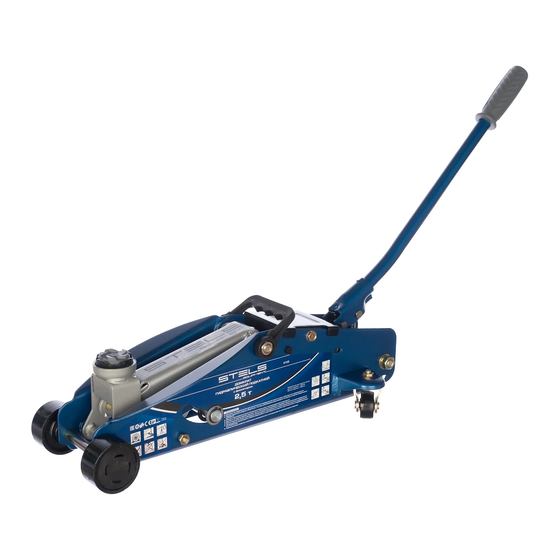

ДОМКРАТ ГИДРАВЛИЧЕСКИЙ ПОДКАТНОЙ
ВАЖНО!
В данном руководстве рассмотрены правила эксплуата-
ции и технического обслуживания домкрата гидравличе-
ского подкатного STELS.
Пожалуйста, обратите особое внимание на предупреж-
дающие надписи. Нарушение инструкции может приве-
сти к поломке оборудования или травме.
ATTENTION!
This manual contains rules of operation and maintenance
for hydraulic fl oor jack STELS.
Please pay particular attention to safety phrases. Violation
of safety procedures may lead to equipment failure or cause
injuries.
Дата изготовления указана на изделии.
Date of manufacture is indicated on the product..
С ФИКСАТОРОМ, 2,5 т
HYDRAULIC FLOOR JACK
WITH LIFT DETENT, 2.5 T
арт. 51132
арт. 51152
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Stels 51132
Summary of Contents for Stels 51132
- Page 1 сти к поломке оборудования или травме. использования. ATTENTION! This manual contains rules of operation and maintenance for hydraulic fl oor jack STELS. IMPORTANT Please pay particular attention to safety phrases. Violation of safety procedures may lead to equipment failure or cause Read this manual injuries.
-
Page 2: Table Of Contents
ДОМКРАТ ГИДРАВЛИЧЕСКИЙ ПОДКАТНОЙ СОДЕРЖАНИЕ НАЗНАЧЕНИЕ ИЗДЕЛИЯ ........................3 КОМПЛЕКТНОСТЬ ............................3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ....................3 УСТРОЙСТВО .............................4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ......................5 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ ......................5 ПОРЯДОК РАБОТЫ С ДОМКРАТОМ ....................6 ОБСЛУЖИВАНИЕ И УХОД ........................7 ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ ЭКСПЛУАТАЦИИ ..............8 ПОДГОТОВКА К УТИЛИЗАЦИИ ......................8 РЕАЛИЗАЦИЯ И УТИЛИЗАЦИЯ ......................8 ТРАНСПОРТИРОВКА... -
Page 3: Назначение Изделия
рычага на высоте 225, 295 и 350 мм. КОМПЛЕКТНОСТЬ Домкрат, 1 шт. 2. Рукоятка, 1 шт. Руководство по эксплуатации, 1 шт. 4. Пластиковый кейс, 1 шт (только для арт. 51132) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Характеристика 51132, 51152 Грузоподъемность, т Высота подхвата, мм... -
Page 4: Устройство
ДОМКРАТ ГИДРАВЛИЧЕСКИЙ ПОДКАТНОЙ УСТРОЙСТВО 1. Рама 2. Подъемный рычаг 3. Седло (опорная основа) 4. Рукоятка 5. Штифт, фиксирующий высоту подъема 6. Блокирующий рычаг Клипса 8. Передние колеса 9. Задние колеса 10. Гидравлический блок 11. Маслозаливная горловина 12. Приемное гнездо насоса 13. -
Page 5: Требования Безопасности
HYDRAULIC FLOOR JACK ТРЕБОВАНИЯ БЕЗОПАСНОСТИ Подкатной домкрат – оборудование повышенной опасности. Во избежание получения травм и повреж- дения имущества внимательно ознакомьтесь с настоящей инструкцией по эксплуатации. Домкрат может использоваться только для подъема груза. Перемещение поднятого груза при помощи домкрата запрещается. Перемещение домкрата с грузом запрещается. Домкрат... -
Page 6: Порядок Работы С Домкратом
ДОМКРАТ ГИДРАВЛИЧЕСКИЙ ПОДКАТНОЙ порный клапан, подъемный рычаг немного опустится, и зубцы упрутся в фиксирующий штифт. Подъем- ный рычаг заблокируется, седло окажется на высоте 225 мм от поверхности. - Чтобы разблокировать рычаг, необходимо закрыть запорный клапан, вставить рукоятку в приемное гнездо насоса и покачать ею вверх-вниз. Рычаг начнет подниматься и тем самым освободит фиксирую- щий... -
Page 7: Обслуживание И Уход
HYDRAULIC FLOOR JACK 3. подъемный рычаг домкрата не нанесет повреждения никаким частям и деталям автомобиля. Поднимите автомобиль на требуемую высоту, качая рукоятку домкрата. Подставьте под кузов автомоби- ля специальные опоры или подставки. Защелкните блокирующий рычаг в клипсе. Медленно поворачивайте при помощи рукоятки запорный клапан против часовой стрелки до тех пор, пока... -
Page 8: Возможные Проблемы При Эксплуатации
затем закрыть клапан, открыть пробку маслозаливной горловины и слить все масло. РЕАЛИЗАЦИЯ И УТИЛИЗАЦИЯ Реализация оборудования STELS осуществляется через торговые точки и магазины согласно законода- тельству стран — участников Таможенного союза. Утилизация оборудования STELS осуществляется в со- ответствии с требованиями и нормами России и стран — участников Таможенного союза. https://tm.by... -
Page 9: Транспортировка
HYDRAULIC FLOOR JACK ТРАНСПОРТИРОВКА Изделие может транспортироваться всеми видами закрытого транспорта в соответствии с правилами перевозок, действующими для каждого вида транспорта. Условия транспортирования при воздействии климатических факторов: температура окружающего воздуха от -20 до +55 °С; относительная влажность воздуха до 80 % при температуре +20 °С. Во... - Page 10 ДОМКРАТ ГИДРАВЛИЧЕСКИЙ ПОДКАТНОЙ CONTENTS PURPOSE OF THE ITEM ..........................11 DELIVERY SET ............................11 TECHNICAL CHARACTERISTICS ......................11 COMPONENTS ............................12 SAFETY INSTRUCTIONS ........................12 BEFORE USE ...............................13 JACK OPERATING PROCEDURE ......................14 MAINTENANCE ............................15 TROUBLESHOOTING CHART .......................15 PREPARATION TO UTILIZATION ......................15 SELLING AND UTILIZATION .........................16 TRANSPORTATION ..........................16 STORAGE ..............................16 WARRANTY PERIOD ..........................16...
-
Page 11: Purpose Of The Item
225, 295 and 350 mm. DELIVERY SET Jack, 1 pc 2. Handle, 1 pc Operating instructions, 1 pc 4. Plastic case, 1 pc. (only 51132) TECHNICAL CHARACTERISTICS Characteristics 51132, 51152 Lifting capacity, t... -
Page 12: Components
ДОМКРАТ ГИДРАВЛИЧЕСКИЙ ПОДКАТНОЙ COMPONENTS 1. Frame 8. Front wheels 2. Lifting arm Rear wheels 3. Saddle (support base) 10. Hydraulic unit 4. Handle 11. Oil fi ller 5. Safety pin to fi x the lifting height 12. Pump intake slot 6. -
Page 13: Before Use
HYDRAULIC FLOOR JACK It is prohibited to stay or carry out works under the lifted load held only by the jack. Stay away from moving hinged joints of the jack. Never exceed the maximum rated lifting capacity of the jack. Overload of the jack may result in its failure and cause personal injury. -
Page 14: Jack Operating Procedure
ДОМКРАТ ГИДРАВЛИЧЕСКИЙ ПОДКАТНОЙ CAUTION! Operation of the jack in the wrong position, on the side, in the upside down position is not allowed. JACK OPERATING PROCEDURE (THROUGH THE EXAMPLE OF VEHICLE LIFTING WITHOUT THE USE OF THE SAFETY PIN) Make sure that the vehicle and jack are on smooth and hard surface and the jack has a possibility to be displaced during lifting and lowering of the vehicle. -
Page 15: Maintenance
HYDRAULIC FLOOR JACK After the vehicle is fully lowered on its wheels and is stable, wait until the lifting arm of the jack goes off from the lift point of the vehicle. Then roll the jack aside and close the release valve by rotating the handle of the jack clockwise until it is fully closed. -
Page 16: Selling And Utilization
ДОМКРАТ ГИДРАВЛИЧЕСКИЙ ПОДКАТНОЙ SELLING AND UTILIZATION The STELS equipment is realized via sales outlets and shops in accordance with the legislature of the Russian Federation. Utilization of STELS equipment is performed in accordance with the requirements and norms of Russia and countries — participants of the Customs Union.
