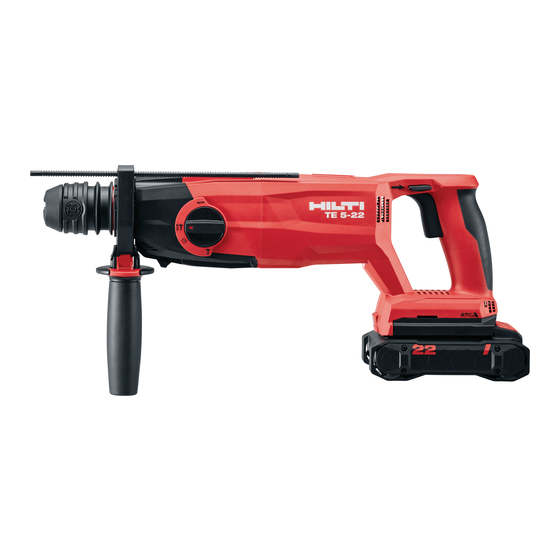

Hilti NURON TE 5-22 User Manual

Hide thumbs Also See for NURON TE 5-22:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TE 5-22
English
1
Français
13
Español
27
Português
41

Advertisement

Table of Contents
loading

Related Manuals for Hilti NURON TE 5-22

Summary of Contents for Hilti NURON TE 5-22

  • Page 1 English TE 5-22 Français Español Português...
  • Page 6 TE 5-22 Original operating instructions ........Mode d'emploi original .
  • Page 7 Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Li­ion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.

  • Page 8: Product-Dependent Symbols

    The product supports near-field communication (NFC) technology compatible with iOS and Android platforms. Hilti Li-ion battery type series used. Observe the information given in the section headed Intended use. Never strike the battery with an object and never use the battery as a striking tool.
  • Page 9 ▶ Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. Electrical safety ▶ Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.
  • Page 10 Battery tool use and care ▶ Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack. ▶ Use power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.
  • Page 11 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
  • Page 12 Items supplied Rotary hammer drill, operating instructions Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group Status indicators of the Li­ion battery Hilti Nuron Li-ion batteries can indicate state of charge, fault messages and the battery's state of health.

  • Page 13: Technical Data

    The Li-ion battery is completely discharged. Recharge the battery. If the LED again starts quick-flashing after the bat- tery has been charged, consult Hilti Service. One (1) LED quick-flashes yellow The Li-ion battery or the product in which it is in- serted is overloaded, too hot or too cold, or experi- encing some other fault.

  • Page 14: Preparations At The Workplace

    Battery Battery operating voltage 21.6 V Weight, battery See the end of these operating instructions Ambient temperature for operation −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Storage temperature −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Battery charging starting temperature −10 ℃...
  • Page 15 ▶ Wear protective gloves when changing the accessory tool. Lightly grease the connection end of the accessory tool before inserting it. Use only genuine Hilti grease, to prevent damage to the product. 1. Pull the locking sleeve back and remove the accessory tool.

  • Page 16: Operation

    As drop arrester for this product, use only a combination of the Hilti retaining strap and the Hilti tool tether #2261970. ▶ Secure the retaining strap to the installation openings for accessories. Check that it holds securely. ▶ Secure one carabiner of the tool tether to the retaining strap and secure the second carabiner to a load-bearing structure.

  • Page 17: Maintenance

    After cleaning and maintenance, install all guards and protective devices and check that they are in full working order. To help ensure safe and reliable operation, use only genuine Hilti spare parts, consumables and accessories. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...

  • Page 18: Troubleshooting

    If a problem occurs, always observe the charge-status and fault indicator of the battery. See the section headed Status indicators of the Li­ion battery. If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by yourself, please contact Hilti Service. Trouble or fault Possible cause Action to be taken The control switch can’t be...

  • Page 19: Manufacturer's Warranty

    ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
  • Page 20 Le produit prend en charge la technologie NFC qui est compatible avec les plates-formes iOS et Android. Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Ne jamais taper sur la batterie avec un objet et ne jamais utiliser la batterie comme outil de per- cussion.

  • Page 21: Informations Produit

    Ne pas laisser tomber l'accu. Ne pas utiliser d'accu ayant subi un choc ou d'autres dommages. Accu lithium-ions Vitesse nominale à vide Courant continu Perçage sans percussion Perçage à percussion Positionnement du burin Burinage Sens de rotation droite/gauche Si présent sur le produit, c'est que le produit a été certifié conformément aux normes en vigueur par cet organisme de certification pour le marché...
  • Page 22 électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique. ▶ Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. ▶...
  • Page 23 entravé. Faire réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. ▶ Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. ▶...
  • Page 24 ▶ Pendant l'utilisation du produit, porter des lunettes de protection, un casque de protection et un casque antibruit. ▶ La poussière générée par le meulage, le ponçage, le tronçonnage et le forage peut contenir des produits chimiques dangereux. Par exemple : plomb ou peinture à base de plomb ; brique, béton et autres produits de maçonnerie, pierre naturelle et autres produits contenant des silicates ;...
  • Page 25 Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. Lire les remarques relatives à la sécurité et à l'utilisation des accus Li­Ion Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi.
  • Page 26 à la fin de ce manuel d'utilisation. • Pour ces accus, n'utiliser que des chargeurs Hilti des séries indiquées à la fin de ce manuel d'utilisation. Éléments livrés Marteau perforateur, mode d'emploi D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à...

  • Page 27: Caractéristiques Techniques

    à 50 %. Si un produit raccordé ne peut plus être utilisé, l'accu est arrivé à la fin de sa durée de vie et doit être remplacé. Merci de s'adresser au S.A.V Hilti. Caractéristiques techniques Poids sans accu 2,7 kg (6,0 lb) Énergie libérée par coup selon la procédure EPTA 05...
  • Page 28 ▶ Porter des gants de protection pour changer d'outil amovible. Graisser légèrement l'extrémité enfichable de l'outil amovible avant de l'introduire. Utiliser uniquement la graisse d'origine Hilti pour éviter d'endommager le produit. 1. Tirer la douille de verrouillage vers l'arrière et retirer l'outil amovible.
  • Page 29 ▶ Fixer un mousqueton de la longe porte-outil dans la sécurité anti-chute et le second mousqueton sur une structure porteuse. Vérifier qu'elle tient bien. Respecter les modes d'emploi de la sécurité anti-chute Hilti et de la longe porte-outil Hilti. Utilisation Bien respecter les consignes de sécurité...

  • Page 30: Nettoyage Et Entretien

    (par exemple en l'immergeant dans de l'eau ou en le laissant sous la pluie). Si l'accu a été trempé, le traiter comme un accu endommagé. L'isoler dans un récipient ininflammable et s'adresser au S.A.V. Hilti. • Veiller à ce que l'accu soit toujours exempt de traces de graisse et d'huile étrangères. Ne pas laisser de la poussière ou de la saleté...

  • Page 31: Entretien

    Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange, consommables et accessoires d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group Nettoyer la protection anti-poussière 1.

  • Page 32: Aide Au Dépannage

    Pour toutes les défaillances, tenir compte de l'indicateur d'état de charge et d'erreurs de l'accu. Voir le chapitre Affichages de l'accu Li-Ion. En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Défaillance Causes possibles...

  • Page 33: Garantie Constructeur

    ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
  • Page 34 En el producto se pueden utilizar los siguientes símbolos: El producto es apto para tecnología NFC, que es compatible con las plataformas iOS y Android. Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicaciones recogidas en el capítulo Uso conforme a las prescripciones.
  • Page 35 Información del producto Los productos han sido diseñados para usuarios profesionales y solo personal autorizado y debidamente formado puede utilizarlos y llevar a cabo su mantenimiento y conservación. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados.
  • Page 36 ▶ Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco de protección o protección para los oídos.
  • Page 37 ▶ La utilización inadecuada de la batería puede provocar fugas de líquido. Evite el contacto con este líquido. En caso de contacto accidental, enjuague el área afectada con abundante agua. En caso de contacto con los ojos, acuda además inmediatamente a un médico. El líquido de la batería puede irritar la piel o producir quemaduras.
  • Page 38 ▶ Evite tocar las piezas en movimiento. No conecte el producto fuera de la zona de trabajo. Si se tocan piezas en movimiento, en especial herramientas rotativas, pueden ocasionarse lesiones. ▶ Active el bloqueo de conexión (conmutador de giro a la derecha/izquierda en posición central) para almacenar y transportar el producto.
  • Page 39 Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group Mostrar la batería Ion-Litio Las baterías de Ion-Litio de Hilti Nuron pueden mostrar el estado de carga, los mensajes de error y el estado de la batería. 2351801 Español...
  • Page 40 La batería Ion-Litio está totalmente descargada. Cargue la batería. Si tras cargar la batería el LED sigue parpadeando rápidamente, diríjase al Servicio Técnico de Hilti. Un (1) LED parpadea rápidamente en amarillo La batería de Ion-Litio o el producto conectado a ella están sobrecargados, demasiado calientes,...

  • Page 41: Datos Técnicos

    Datos técnicos Peso sin batería 2,7 kg (6,0 lb) Energía por impacto según procedimiento EPTA 05 2,5 J Margen de perforación en hormigón/muro (taladrado con martillo) 4 mm … 28 mm Margen de perforación en hormigón/muro (taladrado con martillo) 4 mm … 28 mm (0,2 in …...
  • Page 42 ▶ Utilice guantes de protección para cambiar el útil. Engrase ligeramente el extremo del útil de inserción antes de utilizarlo. Utilice únicamente grasa original de Hilti para evitar dañar el producto. 1. Tire hacia atrás del casquillo de bloqueo y retire el útil de inserción.
  • Page 43 ▶ Fije un mosquetón de la cuerda de amarre para herramientas a la protección anticaídas y el segundo mosquetón a una estructura portante. Compruebe que ambos mosquetones queden fijados de forma segura. Tenga en cuenta los manuales de instrucciones de la protección anticaídas de Hilti y de la cuerda de amarre para herramientas de Hilti. Manejo Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

  • Page 44: Cuidado Y Mantenimiento

    Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto, material de consumo y accesorios originales. Las piezas de repuesto, los materiales de consumo y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group Limpieza de la tapa de protección contra polvo 1.

  • Page 45: Transporte Y Almacenamiento

    Sustituya la tapa de protección contra polvo si la falda de obturación está dañada. 3. Engrase la falda de obturación ligeramente. Utilice únicamente grasa original de Hilti para evitar dañar el producto. Sustitución de la tapa de protección 1. Tire del casquillo de bloqueo hacia atrás y extraiga la tapa de protección contra polvo.
  • Page 46 Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas.

  • Page 47: Manual De Instruções Original

    Neste manual de instruções são utilizados os seguintes símbolos: Consultar o manual de instruções Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico Bateria de iões de lítio Hilti Carregador Hilti 2351801 Português *2351801*...
  • Page 48 No produto, podem usar-se os seguintes símbolos: O produto suporta a tecnologia NFC que é compatível com plataformas iOS e Android. Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projectada.
  • Page 49 Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais esta ferramenta eléctrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as normas de segurança e instruções para futura referência.
  • Page 50 ▶ Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança para ferramentas eléctricas, mesmo se estiver familiarizado com a ferramenta eléctrica após numerosas utilizações. Agir de forma descuidada pode causar ferimentos graves dentro duma fracção de segundo.
  • Page 51 ▶ Utilize os punhos auxiliares fornecidos com a ferramenta. A perda de controlo da ferramenta pode causar ferimentos. ▶ Segure a ferramenta apenas pelas áreas isoladas dos punhos quando executar trabalhos onde o acessório pode encontrar cabos eléctricos encobertos. O contacto com um cabo sob tensão também pode colocar partes metálicas da ferramenta sob tensão e causar um choque eléctrico.
  • Page 52 Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".
  • Page 53 • Para este produto, utilize apenas as baterias de iões de lítio Hilti da série B 22. A Hilti recomenda que se utilizem as baterias indicadas na tabela no fim deste manual de instruções.

  • Page 54: Características Técnicas

    (1) LED pisca rapidamente a da bateria. Repita o procedimento ou contacte o amarelo. Centro de Assistência Técnica Hilti. Todos os LEDs acendem como luz de perseguição Se um produto conectado ainda puder ser utili- e, em seguida, um (1) LED está sempre aceso a zado, a capacidade restante da bateria é...
  • Page 55 Temperatura de armazenagem −20 ℃ … 70 ℃ (−4 ℉ … 158 ℉) Temperatura ambiente durante o funcionamento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Bateria Tensão de serviço da bateria 21,6 V Peso da bateria Consultar o fim deste manual de instruções Temperatura ambiente durante o funcionamento −17 ℃...
  • Page 56 ▶ Use luvas de protecção ao mudar o acessório. Lubrificar ligeiramente a extremidade de encaixe do acessório, antes de o colocar. Utilize apenas massa lubrificante original da Hilti, de modo a evitar danos no produto. 1. Puxe o anel de retenção para trás e retire o acessório.
  • Page 57 Risco de ferimentos devido a queda de ferramentas e/ou acessórios! ▶ Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto. ▶ Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.

  • Page 58: Conservação E Manutenção

    Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group Limpar a capa protectora contra pó...

  • Page 59: Transporte E Armazenamento

    Substitua a capa protectora contra pó se o lábio de vedação estiver danificado. 3. Lubrifique ligeiramente o lábio de vedação. Utilize apenas massa lubrificante original da Hilti, de modo a evitar danos no produto. Substituir a capa protectora contra pó...
  • Page 60 ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.

  • Page 61: Garantia Do Fabricante

    ▶ Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico! Garantia do fabricante ▶ Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local. Mais informações Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual/?id=0000000...
  • Page 62 Português 2351801 *2351801*...
  • Page 64 *2351801* 2351801 Hilti = registered trademark of Hilti Corp., Schaan Pos. 3 | 20220913...
