BZBGEAR BG-UM44-100M-KIT User Manual

18gbps 4x4 hdbaset 100m matrix with arc function
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual





18Gbps 4x4 HDBaseT (100M) Matrix





Contact

      1.888.499.9906 | support@bzbgear.com | bzbgear.com

BG-UM44-100M-KIT
with ARC Function










Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BG-UM44-100M-KIT and is the answer not in the manual?

Questions and answers

Related Manuals for BZBGEAR BG-UM44-100M-KIT

Summary of Contents for BZBGEAR BG-UM44-100M-KIT

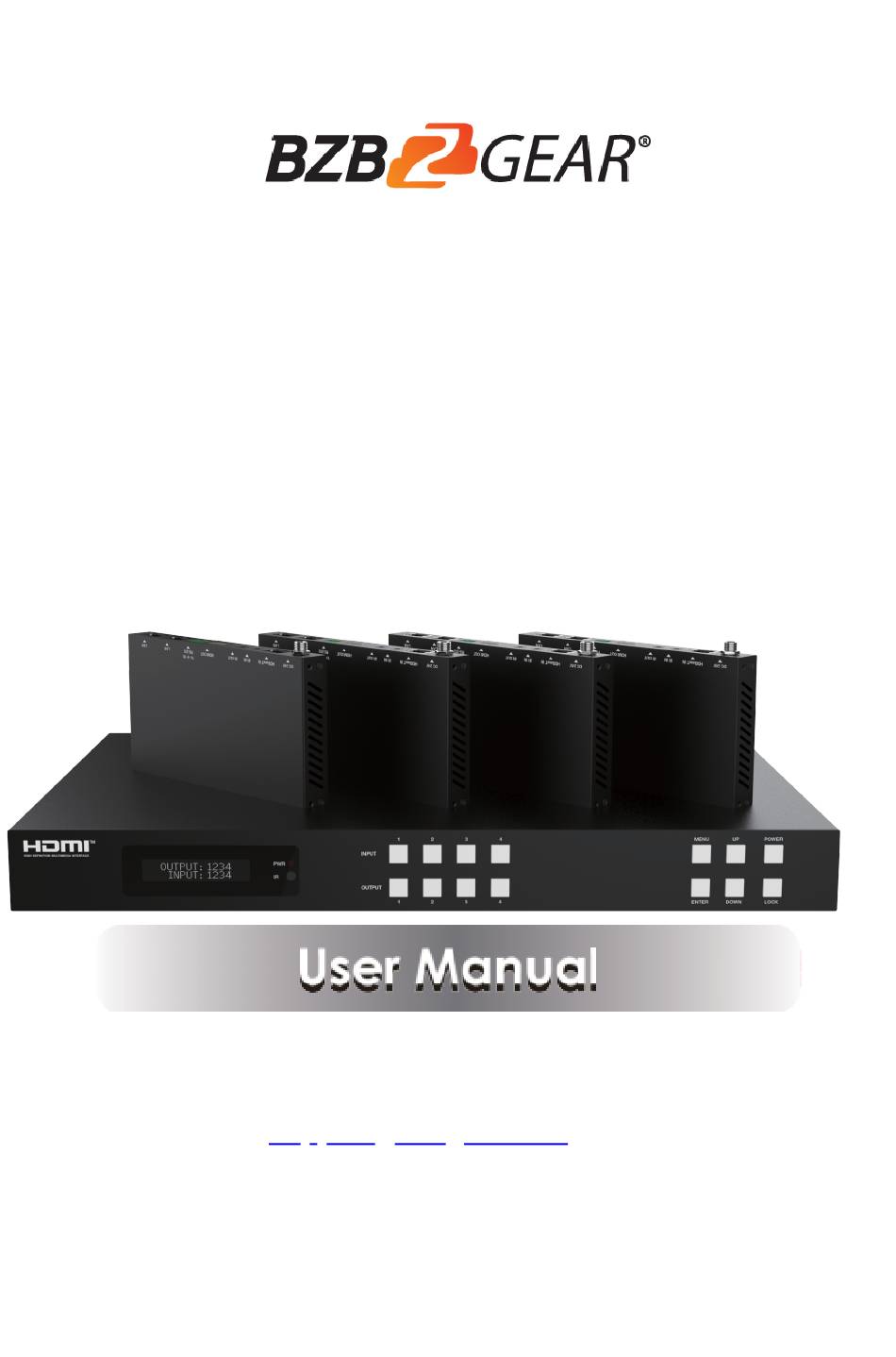

  • Page 1           BG-UM44-100M-KIT    18Gbps 4x4 HDBaseT (100M) Matrix  with ARC Function                                Contact          1.888.499.9906 | support@bzbgear.com | bzbgear.com   ...

  • Page 2: Table Of Contents

      Thank you for purchasing this product  For optimum performance and safety, please read these instructions carefully before connecting,  operating, or adjusting this product. Please keep this manual for future reference.    Surge protection device recommended  This product contains sensitive electrical components that may be damaged by electrical  spikes, surges, electric shock, lighting strikes, etc. Use of surge protection systems is highly  recommended in order to protect and extend the life of your equipment.    Table of Contents  1. Introduction. 1  2. Features. 1  3. Package Contents. 2  4. Specifications. 2  5. Operation Controls and Functions. 4  5.1. Matrix Panel. 4  5.2. HDBaseT Receiver Panel. 6  6. IR Remote 7  7. IR Control System. 9  8. IR Cable Pin Assignment. 11 ...

  • Page 3: Introduction

      Introduction    The BG-UM44-100M-KIT is a 4K UHD 4X4 HDMI HDBaseT matrix switch that can connect four  HDMI sources to eight displays. This device features four HDMI outputs mirrored to four  simultaneous HDBaseT outputs. The HDBaseT outputs can extend a 4K@60Hz 4:4:4 video  signal at distances up to 328 feet (100 meters) over a single Cat5e/6/7 cable.    This product is equipped with many advanced features including a 4K to 1080P down-scaler as  well as smart EDID management for easy integration. This unit also offers audio de-embedding  from any of the HDMI sources via analog audio and digital coaxial audio outputs.    Each extender features bi-directional IR, RS-232, and 2 LAN ports for IP control. The base unit  can be operated using the front panel controls and OLED screen as well as IR, RS-232, IP  control, and web interface.      Features  ☆ HDCP 2.2 and HDCP 1.4 compliant  ☆ 4 HDMI inputs, 4 HDMI & HDBaseT mirrored outputs  ☆ HDMI ports transmit 18Gbps lossless uncompressed video bandwidth  ☆ Support 18Gbps lossless compressed HDBaseT signal transmission  ☆ Support 4K->1080P Down Scaler  ☆ Dolby Vision, HDR10+, HLG   ☆ HDBaseT output can extend video transmission distance up to 328ft / 100 meters via a  single cat5e/6/7 cable and the resolution is up to 4K@60Hz 4:4:4.  ☆ HDMI audio pass-through up to 7.1CH HD audio (LPCM, Dolby TrueHD and DTS-HD  Master Audio)  ☆ Support ARC function on local HDMI and HDBaseT output ports  ☆ IR matrix and Audio matrix   ☆ Smart EDID management   ☆ 24V POC on all HDBaseT ports  ☆ Control via front panel buttons, IR remote, RS-232, LAN, and Web GUI    -  1 / 30 -   ...

  • Page 4: Package Contents

      Package Contents  ① 1x 4x4 HDMI and HDBaseT Matrix Switch  ② 4x HDBaseT Receiver  ③ 1x Matrix IR Remote  ④ 1x 100~240V AC 50/60Hz Power cable  ⑤ 1x RS-232 serial cable (1.5 meters, male to female head)  ⑥ 8x 3-pin Phoenix Connector  ⑦ 5x IR Blaster cable (1.5 meters)  ⑧ 6x 20~60KHz IR Receiver cable (1.5 meters)  ⑨ 10x Mounting Ear (Matrix and Receiver)  ⑩ 1x User Manual      Specifications    Technical  HDCP Compliance  HDCP 2.2 and HDCP 1.4  Video Bandwidth  18Gbps  Video Resolution  Up to 4K2K@50/60Hz (4:4:4)  Color Space  RGB, YCbCr 4:4:4/4:2:2/4:2:0  Color Depth  12-bit (4K), 16-bit (1080P)  PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD,  HDMI Audio Formats  DTS, DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master  (Pass-through)  Audio, DSD  Coax Audio Formats  PCM 2.0, Dolby Digital / Plus, DTS,  L/R Audio Formats  PCM2.0  4:4:4,4:2:2,4:2:0(10,12bit deep color)  HDR formats  HDR10, HDR10+, Dolby Vision, HLG  Infrared  20KHz ~ 60KHz ...
  • Page 5       4×HDMI OUTPUT [HDMI Type A, 19-pin female]    4×HDBaseT port [RJ45]  Output Ports  5×IR OUTPUT [3.5mm Stereo Mini- jack] 4×RS-232 [3-pin Phoenix  connector] 4×SPDIF(COAX)  4×Stereo Audio [3.5mm Stereo Mini-jack]  1×LAN [RJ45]  Control Ports  1×TCP/IP [RJ45]  1×RS-232 [D-Sub 9]  HDBaseT Receiver  1×HDBaseT IN [ RJ45]  Input Ports  1×IR IN [3.5mm Stereo Mini-jack]  1×HDMI OUT [HDMI Type A, 19-pin female]  Output Ports  1×IR OUT [3.5mm Stereo Mini-jack]    1×SERVICE [Micro USB, Update port]  Control Ports  1×RS-232 [Phoenix jack]  2×LAN [RJ45]  Mechanical  Housing  Metal Enclosure  Color  Black  TX: 440mm (W)×274mm (D)×45mm (H)  Dimensions  RX: 163mm (W)×90.3mm (D)×18mm (H)  Weight  TX: 3977g, RX: 392g  Power Supply  AC 100 - 240V 50/60Hz  Power Consumption  70W (Max) ...

  • Page 6: Operation Controls And Functions

      Operation Controls and Functions  Matrix Panel  Front Panel    NO.  Name  Function Description  Display matrix switching status, input / output port, EDID,  1  OLED screen  Baud rate, IP Address.  The LED will illuminate in green when the product is connected  2  Power LED  to power supply, and red when the product is on standby.  You need to press an output button (1~4) firstly and then  Input / Output  3  press an input button (1~4) to select the corresponding  buttons  input source for the output port.  ①EDID Check: On the initial OLED display screen, press  “MENU” button to enter the Matrix switching state interface,  then press “UP/DOWN” button to check the current EDID  information of each HDMI input port.  ②EDID setting: On the initial OLED display screen, press  “MENU” button to enter the EDID setting interface, press  “UP/DOWN” button to select the required EDID and press the  “ENTER” button.  A prompt “copy to input :” will appear. Then  press “UP/DOWN” button to select the input port you need to  MENU / ENTER  set, and press “ENTER” button again to confirm.  4  / UP /DOWN  ③Baud rate setting: On the initial OLED display screen,  press “MENU” button to enter the Baud rate interface, and  press “UP/DOWN” button to select the required Baud rate,  finally press the “ENTER” button to confirm the setting.  ④IP Address Check: On the initial OLED display screen, ...
  • Page 7   Rear Panel      No.  Name  Function Description      If the IR receiver window of the unit is blocked or the unit is installed in a closed area out of infrared line of sight, the IR 1  IR EXT  receiver cable can be inserted to the “IR EXT” port to  receive the IR remote signal.  Connect to IR receiver cable, the IR receive signal will emit  2  IR INPUT ports  to “IR OUT” port of the HDBaseT Receiver.  IR OUTPUT  Connect to IR blaster cable, the IR emit signal is from “IR IN”  3  ports  port of the HDBaseT Receiver.  L/R, optical and coaxial audio input ports, connect to  4  AUDIO IN ports  external audio source device such as PC or DVD.      Connect to a PC or control system by 3-pin phoenix connector  serial cable to transmit command between the Matrix and    RS-232 port  HDBaseT Receiver.  5  Coaxial audio output port, connect to audio output device  DIGITAL port  such as audio amplifier via a coaxial cable.  Stereo audio output port, connect to an amplifier or speaker  STEREO port ...

  • Page 8: Hdbaset Receiver Panel

      ↑ ↑     Video (OUT)            HDBaseT Receiver Panel        LAN  IR IN IR OUT  HDMI OUT RS-232              No.  Name  Function Description  Power LED indicator, LED will illuminate when the device  1  POWER LED  is connected to a power supply.  2  SERVICER port Firmware update port  P .   lug the DC 24V/1A power cord into this port and connect  the adapter to AC wall outlet.  Note: The Matrix supports POC function, so the Receiver ...
  • Page 9   Data Signal  ▪ Illuminating: HDMI signal with HDCP.  ▪ Flashing: HDMI signal without HDCP.  6  Indicator Lamp  ▪ Dark: No HDMI signal.  (Orange)    -  7 / 30 -   ...

  • Page 10: Ir Remote

        No.  Name  Function Description  Connect to IR receiver cable, the IR signal will emit to IR  7  IR IN  OUT port of the Matrix.  Connect to IR blaster cable, the IR emit signal is from IR IN  8  IR OUT  port of the Matrix.  HDMI output port, connect to HDMI display device such as 9  HDMI OUT port  TV or monitor with HDMI cable.      Connect to a PC or control system by 3-pin phoenix connector 10  RS-232 port  cable to transmit command between the Matrix and HDBaseT  Receiver.  Connect Ethernet cables to these ports to provide a wired  11  LAN ports  Ethernet connection to local devices.      IR Remote          ①  Power on or Standby: Power on the Matrix or set  it to standby mode.  ②  Output 1: Press 1\2\3\4 button to select input source to  HDMI OUTPUT 1. ...
  • Page 11     IR remote of the Matrix       second method: If the IR receiver window of the Matrix is blocked or the Matrix is  installed in a closed area out of infrared line of sight, the IR receiver cable can be inserted to the “IR EXT” port to receive the IR remote signal. The furthest distance of using  the IR remote is 7 meters and the IR remote is directly faced to the IR receiver head. The  diagram is shown as below.        IR remote of the Matrix                              TX       RX TX       RX TX       RX TX  RX           ...

  • Page 12: Ir Control System

      IR Control System  The product is not only a matrix switch but also an extender. It supports bi-directional IR  control. When the matrix is connected to a HDBaseT Receiver through Cat 5e/6/7 cable,  you can control the remote display device (HDBaseT) or input source device (Matrix)  through IR signal transmission. The IR signal transmission method is different using the  method from Matrix (local) to HDBaseT Receiver (remote) and from HDBaseT Receiver  (remote) to Matrix (local).    At the Matrix end (Local end): the IR signal is one-to-one transmission. It means that the  IR INPUT 1 port signal of the Matrix will emit to IR output port of the HDBaseT Receiver 1  and the IR INPUT 2 port signal of the Matrix will emit to IR output port of the HDBaseT  Receiver 2 etc. It doesn’t follow the video switch to change. IR All input port signal of the  Matrix will emit to all IR output port of HDBaseT receiver simultaneously. Please see the  following connection diagram.      TV  TV  3  1                  Matrix  1  3  2  ALL  1  2  3  4  1  2  4 ...
  • Page 13   At HDBaseT receiver (Remote end): IR signal follows video switch to change. For example, the  HDMI output signal on the HDBaseT Receiver 1 is from the HDMI 2 input port, so IR input  signal of the HDBaseT Receiver 1 will emit to IR OUTPUT 2 port of the Matrix. The HDMI  output signal on the HDBaseT Receiver 3 is from the HDMI 4 input port. Then, IR input signal  of the HDBaseT Receiver 3 will emit to IR OUTPUT 4 port of the Matrix etc. Any of HDBaseT  Receiver’s IR IN signal can output from IR ALL port of the Matrix and the IR OUTPUT ALL  signal of the Matrix depends on your IR remote of source device. Please see the following  connection diagram.                                                      TV 1      DVD remote     ...

  • Page 14: Ir Cable Pin Assignment

      IR Cable Pin Assignment  IR RECEIVER BLASTER                    IR Receiver Signal            EDID Management  This Matrix has 21 factory defined EDID settings, 2 user-defined EDID modes and 8 copy EDID  modes. You can select defined EDID mode or copy EDID mode to input port through on-panel  button, ASCII control or Web GUI.  On-panel button operation:  On the initial OLED display screen, press “MENU” button to enter the  EDID setting interface, press “UP/DOWN” button to select the required EDID, and press the  “ENTER” button.  A prompt “copy to input :” will appear. Then press “UP/DOWN” button to  this operation.  select the input port you need to set, and press “ENTER” button again to confirm    RS-232 control operation: Connect the Matrix to PC with a serial cable, then open a Serial  Command tool on PC to send ASCII command “s edid in x from z!” to set EDID. For details,  please refer to “EDID Setting” in the ASCII command list of “12. RS-232 Control Command”.  Web GUI Operation: Please check the EDID management in the “Input page” of “11. Web  GUI User Guide”.    - ...
  • Page 15       The defined EDID setting list of the product is shown as below:    EDID Mode  EDID Description  1  1080p, Stereo Audio 2.0  2  1080p, Dolby/DTS 5.1  1080p, HD Audio 7.1  3  4  1080i, Stereo Audio 2.0  5  1080i, Dolby/DTS 5.1  6  1080i, HD Audio 7.1  7  3D, Stereo Audio 2.0  8  3D, Dolby/DTS 5.1  9  3D, HD Audio 7.1  10  4K2K30_444, Stereo Audio 2.0  11  4K2K30_444, Dolby/DTS 5.1  4K2K30_444, HD Audio 7.1  12  13  4K2K60_420, Stereo Audio 2.0  14  4K2K60_420, Dolby/DTS 5.1  15  4K2K60_420, HD Audio 7.1  16  4K2K60_444, Stereo Audio 2.0  17  4K2K60_444, Dolby/DTS 5.1 ...
  • Page 16     -  14 / 30 -   ...

  • Page 17: Matrix Audio And Rs-232 Introduction

      Matrix Audio and RS-232 Introduction  The Matrix supports coaxial and analog audio output. The audio signal follows HDBaseT  and HDMI output port. It supports one-to-one transmission. For example, the OUTPUT 1 port  audio signal follows HDBaseT and HDMI 1 port, the OUTPUT 2 port audio signal follows HDBaseT  and HDMI 2 port etc.    If HDMI ARC switch and HDBaseT ARC switch are turned on by ASCII command, the coaxial  and analog audio output can be the returned HDMI or HDBaseT display device’s audio, the  external audio source, or the extracted HDMI source device audio.  Note: During multi-audio, 3.5 audio has no audio output.    The RS-232 channel is also one-to-one transmission. For example, the RS-232 port of the  OUTPUT 1 at Matrix end follows the RS-232 port at HDBaseT Receiver 1, The RS-232  port of the OUTPUT 3 at Matrix end follows the RS-232 port at HDBaseT Receiver 3 etc.  Please see the following connection diagram.  Speaker 3                      HDMI Matrix        3      DVD          Headphone 3   ...
  • Page 18       Amplifier 1  HDMI Matrix 1        RS-232 port:  ▪ The RS-232 port of Matrix and receiver is a two-way  channel (you can connect PC at Matrix or receiver and  connect HDMI Matrix at receiver or Matrix).  ▪ The RS-232 port of Matrix and receiver is one-to-one  transmission (For example: RS-232 of OUTPUT 2 at  Matrix to RS-232 of HDBaseT Receiver 2).  ▪ You can use Upper computer or control software of the    Figure 3: Audio and RS-232 connection diagram  -  16 / 30 -   ...

  • Page 19: Web Gui User Guide

      B    G                        PC          PIN5: GND  PIN5: GND    9     9 4  4    8     8         PIN3: TXD  PIN3: RXD   7   7     PIN2: TXD ...
  • Page 20   variable, depending on what the specific machine returns).  For the details of RS-232 control, please refer to “12. RS-232 Control Command”.    -  18 / 30 -   ...
  • Page 21   Step 2: Connect the TCP/IP port of the Matrix to a PC with an UTP cable and set the IP  address of the PC to be in the same network segment with the Matrix.  Step 3: Input the IP address into your browser on the PC to enter Web GUI page.  After entering  the Web GUI  page, there will  be a Login page, as shown below:      Select the Username from the list and enter the password. The default passwords are:    Username  User  Admin Password  user  admin After entering the password, click the “LOGIN” button and the following Status page will  appear.    ■ Status Page  The status page provides basic information about the installed firmware version and the  network settings of the device.    -  19 / 30 -   ...
  • Page 22   ■ Video Page  You can do the following operations on the Video page:  ① Output:  The current device’s OUTPUT port. You can select signal source for it.  ② Input: You  can click the drop-down menu to select signal source for the corresponding  OUTPUT port.  ③ Presets Name: You can name the current scene with maximum length of 12 characters  (Chinese name is unsupported).  ④ Presets Set: You can restore the settings of the last saved audio-video matrix switching  relationship.  ⑤ Presets Save: You can save audio-video matrix switching relationship.  Presets Clear: You can clear the saved audio-video matrix switching relationship.  ⑥    ■ Audio-HDMI Page    You can do the following operations on the Audio HDMI page:  ① HDMI:  Audio channel of current...
  • Page 23   ■ Audio-Extract Page    You can do the following operations on the Audio Extract page:  ① Channel: Audio output channel for coaxial audio or analog audio.  ② Audio Source: The input source of the current audio channel. You can switch the input  source by clicking the corresponding drop-down box to select the desired input source.  ③ Audio Delay: Set the output delay. You can modify it by entering the corresponding value  (range: 0 ~ 300) in the input box.  ④ Mute: You can mute or unmute the audio output channel by clicking the blue button.  ⑤ Audio Volume(Analog): You can set the volume value (range: 0~30) for the analog output channel  by clicking “-”/“+”or entering the value in the input box.    ■ Input Page      You can do the following operations on the Input page:  ① Inputs:  Input channel of device. ...
  • Page 24   Set EDID for the User  Click the “Browse” button, then select the bin file. If you select the wrong EDID file, there will  be a prompt, as shown in the following figure:    Make sure to select the correct file, then you can check the name of the selected file. Select “User 1” or “User 2”, then click “Upload”. After successful setting, it will prompt as follows:      Download the EDID File for the Corresponding Input Channel  Click the drop-down box of “Select EDID File” to select the corresponding input channel. Then click “Download” to download the corresponding EDID file.    ■ Output Page      You can do the following operations on the Output page:  ① Outputs: Output channel of the device.  ② Name: The current output channel’s name. You can modify it by entering the corresponding  name (max length: 12 characters) in the input box (Chinese name is unsupported).  ③ Type: The current output channel’s type (HDMI or HDBT).  ④ Cable: It indicates the connection status of output ports. When the output port is connected  to the display, it shows green, otherwise, it shows gray.    -  22 / 30 -   ...
  • Page 25   ⑤ Scalar Mode: Set the current output resolution mode.  ⑥ ARC: Turn on/off the ARC function.  ⑦ Stream: Turn on/off the output stream.    ■ CEC Page    You can perform management on this page:  ① Input Control: You can control the operation of each input source by pressing the icons  on the page.  ② Output Control: You can control the operation of each display, such as power on/off,  volume +/-, active source switching.      ■ Network Page      -  23 / 30 -   ...
  • Page 26   Set the Default Network  Click “Set Network Defaults” button, there will be a prompt, as shown in the following figure:    Click “OK” to search the IP Address again, as shown in following figure:  After searching is completed, it will switch to the login page, the default network setting is  completed.    Modify User Password  Click the “User” button, enter the correct Old Password, New Password, and Confirm  Password, then click “Save”. After successful modification, there will be a prompt, as shown  in the following figure:      Note: Input rules for changing passwords:  The password can’t be empty.  New Password can’t be the same as Old Password.  New Password and Confirm Password must be the  same.    -  24 / 30 -   ...
  • Page 27   Modify Network Setting  Modify the Mode/IP Address/Gateway/Subnet Mask/Telnet Port as required, click “Save”  to save the settings, then it will come into effect.  After modification, if the Mode is “Static”, it will switch to the corresponding IP Address;  if the Mode is “DHCP”, it will automatically search and switch to the IP Address assigned  by the router.      ■ System Page    ① Panel Lock: Click “Panel Lock” to lock/unlock panel buttons. “On” indicates that panel  buttons are unavailable; “Off” indicates panel buttons are available.  ② Beep: Click “Beep” to turn on/off the beep.  ③ LCD: You can turn on/off the LCD and set the turn-on time (15s/30s/60s).  ④ Serial Baud Rate: Click the value to set the Serial Baud Rate.  ⑤ Firmware Update: Click “Browse” to select the update file, then click “Update” to complete  firmware update.  ⑥ Factory Reset: You can reset the machine to factory defaults by clicking “Reset”.  ⑦ Reboot: You can reboot the machine by clicking “Reboot”.  Note: After reset/reboot, it will switch to the login page.    -  25 / 30 -   ...

  • Page 28: Rs-232 Control Command

      RS-232 Control Command  The product also supports RS-232 control. You need a serial cable with RS-232 male head and  DB9 transfer USB male head. The RS-232 head of the serial cable is connected to the RS-232  control port with DB 9 at the rear of the Matrix, and the USB head of the serial cable is connected  to a PC. The connection method is as follows:  RS232                    Then, open a Serial Command tool on PC to send ASCII command to control the Matrix.    The ASCII command list about the product is shown as below.    ASCII Command  Serial port protocol. Baud rate: 115200, Data bits: 8bit, Stop bits:1, Check bit: 0  x - Parameter 1  y - Parameter 2  ! - Delimiter  Function Description  Example  Feedback  ASCII Command  Default Setting  Power  Power on  System Initializing...  Power on/off the device,z=0~1  s power z!  s power 1!  power on  Initialization Finished!  (z=0 power off, z=1 power on)  power off  POWER 0 ...
  • Page 29     -  27 / 30 -   ...
  • Page 30     Example  Function Description  Feedback  ASCII Command  Default Setting    MCU BOOT: V1.00.02  r fw version!  Get Firmware version  r fw version!  MCU APP: V1.00.01  WEB GUI: V1.01    Get the connection status of the  r link in x!  r link in 1!  hdmi input 1: connect  x input port，x=0~4(0=all)        hdmi output 1: connect  Get the connection status of the  r link out y!  r link out 1!  y output port，y=0~40=all)  hdbt output 1: connect          Reset to factory defaults  System Initializing...  s reset!  Reset to factory defaults  s reset!  Initialization Finished!  FW version 1.00.01  Enable/Disable buzzer function, ...
  • Page 31     Example  Function Description  Feedback  ASCII Command  Default Setting  Enable hdbt output 1  stream  Disable hdbt output 1  Set hdbt output y stream on/off,  s hdbt 1 stream 1!  stream  s hdbt y stream z!  y=0~4(0=all)  Enable hdbt all  s hdbt 0 stream 1!  z=0~1(0:disable,1:enable)  outputs stream  Enable hdbt all outputs  stream  Disable hdbt all outputs  stream  Enable hdbt output 1  Get hdbt output y stream status,  stream  r hdbt y stream!  r hdbt 1 stream!  y=0~4(0=all)  Disable hdbt output 1  stream  hdmi output 1 set to  Set hdmi output y port output  bypass mode  s hdmi 1 scaler 1!  hdmi all outputs  scaler mode，y=0~4(0=all),  s hdmi y scaler z!  set to bypass  z=1~3(1=bypass,2=4k- hdmi all outputs set to ...
  • Page 32   IN1 EDID: 4K2K60_  444,Stereo Audio 2.0  IN2 EDID: 4K2K60_  Get EDID status of the input x，  444,Stereo Audio 2.0  r edid in x!  r edid in 0!  x=0~4(0=all input)  IN3 EDID: 4K2K60_  444,Stereo Audio 2.0  IN4 EDID: 4K2K60_  444,Stereo Audio 2.0    -  30 / 30 -   ...
  • Page 33     Example  Function Description  Feedback  ASCII Command  Default Setting  r edid data hdmi 1!  EDID: 00 FF FF FF FF  Get the EDID data of the hdmi  r edid data hdmi y!  FF FF 00 ………  output y port，y=1~4  Get the EDID data of the hdbt  EDID: 00 FF FF FF  r edid data hdbt y!  r edid data hdbt 1!  output y port，y=1~4  FF  FF FF 00 ………  1,1080p,Stereo  Audio 2.0  2,1080p,Dolby/DTS 5.1 3,1080p,HD Audio 7.1  4,1080i,Stereo  Get all built-in EDID information  Audio 2.0  r internal edid!  r internal edid!  for unit support  …….  20,4K2K60,Dolby/  DTS 5.1 HDR  21,4K2K60,HD  Audio 7.1 HDR  Audio Setting  hdmi output 1 arc on  Turn on/off ARC of HDMI output y,  s hdmi 1 arc 1!  hdmi output 1 arc off  y=0~4(0=all) ...
  • Page 34   Mute on/off coax_analog output  Mute coax_analog  Mute off all coax_  s coax_analog out  s coax_analog out  audio y=0~4(0=all),  output 1 audio  analog out audio  y audio mute z!  1 audio mute 1!  z=0~1(z=0 off,z=1 on)    -  32 / 30 -   ...
  • Page 35     Example  Function Description  Feedback  ASCII Command  Default Setting  s analog out          1 audio vol        Analog output 1 audio  30! s analog  volume 30  all Analog output  s coax_analog out  Set analog output audio volume  out 1 audio    audio volume 20  y audio vol z!  y=0~4(0=all), z=0~30,+,-;  vol +!  Analog all outputs    audio volume 30  s analog out  0 audio vol  30! s analog  out 0 audio  vol +!  Coaxial_Analog         ...
  • Page 36   set input x fast forward by CEC,  input 1 fast forward    s cec in x ff!  s cec in 1 ff!  x=0~4(0=all input)  operation  set input x previous by CEC,  input 1 previous    s cec in x  s cec in 1 previous! x=0~4(0=all input)  operation  previous!    -  34 / 30 -   ...
  • Page 37     Example  Function Description  Feedback  ASCII Command  Default Setting  set input x next by CEC,  s cec in x next!  s cec in 1 next!  input 1 next operation  x=0~4(0=all input)  s cec hdmi out y  set hdmi output y power on by  s cec hdmi out 1  hdmi output 1 power  on!  CEC, y=0~4(0=all hdmi output)  on!  on  set hdbt output y power on by  s cec hdbt out y on!  s cec hdbt out 1 on! hdbt output 1 power on CEC, y=0~4(0=all hdbt output)  s cec hdmi out y  set hdmi output y power off by  s cec hdmi out 1  hdmi output 1 power  off!  CEC, y=0~4(0=all hdmi output)  off!  off  set hdbt output y power off by  hdbt output 1 power off s cec hdbt out y  s cec hdbt out 1 off!  CEC, y=0~4(0=all hdbt output)  off!  s cec hdmi out y  set hdmi output y volume mute by s cec hdmi out 1 ...
  • Page 38   r ip addr!  Get network IP address  r ip addr!  IP:192.168.62.106    -  36 / 30 -   ...
  • Page 39     Example  ASCII Command  Function Description  Feedback  Default Setting  Set subnet Mask  address:255.255.255.0  (Please use "s net  reboot!" command or  s subnet  s subnet  Set network subnet mask  repower device to apply xxx.xxx.xxx.xxx!  255.255.255.0!  new config!)  DHCP on, Device  can't config subnet  mask, set DHCP off  first.  Subnet Mask:  r subnet!  r subnet!  Get network subnet mask  255.255.255.0  Set gateway:  192.168.1.1  Please use "s net  reboot!" command or  s gateway  s gateway  Set network gateway  repower device to  xxx.xxx.xxx.xxx!  192.168.1.1!  apply new config!  DHCP on, Device can't  config gateway, set  DHCP off first. ...
  • Page 40   s uart 1 type 0  s uart x type z  Send data y from x local and hdbt  LocalUart1 data:  senddata abcdefg  senddata y end!  uart, z=0 ascii, z=1 hex ,x=0-4  abcdefg  end!  Get the Status of x local and hdbt  r uart status x!  r uart status 1!  uart , x=0-4    -  38 / 30 -   ...

  • Page 41: Application Example

      Application Example          Amplifier      HDMI Matrix with  RS-232 function              DVD  2.0 Speakers    ipad        Power Supply                                 ...

  • Page 42: Tech Support

      Tech Support    Before contacting tech support, we may have answered your question already! Visit our  BZBGEAR support page (bzbgear.com/support) for valuable information on our products.    Here you will find our Knowledge Base (bzbgear.com/knowledge-base) consisting of tutorials,  quick start guides, and step-by-step troubleshooting instructions. Also visit our YouTube channel  BZB TV (youtube.com/c/BZBTVchannel) for help setting up, connecting, and other how-to  videos regarding our products.    If you still need help, please call 1.888.499.9906, email support@bzbgear.com, or chat at  bzbgear.com.    Warranty  BZBGEAR Pro AV products and Cameras come with a three-year warranty. An extended two- year warranty is available for our Cameras upon registration for a total of five years.  For an extended two-year warranty on our Cameras, follow these steps:  1. Register your Camera within 90 days of purchase by visiting bzbgear.com/warranty.  2. Complete the registration form. Provide all necessary proof of purchase details, including  serial number and a copy of your sales receipt.  For complete warranty information, please visit bzbgear.com/warranty or scan the QR code.           Mission Statement  BZBGEAR manifests from the competitive nature of the audiovisual industry to innovate while  keeping the customer in mind. AV solutions can cost a pretty penny, and new technology only  adds to it. We believe everyone deserves to see, hear, and feel the advancements made in  today’s AV world without having to break the bank. BZBGEAR is the solution for small to  medium-sized applications requiring the latest professional products in AV.        We live in a DIY era where resources are abundant on the internet. With that in mind, our team  -  40 / 30 -   ...
  • Page 43   offers system design consultation and expert tech support seven days a week for the products  in our BZBGEAR catalog. You’ll notice comparably lower prices with BZBGEAR solutions, but  the quality of the products is on par with the top brands in the industry. The unparalleled  support from our team is our way of showing we care for every one of our customers. Whether  you’re an integrator, home theater enthusiast, or a do-it-yourselfer, BZBGEAR offers the  solutions to allow you to focus on your project and not your budget. With BZBGEAR solutions,  but the quality of the products is on par with the top brands in the industry. The unparalleled  support from our team is our way of showing we care for every one of our customers. Whether  you’re an integrator, home theater enthusiast, or a do-it-yourselfer, BZBGEAR offers the  solutions to allow you to focus on your project and not your budget.  -  41 / 30 -   ...
