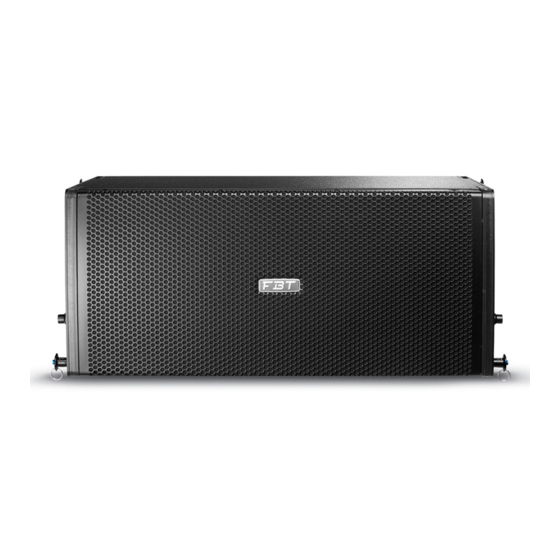

Summary of Contents for Fbt MUSE 210L
- Page 3 INDICE INDEX ATTENZIONE - PRECAUZIONI ATTENTION - PRECAUTIONS DESCRIZIONE DESCRIPTION SPECIFICHE TECNICHE TECHNICAL SPECIFICATIONS DIMENSIONI DIMENSIONS PANNELLO POSTERIORE REAR PANEL ACCESSORI 5 - 6 ACCESSORIES 18 - 19 GUIDA AL MONTAGGIO DEL SISTEMA IN ARRAY VERTICALE 7 - 8 - 9 - 10 - 11 - 12 HOW TO ASSEMBLE THE SYSTEM IN A VERTICAL ARRAY 20 - 21 - 22 - 23 - 24 - 25 GUIDA AL MONTAGGIO DEL SISTEMA IN GROUND STACKING...
-
Page 4: Importanti Istruzioni Di Sicurezza
ATTENZIONE ATTENZIONE ATTENZIONE RISCHIO DI SHOCK ELETTRICO NON APRIRE PER EVITARE IL RISCHIO DI SHOCK ELETTRICO NON APRIRE IL COPERCHIO NON USARE UTENSILI MECCANICI ALL'INTERNO CONTATTARE UN CENTRO DI ASSISTENZA QUALIFICATO PER EVITARE IL RISCHIO DI INCENDIO O DI SHOCK ELETTRICO NON ESPORRE L'APPARECCHIATURA ALLA PIOGGIA O ALL'UMIDITA' QUESTO SIMBOLO AVVERTE, LADDOVE APPARE, LA PRESENZA DI UNA... - Page 5 Un sistema true line array in cui la più avanzata tecnologia si fonde con una fine progettazione italiana: ecco le caratteristiche di MUSE210L, la nuova soluzione FBT per il rinforzo del suono che propone una ridefinizione dei sistemi line array in chiave più moderna in termini di potenza, dimensioni, leggerezza, flessibilità...
- Page 6 16LF / 32HF Impedenza nominale 60Hz - 18kHz 101LF / 112HF Sensibilità (@1W / 1m) 128 / 135 attivo esterno Filtro HP raccomandato 32Hz - 24dB oct. Processore digitale con preset FBT Filtro esterno raccomandato 2 x Speakon NL4 IN&THROU...
-
Page 7: Pannello Posteriore
PANNELLO POSTERIORE CAUTION: IT IS ADVISABLE TO USE 210L AN AMPLIFIER WITH AN RMS OUTPUT POWER ACCORDING TO TECHNICAL SPECIFICATIONS. Precision Coverage Vertical Passive Array Nominal Impedance (LF/HF): 16/32 Ohm Recommended Amp. (LF/HF): 800/200W RMS Long Term Power (LF/HF): 400/100W Sensitivity @1W,1m (LF/HF): 101/112 dB Max SPL (cont./peak):... - Page 10 Il file del modello acustico per EASE FOCUS del sistema MUSE è disponibile sul sito della FBT: www.fbt.it...
- Page 11 Tutti gli accessori di sospensione sono stati progettati per garantire un fattore di sicurezza pari a 5:1 con la massima configurazione del sistema che comprende 16 diffusori MUSE 210L (fig.3) Nel caso in cui le normative locali vigenti richiedano un fattore di sicurezza >5:1 è necessario verificare le dimensioni del sistema o variare gli...
- Page 12 Il supporto di aggancio per il sollevamento è asimmetrico e può essere disposto in due posizioni (A e B). Le due diverse posizioni permettono lo spostamento del supporto e di conseguenza l’angolazione del sistema a passi intermedi, usando gli stessi fori di fissaggio. Muovere il supporto di aggancio nella posizione suggerita dal software di puntamento EASE FOCUS.
- Page 15 Togliere le sei viti dalla parte posteriore del diffusore, posizionare la cover antipioggia e fissarla usando le viti precedentemente tolte.
- Page 20 Recommended amplifier 800LF / 200HF Long term power 400LF / 100HF Short term power IEC 268-5 1600LF / 400HF 16LF / 32HF Nominal Impedance 60Hz - 18kHz 2x10 - 2.5 coil 2x1 - 1.7 coil 101LF / 112HF Sensitivity (@1W / 1m) ext.
- Page 21 CAUTION: IT IS ADVISABLE TO USE 210L AN AMPLIFIER WITH AN RMS OUTPUT POWER ACCORDING TO TECHNICAL SPECIFICATIONS. Precision Coverage Vertical Passive Array Nominal Impedance (LF/HF): 16/32 Ohm Recommended Amp. (LF/HF): 800/200W RMS Long Term Power (LF/HF): 400/100W Sensitivity @1W,1m (LF/HF): 101/112 dB Max SPL (cont./peak): 128/135...
- Page 24 The software is available for download at AFMG website: focus.afmg.eu EASE FOCUS acoustic model for the MUSE system is available on FBT website: www.fbt.it...
- Page 25 MS F210 flybar, hoist chains, motors, cables and any additional weight. Should the above safety regulations and calculation of the overall weight fail to be complied with, FBT Elettronica will not be liable for any damages to persons and things.
- Page 26 Hoocking device for lifting operations The hooking device for system lifting is asymmetrical and two different positions are possible (A and B). These two positions allow to move the device and, consequently, it change system angle at intermediate steps, by using the same fixing holes.
- Page 29 RAIN COVER ASSEMBLY Remove the six screws on speaker’s back, put the cover on and fix it by means of the screws you removed.
- Page 32 CODE 40753#042016...
