Het Beveiligingssysteem - Beveiligingsdetector Model 770EML
De installatieprocedures zijn hetzelfde voor roldeuren en kanteldeuren.
Kijk op het etiket op de aansluitkant van elk element om de
detectoren te identificeren.
Het zendende oog stuurt een onzichtbare lichtstraal naar het
ontvangende oog.
Als de lichtstraal door een obstakel onderbroken wordt terwijl de
garagedeur dichtgaat, stopt de deur en gaat weer terug naar de
volledig geopende stand.
De elementen kunnen willekeurig aan beide zijden van de
garagedeur bevestigd worden (Afbeelding 1) mits de zon nooit
recht in de lens van het ontvangende oog schijnt; de steunen
moeten echter zo bevestigd worden dat het zendende en
ontvangende oog naar elkaar toegekeerd zijn, zoals getoond in
Afbeelding 1.
De steunen moeten stevig op een solide ondergrond bevestigd
worden, bijvoorbeeld de posten aan weerszijden van de deur; of
voeg op beide plaatsen een stuk hout toe als u de elementen op
metselwerk monteert.
Er mogen zich geen obstakels op de baan van de onzichtbare
lichtstraal bevinden. Geen enkel deel van de garagedeur
(deurgeleiders, veren, scharnieren, rollers of andere onderdelen)
mag de lichtstraal doorkruisen tijdens het dichtgaan van de deur.
Als dit wel het geval is, gebruik dan een stuk hout om de plaatsen
waar de detectorelementen gemonteerd zijn uit te bouwen tot de
minimale diepte die nodig is om een onbelemmerde baan voor de
lichtstraal te verzekeren.

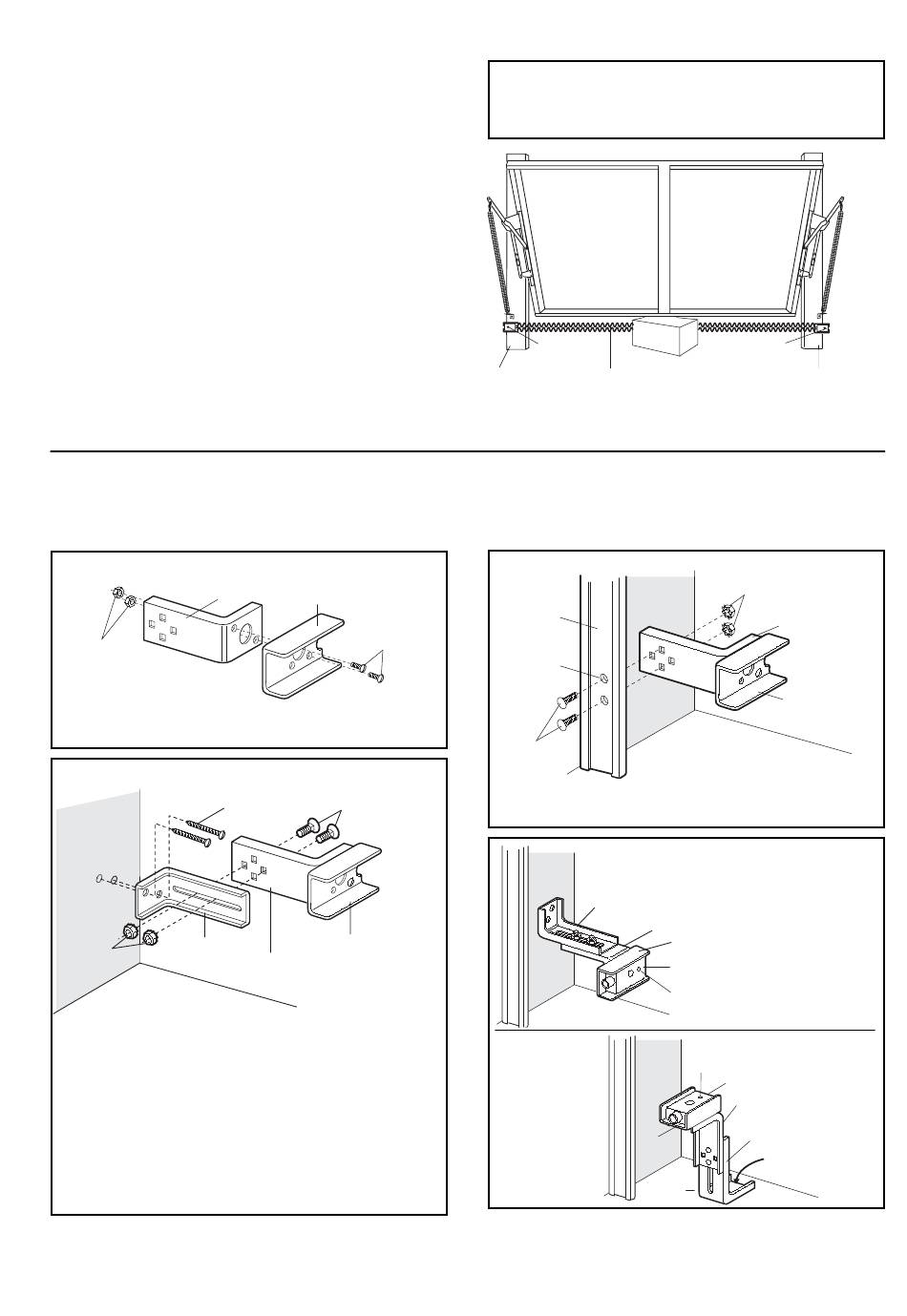

Afbeeldingen 2, 3 en 4 tonen de aanbevolen montage van de steun(en) en houder(s) voor het installeren van de detectorelementen op de
muur aan weerszijden van de garagedeur, zoals afgebeeld, of op de posten van de garagedeur zelf.
Afbeelding 5 laat variaties zien, die misschien beter overeenkomen met de vereisten van uw specifieke installatie. Zorg ervoor dat de
steunen en houders goed uitgelijnd zijn, zodat de detectors aan weerszijden van de garagedeur recht tegenover elkaar komen.
Installatie
Montagesteun met
vierkante gaten
#10-32
Zelfborgende
moeren
• Bevestig de houders op de montagesteunen met de vierkante
gaten met behulp van de getoonde ijzerwaren.
Installatie op de GARAGEMUUR
1/4x1-1/2"
Moerschroeven
Mur in
de garage
Montagesteun
1/4"-20
met sleuf
Zelfborgende
moeren
• Monteer elke set op de steun met sleuf met behulp van de getoonde
ijzerwaren. Teken de uitlijning van de steunen af aan de linker en
rechter kant van de deur. Draai de zelfborgende moeren licht vast.
• Gebruik de montagegaten van de steun als patroon voor het
aanmerken en boren van (2) aanzetgaten met een doorsnede
van 4,8mm aan weerszijden van de garagedeur op 100mm tot
150mm boven de vloer (maar niet hoger dan 150mm).
• Bevestig de steunen met houder met 1/4"x1-1/2"
moerschroeven zoals afgebeeld.
• Stel de linker en rechter steun met houder af op dezelfde
afstand vanaf het montageoppervlak. Zorg ervoor dat alle
obstakels gevormd door onderdelen van de deur uit de weg
zijn. Draai de moeren stevig vast.
AFBEELDING 2
Houder
#10-32x3/8"
Bouten
AFBEELDING 3
1/4-20x1/2" Slotbouten
(met vierkante hals)
Houder
Montagesteun met
vierkante gaten
Ter bescherming van kleine kinderen dient u de Beveiligingsdetector op
niet meer den 100mm-150mm boven de garagevloer te installeren.
Schakel de stroom naar de deuropener uit voordat u de
Beveiligingsdetector installeert.
Detector-
element
Linkerkant Onzichtbare lichtstraal
van de garage veiligheidszone
AFBEELDING 1: De deur gezien vanuit de garage
MONTAGE
Installatie op GARAGEDEURPOST
Garage-
deurpost
Boor
9,5mm
gaten
1/4-20x1/2"
Slotbouten
• Leg de steunen met sleuf terzijde. Boor 9,5mm gaten in elke
deurpost en zet de steunen met houders stevig vast met de
getoonde ijzerwaren.
Muur
in de
Montage-
garage
steun
met sleuf
Garage-
vloer
8-NE
Detector-
element
Rechterkant
van de garage
AFBEELDING 4
1/4"-20
Zelfborgende moeren
Muur in
de garage Montagesteun met
vierkante gaten
Houder
AFBEELDING 5
Alternatieve montage
op de muur
Montage-
steun met
vierkante gaten
Houder
Detector
Indicatielampje
Alternatieve
Muur Indicatie-
montage op
in de
lampje
de vloer
garage
Detector
Montagesteun met
vierkante gaten
Montagesteun
met sleuf
Houder Bevestig met
betonankers
(niet bijgeleverd)
Garage-
vloer
