Chamberlain Protector System 770EML Manual page 10

Il sistema "Protector" - Sensore di sicurezza per l'inversione del movimento Modello
Il procedimento d'installazione è lo stesso per porte a sezioni e porte intere.
Guardare l'etichetta sull' estremità del connettore di ciascuna
cassetta per identificare i sensori.
L'occhio trasmittente trasmette all'occhio ricevente un raggio di
luce invisibile.
Se un ostacolo interrompe il raggio di luce mentre la porta del
garage si sta chiudendo, la porta si ferma e comincia a muoversi in
direzione contraria fino ad essere completamente aperta.
Le unità possono essere installate da una parte o dall'altra della porta
del garage (figura 1) purché il sole non colpisca mai direttamente le
lenti dell'occhio ricevente, ma le mensole devono essere collegate e
fissate in modo che l'occhio ricevente e quello trasmittente siano l'uno
di faccia all'altro, come illustrato nella figura 1.
Le mensole devono essere fissate saldamente a una superficie
solida come un traversino su un lato o l'altro della porta o sarà
necessario aggiungere un pezzo di legno in ognuno dei due posti
se l'installazione è fatta in una costruzione di mattoni.
Non ci devono essere ostruzioni sul percorso del raggio di luce
invisibile. Nessuna parte della porta del garage (o del binario della
porta, delle molle, delle cerniere o di altre parti metalliche) deve
interrompere il raggio quando la porta si chiude. Altrimenti
bisogna,con un pezzo di legno, costruire la posizione per ogni
sensore alla minima profondità richiesta perché non ci siano
interferenze con il raggio luminoso.
Le figure 2, 3, e 4 mostrano l'assemblaggio che è raccomandato per la mensola(mensole) e i pezzi a forma di "C", basato sulla installazione
a parete dei sensori su ciascun lato della porta del garage, come illustrato, o sugli stessi binari della porta del garage.
Le figure 5 offrono alternative che possono soddisfare meglio i requisiti di casi specifici. Assicurarsi che i pezzi a forma di "C" e le
mensole siano allineati in modo che i sensori siano l' uno di fronte all'altro da una parte all'altra della porta del garage.
Installazione
Mensola di montaggio
con fori quadrati
#10-32
Dado di
fermo
• Fissare i pezzi a forma di "C" alle mensole di montagggio
usando la bulloneria illustrata.
Installazione sulla PARETE del garage
Viti a testa quatro
Parete
del garage
Mensola di
1/4"-20
montaggio
Dado di
a fessure
fermo
• Collegare ogni assemblaggio con una mensola a fessure,
usando la bulloneria illustrata. Notare l'allineamento delle
mensole per il lato sinistro e quello destro della porta.
Serrare a mano i dado di fermo.
• Usare i fori per il montaggio della mensola come mascherina
per localizzare e forare (2) fori piloti di diametro 4,8mm su
entrambi i lati della porta del garage, a 100mm-150mm dal
pavimento ( ma a non più di 150mm).
• Fissare gli assemblaggi della mensola con 1/4"x1-1/2" viti a
testa quadra come illustrato.
• Regolare gli assemblaggi della mensola del lato destro e di
quello sinistro alla stessa distanza dalla superficie di
montaggio. assicurarsi che tutte le ostruzioni alle parti
metalliche della porta siano rimosse. Fissare saldamente i dadi.
FIGURA 2
Pezzo a
forma di "C"
#10-32x3/8"
Viti
FIGURA 3
1/4-20x1/2"
1/4x1-1/2"
Bullone a testa rotonda
(con spalla quadrata)
Pezzo a
forma di "C"
Mensola di
montaggio
con fori quadrati
Per proteggere bambini piccoli, installare il sistema "Protector" a
non più di 100mm-150mm dal pavimento del garage.
Prima di installare il sistema "Protector" togliere la corrente
all'apriporta.
Unità del
sensore
Lato sinistro Area di protezione del
del garage raggio di luce invisibile

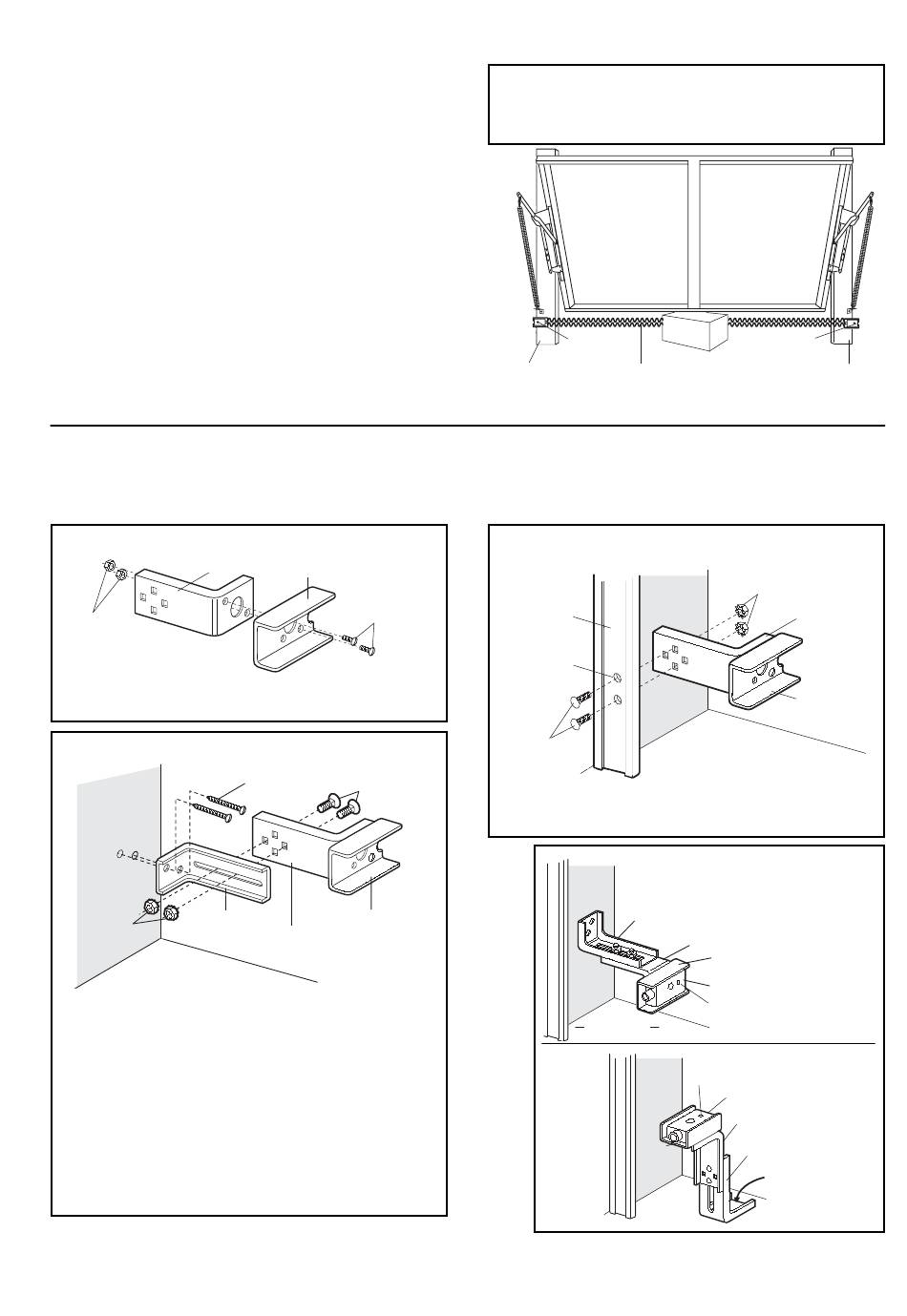

Figura 1: Guardando la porta dall'interno del garage
MONTAGGIO
Binario della
porta del
garage
Drillare fori
di 9,5mm
1/4-20x1/2"
Bullone a
testa rotonda
• Scartare la mensola a fessure. Praticare fori di 9,5mm in
ciascun binario e fissare saldamente con la bulloneria come
illustrato.
Parete
del
garage
Pavimento
del garage
10-IT
Unità del
sensore
Installazione sul binario
della PORTA del garage
1/4"-20
Dado di fermo
Parete
del garage
Montaggio a parete -
Alternativa
Mensola di
montaggio
a fessure Mensola di
montaggio con
fori quadrati
Pezzo a
forma di "C"
Sensore
Luce dell'indicatore
Montaggio a
Luce dell'-
Parete
pavimento -
indicatore
del
Alternativa
Sensore
garage
Mensola di montaggio
con fori quadrati
Mensola di
montaggio
Pezzo a
a fessure
forma
di "C
Fissare con
ancoraggi per
calcestruzzo
Pavimento
(non forniti)
del garage
770EML
Lato destro
del garage
FIGURA 4
Mensola di
montaggio con
fori quadrati
Pezzo a
forma di "C"
FIGURA 5
