MODALITÀ DI APPRENDIMENTO
In base al modello, sul sensore sono disponibili una o più modalità di
apprendimento, studiate per consentire diverse applicazioni (vedere
il paragrafo Impostazioni).
La selezione della modalità di apprendimento desiderata e la
regolazione del sensore si effettuano premendo il pulsante TEACH (T)
e osservando il comportamento del LED verde; ogni volta che il LED
commuta viene selezionata una nuova modalità di apprendimento.
Una volta selezionata una modalità di apprendimento, questa
può essere confermata rilasciando il pulsante TEACH entro 3s
dalla selezione. In caso contrario, se il pulsante TEACH viene
tenuto premuto per più di 3s dopo la selezione della modalità di
apprendimento, quest'ultima viene scartata e viene selezionata
quella successiva (se disponibile).
Se si tiene premuto il pulsante TEACH fino a quando l'ultima
modalità di apprendimento disponibile non viene scartata, si ottiene
un reset di fabbrica.
In caso di errore durante la procedura di apprendimento (ad
esempio, se si cerca di eseguire l'apprendimento al di fuori del
range operativo), il LED giallo lampeggia con uno stato di errore.
L'errore può essere annullato premendo e rilasciando il pulsante di
apprendimento. Il sensore torna allo stato precedente all'errore.
CONTROLLI TEACH
Pulsante Teach (Non disponibile per il modello G03)
Il pulsante Teach può essere utilizzato per modificare la funzione L/B
del sensore o per eseguire modalità di apprendimento diverse.
Interazione I_U
Il LED verde commuta per indicare l'avanzamento della procedura
al passo successivo.
Indicatore di errore
Il LED giallo può lampeggiare in caso di errore di apprendimento.

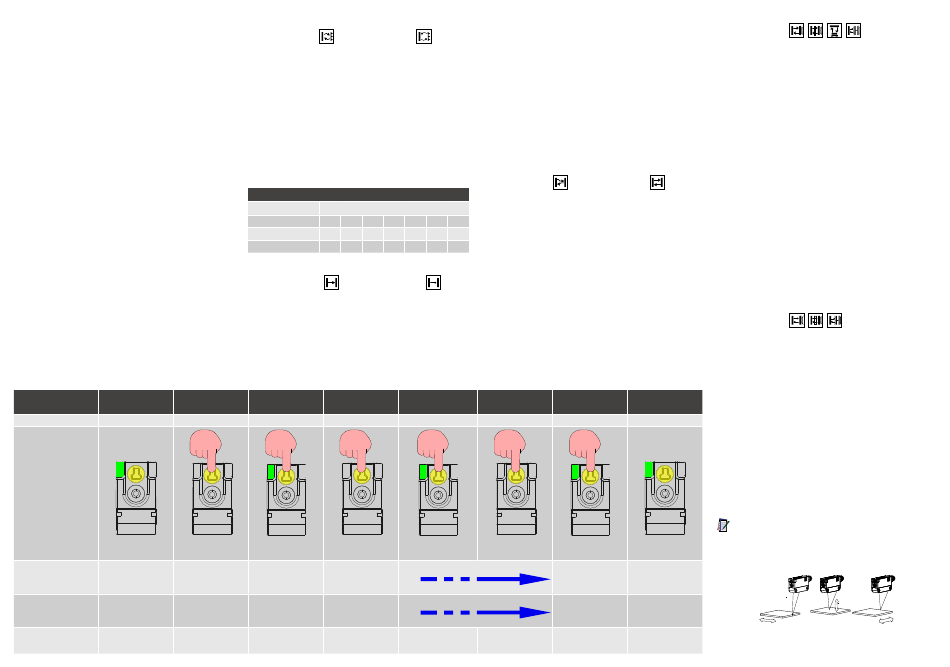

FUNZIONI MODALITÀ APPRENDIMENTO
Premere per
almeno...
Gruppo funzionale Inattivo
Feedback visivo
LED verde acceso LED verde spento
S3N-xx-5-C03/C13/
Apprendimento
Inattivo
B03/FG03 Standard (oggetto)
Apprendimento
S3N-PH-5-M03 Inattivo
Standard (oggetto)
Apprendimento
S3N-PR-5-M03 Inattivo
Standard (oggetto)
IMPOSTAZIONI
S3N-PR-5-B03-OZ e S3N-PH-5-B03-OZ
Posizionare il sensore e il riflettore ai lati opposti del campo di
rilevamento desiderato e eseguire la Procedura di Apprendimento
desiderata.
Teach1 (Apprendimento Standard): il sensore è impostato in
modo da utilizzare la massima riserva di segnale consentita.
Teach 2 (Sensibilità Massima): il sensore è configurato alla
sensibilità massima. Utilizzare questa impostazione quando si
esegue l'allineamento del sensore.
Teach 3 (Comportamento commutazione L/B): il comportamento
del sensore alterna le modalità Luce ON e Buio ON.
Impostazioni tramite IO-Link: le procedure di apprendimento di
cui sopra possono essere avviate anche tramite IO-Link. Inoltre, è
possibile effettuare una regolazione fine della sensibilità modificando
i parametri di sensibilità.
Tab.1: S3N...B03 tabella distanza operativa (m)
Riflettori Disponibili
RIFLETTORI
R1 R2 R3
S3N-PR-5-B03-OZ 2,5 6,0 3,0
S3N-PH-5-B03-OZ 10 12 8,0
S3N-PR-5-FG03-OZ e S3N-PH-5-FG03-OZ
Posizionare l'emettitore e il ricevitore ai lati opposti del campo di
rilevamento. Una volta definita la posizione del ricevitore (F03),
regolare la direzione del trasmettitore (G03) al centro del campo di
rilevamento angolare. Per eseguire questa procedura: individuare
1s 3s 6s
Teach1 Teach2 Teach3
LED verde acceso LED verde spento
Impostazione Selezione L/B
sensibilità massima (Commutazione)
Trasparente/brillante
Selezione L/B
(apprendimento o
(Commutazione)
sfondo)
Trasparente/brillante
(apprendimento o Trasporto
sfondo)
gli angoli in cui il LED giallo (OUT) si accende e si spegne in entrambe
le direzioni (verticale e orizzontale), quindi fissare l'emettitore al
centro tra questi angoli. Eseguire la Procedura di Apprendimento
desiderata selezionandola tra quelle disponibili (vedere tabella
Funzioni Modalità di Apprendimento):
Teach1 (Apprendimento Standard): Il sensore è impostato in
modo da sfruttare la massima riserva di segnale consentita.
Teach 2 (Sensibilità Massima): il sensore è configurato alla
sensibilità massima. Utilizzare questa impostazione quando si
esegue l'allineamento del sensore.
Teach 3 (Comportamento commutazione L/B): il comportamento
del sensore alterna le modalità Luce ON e Buio ON.
Impostazioni tramite IO-Link: Le procedure di apprendimento di
cui sopra possono essere avviate anche tramite IO-Link. Inoltre, è
possibile effettuare una regolazione fine della sensibilità modificando
i parametri di sensibilità.
Per migliorare l'immunità alla luce ambientale, è inoltre possibile
selezionare la frequenza di emissione tramite i parametri IO-Link.
S3N-PR-5-C03-OZ
Posizionare il sensore davanti al target entro il campo di rilevamento
consentito ed eseguire la Procedura di Apprendimento desiderata
selezionandola tra quelle disponibili (vedere tabella Funzioni della
R4 R5 R6 R7
Modalità di Apprendimento):
3,5 7,0 4,5 6,0
Teach1 (Apprendimento Standard): Il sensore è impostato per
avere una sensibilità standard e una forte immunità al rumore.
10 14 12 12
Teach 2 (Sensibilità Massima): il sensore è configurato alla
sensibilità massima. Utilizzare questa impostazione quando si
esegue l'allineamento del sensore.
Teach 3 (Comportamento commutazione L/B): il comportamento
del sensore alterna le modalità Luce ON e Buio ON.
Impostazioni tramite IO-Link: Le procedure di apprendimento di
cui sopra possono essere avviate anche tramite IO-Link. Inoltre, è
possibile effettuare una regolazione fine della sensibilità modificando
i parametri di sensibilità.
9s 12s
Teach4 Teach5
LED verde acceso LED verde spento LED verde acceso
Saltato - Nessuna COMMUTAZIONE LED
Ripristinare le
impostazioni di
Tenere premuto fino all'accensione
Saltato - Nessuna COMMUTAZIONE LED
Ripristinare le
impostazioni di
Tenere premuto fino all'accensione
Ripristinare le
Selezione L/B
Trasporto Avanzato impostazioni di
(Commutazione)
S3N-PR-5-M03-OZ
Posizionare il sensore davanti al target entro il campo di
rilevamento ed eseguire la Procedura di Apprendimento desiderata
selezionandola tra quelle disponibili (vedere tabella Funzioni della
Modalità di Apprendimento):
Teach1 (Apprendimento standard BGS su target): Posizionare
il sensore davanti al target da rilevare entro il campo di rilevamento
ed eseguire Teach 1. Il sensore è impostato per rilevare il target nella
posizione appresa.
Teach 2 (Trasparente/Brillante): Posizionare il sensore davanti a
uno sfondo stabile entro il campo di rilevamento ed eseguire Teach
2. Il sensore è impostato per rilevare oggetti trasparenti o brillanti
tra il sensore e lo sfondo.
Teach 3 (Trasportatore): Posizionare il sensore davanti a un
nastro trasportatore in movimento ed eseguire Teach 3. Il sensore è
impostato per rilevare in modo affidabile gli oggetti che scorrono sul
nastro trasportatore. È disponibile una staffa speciale per facilitare
la configurazione meccanica di questa applicazione.
e S3N-PR-5-C13-OZ
Teach 4 (Trasportatore Avanzato): Posizionare il sensore davanti
a un nastro trasportatore in movimento ed eseguire Teach 4. Il
sensore è impostato per rilevare in modo affidabile gli oggetti che
scorrono sul nastro trasportatore. È disponibile una staffa speciale
per facilitare la configurazione meccanica di questa applicazione.
Teach 5 (Comportamento commutazione L/B): Il comportamento
del sensore alterna le modalità Luce ON e Buio ON.
Impostazioni tramite IO-Link: Le procedure di apprendimento di
cui sopra
possono essere avviate anche tramite IO-Link. Inoltre, è possibile
effettuare una regolazione fine della sensibilità modificando i
parametri di sensibilità.
Con IO-Link è possibile inoltre attivare la modalità finestra: il
sensore rileverà gli oggetti all'interno di un intervallo regolabile (che
deve essere contenuto nel range operativo del sensore).
S3N-PH-5-M03-OZ
Posizionare il sensore davanti al target entro il campo di
rilevamento ed eseguire la Procedura di Apprendimento desiderata
selezionandola tra quelle disponibili (vedere tabella Funzioni della
Modalità di Apprendimento):
Teach1 (Apprendimento standard BGS su target): Posizionare
il sensore davanti al target da rilevare entro il campo di rilevamento
ed eseguire Teach 1. Il sensore è impostato per rilevare il target nella
posizione appresa.
20s Rilascio pulsante
Teach 2 (Trasparente/Brillante): Posizionare il sensore davanti a
uno sfondo stabile entro il campo di rilevamento ed eseguire Teach
Teach6 Inattivo
2. Il sensore è impostato per rilevare oggetti trasparenti o brillanti
tra il sensore e lo sfondo.
Teach 3 (Comportamento commutazione L/B): Il comportamento
del sensore alterna le modalità Luce ON e Buio ON.
Impostazioni tramite IO-Link: Le procedure di apprendimento di
cui sopra possono essere avviate anche tramite IO-Link. Inoltre, è
possibile effettuare una regolazione fine della sensibilità modificando
i parametri di sensibilità.
Con IO-Link è possibile inoltre attivare la modalità finestra: il
sensore rileverà gli oggetti all'interno di un intervallo regolabile (che
deve essere contenuto nel range operativo del sensore).
NOTA: I sensori S3N-PR/PH-M03 sono in grado di rilevare
correttamente gli oggetti quando la testa del sensore è installata
perpendicolarmente all'oggetto in movimento. Installare la testa del
sensore come illustrato di seguito per ridurre al minimo gli errori di
LED verde acceso
rilevamento.
Inattivo
fabbrica
Inattivo
fabbrica
Inattivo
fabbrica
Correct Correct Incorrect
Corretto Corretto Errato
