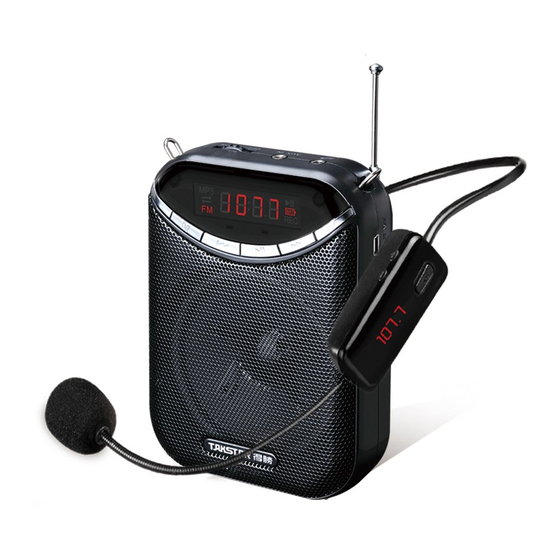

Takstar E190M Quick Start Manual

欢迎使用 TAKSTAR 便携式多媒体扩音器。本产品是专为教学、导游和参观等
设计的，采用PO²数字功率合成技术，提供更长久的电池使用时间和更大输出功
率，是教学、导游的理想选择。在使用之前，请仔细阅读说明书，以便能正确的
操作，发挥本扩音器的理想性能。
产品特性
· 采用PO²数字功率合成技术，提供高达10W的音频功率输出
· 选用稀土材料扬声器，重量更轻、音质更好、声音更大
· 具有音乐播放功能，支持U盘、TF储存卡的多媒体音频文件播放
· LED高亮度数码显示屏，直观掌控播放状态
· 具有一键录音功能，可录制MIC语音及FM广播电台
· 支持FM广播接收，全自动搜索和保存电台
· 内置大容量锂电池，以及MCU充电管理系统，使用安全可靠，充电只需5小时，
使用时间可达8-12小时
· 产品符合人体工学原理设计，造型新颖，外观时尚，使用舒适
控制面板功能示意图
12
11
电源开关：向ON方向转动旋钮，听到"滴"一声，此时LED数码显示屏
示"Lod"，表示扩音器已通电并进入扩音状态。继续向左转动旋钮声音越大，
反之，声音越小直至关机
AUX IN 输入插孔：用 Ø3.5mm连接线，将DVD 、MP3等音乐信号导入本扩音
器中，做为有源音箱使用
MIC IN 输入插孔： 将头戴式麦克风插头插入此孔，进入扩音状态
上一曲按键 ：在MP3播放状态时，短按此键为上一曲，长按此键可快退当前
播放的曲目；在FM播放状态时，短按此键可选上一个频道，长按此键可半自动
搜台
播放/暂停按键 ：短按此键可控制MP3、FM、录音的播放与暂停。在MP3播
放时，长按此键可以快速读取录音文件；在FM播放时，长按此键进入全自动搜
台
下一曲按键 ：在MP3播放状态时，短按此键为下一曲，长按此键可快进当前
播放的曲目；在FM播放状态时，短按此键可选下一个频道，长按此键可半自动
搜台
音乐循环按键：按此键设定与取消当前音乐曲目的循环播放状态
功能切换按键：短按此键可切换MP3模式、FM模式及"Lod（扩音）"模式；
长按此键进入录音模式，重复操作可保存退出录音模式。
录音操作：在FM模式下长按此键可录制当前播放的FM内容；在MP3模式下长
按此键可录制MIC语音。（录音操作只能在FM或MP3模式下进行）
LED数码显示屏：可显示当前的工作状态及电池电量显示。当电池电量标识
" "闪烁时，表示电池低电压，此时应及时充电，以确保本机正常运作
电源适配器输入插孔：将DC 5V直流电源插入此孔进行充电
TF 卡插口：根据示意的插卡方向插入TF 内存卡，插入时，听到"嗒"一声，
表示已安装到位并将其锁住；取卡时只要将卡往下按，听到"嗒"一声，TF 内
存卡会自动弹出来
12
USB移动内存插孔：可支持大容量U盘
天线
13
肩挂扣
14
背扣：安装时，把背扣对准机壳的扣位方向按下，顺时针转动背扣，可以把背
15
扣固定在机壳上，反之，逆时针转动背扣即可取出
广东省电声工程技术研究开发中心
广东得胜电子有限公司制造
地址：广东省惠州市博罗县龙溪镇富康一路2号
电话： 400 6828 333
13
14
传真：0752-6383950 邮箱：
使用说明
1. 将头戴麦克风正确的佩戴在头部，并调整好麦克风的拾音角度
2. 将Ø3.5mm的麦克风插头插入麦克风输入孔内
3. 打开电源，LED数码显示屏显示"Lod"时，调整音量到合适的音量大小
4. 使用过程中，若LED数码显示屏上的"
电
注意事项
1. 请不要将外部的音源信号（如DVD、MP3等）从MIC插孔输入，以免声音幅度过
大而失真
2. 为了达到良好效果，请对准头戴麦克风的咪芯（1-2cm）处发音，以防方向不正
引起啸叫
3. 非专业技术人员请不要擅自拆机改装或维修；如有问题或服务需求请联系当地经
销商
4. 低电量或长时间不使用时应将电池充满电，以确保电池的使用寿命
5. 请勿将电池或电池组放在日照、火烤等类似过热环境中
6. 注意：电池或电池组更换不当会有爆炸危险，只能用同样类型或等效类型的电池
来更换并注意电池极性
7. 禁止：禁止电池反接，短路，猛烈撞击和作为儿童玩具；不能使用其他充电装置
为本机电池充电，也不能用本机为其他的电池充电，使用不当会有爆炸危险；禁
止对非充电电池充电
8. 整机及附件都应放置在室内干燥通风处，避免雨淋、水滴、进水、重摔及覆盖通
风孔
9. 为保护环境，请将废弃电池放入指定的分类垃圾桶或寄回给生产商，不可直接丢
弃
10. 应保持电源或充电适配器的操作方便。长时间不用时，请将适配器从电源插座中
拔出
11. 本产品适用海拔及气候条件由选配的适配器决定，适配器上图标代表含义如下：
15
2000 m
技术参数
· 频率响应：80Hz-12kHz
· 额定输出功率：6W
显
· 峰值输出功率：10W
· 扬声器阻抗：4Ω
· 工作电压： 3.7V
· 电池规格：3.7V锂离子电池
· 充电器规格： DC5V
· 使用时间：8-12小时
· 充电时间：约5小时
· TF卡： 支持到16G
· 媒体格式：MP3、WAV、WMA
标准配置
扩音器
背扣
适用场合
· 教学、导游、宣传、参观、晨练健身等场合扩音
xs@takstar.com 邮编：516121
E190M
扩音器（数码播放器）
"闪烁时，表示电池低电量，请及时充
仅适用于海拔2000
米以下地区使用
600-750mA
HM-700头戴麦克风
肩带
网址：www.takstar.com
仅适用于非热带
气候条件下使用
适配器（赠送）
说明书
