Stardom SOHORAID SR3MSB-B31 Manual

SR3MSB-B31 / B31A / BA31
產品示意圖與配件表

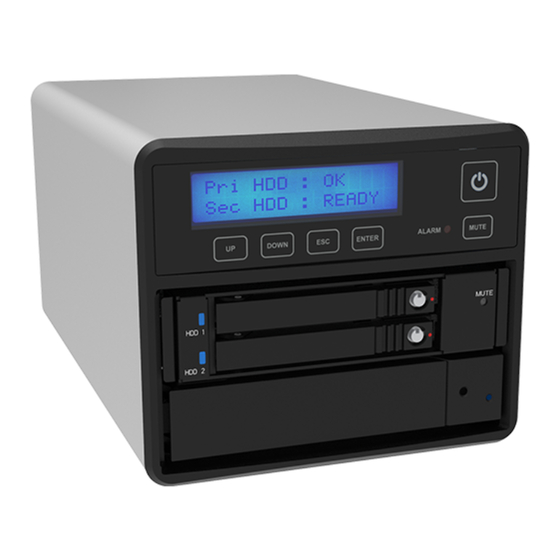

前視圖
G
I
J
K
L
P
O
LCM 顯示螢幕 系統警示燈
電源觸控開關 靜音按鍵
UP 按鍵 硬碟抽取盒把手
DOWN 按鍵 硬碟讀取燈
ESC 按鍵
硬碟抽取盒鎖
K
L
ENTER 按鍵 頂出按鍵
打開包裝外盒後 ， 包裝內容應包含以下組件 ：
SR�MSB 產品 X�( 內含抽取盒 x�)
USB �.� C to C 連接線 x� (for SR�MSB-BA�� / SR�MSB-B��)
USB �.� C to A 連接線 x� (for SR�MSB-BA�� / SR�MSB-B��A)
快速安裝導引 x�
� 請確認相關配件與產品本身是否有受損或配件缺少 ， 若有任何疑問請與本產品供
應商聯絡 。
� 請前往官網 (www.stardom.com.tw) 下載說明書 、 驅動程式以及其餘相關資源 。
銳銨科技
V0.1 (May. 2022)
�. 安裝 �.� 吋硬碟 ， 請使用 � 顆零件包內 附的小顆螺絲加以固定 。
�. 將硬碟安裝到抽取盒上 ， 將抽取盒放入主機內並關上把手 。
�. 將電源線與 SR�MSB 連接 ， 再將電源線與電源插座連接 。
�. 視電腦 USB 埠類型選擇配件中的對應的 USB 連接線 ， 連接電腦與SR�MSB的 USB 埠 。
��. 將產品背面的電源總開關扳動至 「 I 」 讓電源開啟後 ， 產品正面的電源觸控開關會亮紅燈 ，
再輕壓產品正面的電源觸控開關 ， 直到電源符號 「
��. 當 LCM 顯示螢幕顯示如下圖 ， 即完成開機(RAID部分預設值為RAID �) 。
RAIDON RAIDbox3
vxxxxxx.x
��. 若暫時不使用產品 ， 可讓產品進入關機模式 ： 先輕壓產品正面的電源觸控開關 ， 直到電源符號
「 」 轉為紅燈 ； 若要使用產品則輕壓產品正面的電源觸控開關 ， 直到電源符號 「
��. 假使長時間不使用產品 ， 則請將產品電源總開關關閉 ： 先輕壓產品正面的電源觸控開關 ， 直到電
源符號 「 」 轉為紅燈 ， 再將產品背面的電源總開關扳動至 「 O 」 讓電源關閉 。
本產品在關機模式下為接近完全斷電的狀態 ， 硬碟 、 LCM 與風扇均停止運作 ， 僅提供一小部分電
※
力為之後啟動作準備 。
※
若您使用的是 USB �.� C to A 連接線 ， 主機端的 Type-A 需為 USB �.� Gen� 規格方可達到最佳
存取效能 。
快速安裝導引
背視圖
R
Before switch on, please ensure
all plugs are properly and
Q
securely attached.
H
M
S
T
N
電源總開關
靜音按鍵
M R
風扇
硬碟讀取燈
N S
USB �.� Gen�
硬碟抽取盒頂針孔
O T
Type-C 埠 (��Gbps)
硬碟抽取盒把手
P
防竊鎖孔
電源插座
U
Q
電源線
螺絲及頂針
」 轉變為藍燈 。
Pri HDD : OK
Sec HDD : READY
」 轉為藍燈 。
無硬碟
資料存取
硬碟閒置
資料重建 - 來源碟
資料重建 - 資料碟
風扇故障
溫度過高 ( ≧ 50ºC)
請參照下列步驟 ， 完成 SR�MSB 的硬體安裝:
將主機置放於平穩空間上 ， 並確認散熱風扇沒有被擋住 ， 且四周有適當的散熱空間 。 (請避
�.
U 免接近水源或是其他容易造成產品損傷的環境)
請使用配件中所附的頂針插入硬碟抽取盒頂針孔 ， 開啟硬碟抽取盒把手便將抽取盒取出 。
�.
安裝 �.� 吋硬碟 ， 請使用零件包內附的 � 顆大顆螺絲加以固定 ； 安裝 �.� 吋硬碟 ， 請使用零
�.
件包內附的 � 顆小顆螺絲加以固定 。
硬碟安裝完成後 ， 請將抽取盒平移放入主機內 ， 並關上把手 。
�.
注意 ： 不建議使用不同廠牌 ， 或是同廠牌不同型號的硬碟 ， 避免影響效能 。
�.�吋硬碟抽盒的部份 ， 請使用零件包內附的鑰匙解鎖硬碟抽取盒鎖 ， 將頂出按鍵向右推移
�.
， 硬碟抽取盒把手便會彈開 ， 即可取出抽取盒 。
� 如需進行其他設定 ， 請進入官網相關產品頁面下載使用者手冊 。
�. 硬碟格式化後 ， 由電腦主機作業系統所辨識 SR�MSB 的實際總容量會與硬碟廠所標示的
容量加總後 ， 將有所差異 。
�.
當系統運作時 ， 請勿任意移除 ， 以免導致資料遺失 。
�. 完成系統初始化安裝後 ， 在使用上請勿任意變更硬碟位置 ； 此動作將可能導致系統無法形
成 RAID 。
�. RAID 模式一旦設定完成 ， 若要進行切換 ， 因切換過程中將會清除硬碟中的資料 ， 請務必先
將硬碟中的資料另行備份後再行切換 。
�. 在新增或變更 RAID 模式後需重新啟動產品 ， 以確保完成更新為新的 RAID 模式 。
�.
當您需要關閉或移除 SR�MSB 時 ， 務必透過您所操作的作業系統中執行硬碟安全移除
後 ， 方進行電源關閉的動作 。
�.
產品正面的LCM可顯示SR�MSB的基本狀態 。
�.
強烈建議除了使用 SR�MSB 的資料儲存功能外 ， 請針對重要資料備份到另一個儲存裝置
上或遠端備份 ， 雙重備份您重要的資料 。 若您儲存在 SR�MSB 的資料損毀或遺失 ，
STARDOM 將不負任何的責任 。
�. 本產品支援外接硬碟安裝 Windows 與 Mac 作業系統 ， 詳細說明請見該產品相關使用者
手冊 。
感謝您使用 銳銨科技股份有限公司 的產品 。
本手冊裡的資訊在出版前雖然已經被詳細確認 ， 但實際產品規格將已出貨時為準 ； 任何的產品規格
或相關資訊更新 ， 請您直接上 www.STARDOM.com.tw 網站查詢 ， 或直接與您的業務聯絡窗口聯
繫 ， 本公司將不另行通知 。
如果您對 銳銨科技 的產品有任何疑問 ， 或是想獲得最新產品訊息 、 使用手冊或韌體 ， 請您聯絡
services@stardom.com.tw ， 我們將儘速回覆您 。
燈號與蜂鳴器顯示訊息
狀態 硬碟指示燈 系統警示燈
紅燈恆亮 紅燈恆亮
紫燈閃爍 — —
藍燈恆亮 — —
藍燈恆亮 — —
紅燈閃爍 — —
藍燈恆亮 紅燈恆亮
藍燈恆亮 紅燈恆亮
硬體安裝
Lock
前 面 板操 作
˙ Enter : 進入下一層 或是 確認
˙ Esc : 跳回上一層 或是 取消
˙ Up / Down : 循序選擇項目
˙ MUTE : 在蜂鳴器鳴響時關閉蜂鳴器
產品使用注意事項
STARDOM 為 銳銨科技股份有限公司 旗下品牌之一
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
蜂鳴器
YES
— —
— —
— —
— —
YES
YES
Unlock
