1
PROFESSIONAL MEDICAL PRODUC TS
35306 / K12

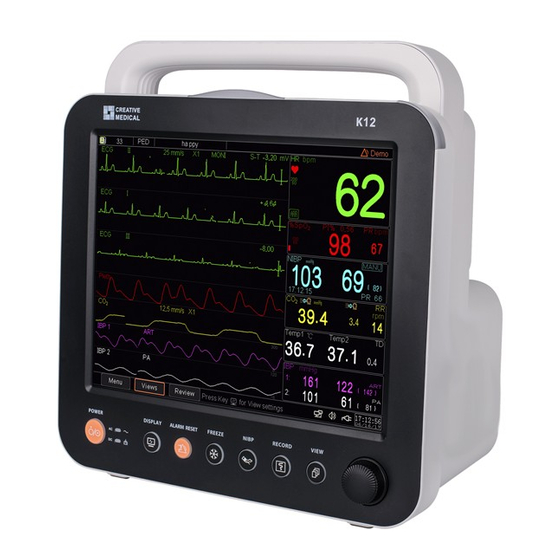

GIMA K12 MULTIPARAMETER MONITOR
35307 / K12
GIMA K12 TOUCHSCREEN MULTIPARAMETER
MONITOR
35309 / K15
GIMA K15 TOUCHSCREEN MULTIPARAMETER
MONITOR
35310 / K15
GIMA K15 TOUCHSCREEN 2 IBP MULTIPARAMETER
MONITOR
K12 (GIMA 35306)
K12 (GIMA 35307)
K15 (GIMA 35309)
K15 (GIMA 35310)
Shenzhen Creative Industry Co., Ltd.
Floor 5, BLD 9, BaiWangxin High-Tech Industrial Park,
Songbai Road, Xili Street, Nanshan District,
518110 Shenzhen, P.R. China
Made in China
Shanghai International Holding Corp. GmbH (Europe)
Eiffestrasse 80, 20537 Hamburg - Germany
Imported by:
Gima S.p.A.
Via Marconi, 1 - 20060 Gessate (MI) Italy
gima@gimaitaly.com - export@gimaitaly.com
www.gimaitaly.com
0123
60°C
106 kPa
95%
-20°C
53 kPa
10%
