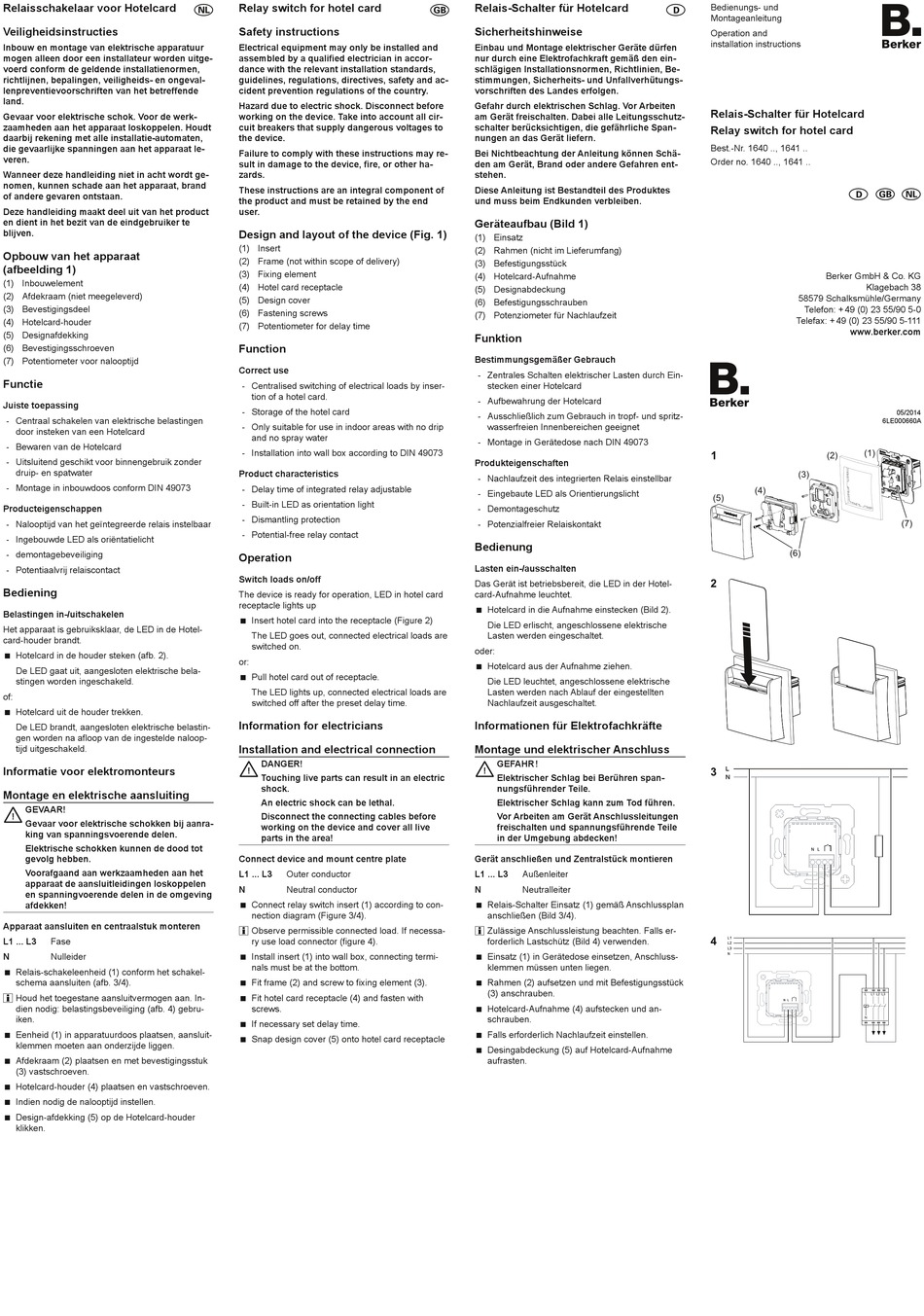

Berker 1640 Series Operation And Installation Instructions

Relaisschakelaar voor Hotelcard
Veiligheidsinstructies
Inbouw en montage van elektrische apparatuur
mogen alleen door een installateur worden uitge-
voerd conform de geldende installatienormen,
richtlijnen, bepalingen, veiligheids- en ongeval-
lenpreventievoorschriften van het betreffende
land.
Gevaar voor elektrische schok. Voor de werk-
zaamheden aan het apparaat loskoppelen. Houdt
daarbij rekening met alle installatie-automaten,
die gevaarlijke spanningen aan het apparaat le-
veren.
Wanneer deze handleiding niet in acht wordt ge-
nomen, kunnen schade aan het apparaat, brand
of andere gevaren ontstaan.
Deze handleiding maakt deel uit van het product
en dient in het bezit van de eindgebruiker te
blijven.
Opbouw van het apparaat
(afbeelding 1)
(1) Inbouwelement
(2) Afdekraam (niet meegeleverd)
(3) Bevestigingsdeel
(4) Hotelcard-houder
(5) Designafdekking
(6) Bevestigingsschroeven
(7) Potentiometer voor nalooptijd
Functie
Juiste toepassing
- Centraal schakelen van elektrische belastingen
door insteken van een Hotelcard
- Bewaren van de Hotelcard
- Uitsluitend geschikt voor binnengebruik zonder
druip- en spatwater
- Montage in inbouwdoos conform DIN 49073
Producteigenschappen
- Nalooptijd van het geïntegreerde relais instelbaar
- Ingebouwde LED als oriëntatielicht
- demontagebeveiliging
- Potentiaalvrij relaiscontact
Bediening
Belastingen in-/uitschakelen
Het apparaat is gebruiksklaar, de LED in de Hotel-
card-houder brandt.
 Hotelcard in de houder steken (afb. 2).
De LED gaat uit, aangesloten elektrische bela-
stingen worden ingeschakeld.
of:
 Hotelcard uit de houder trekken.
De LED brandt, aangesloten elektrische belastin-
gen worden na afl oop van de ingestelde naloop-
tijd uitgeschakeld.
Informatie voor elektromonteurs
Montage en elektrische aansluiting
GEVAAR!
Gevaar voor elektrische schokken bij aanra-
king van spanningsvoerende delen.
Elektrische schokken kunnen de dood tot
gevolg hebben.
Voorafgaand aan werkzaamheden aan het
apparaat de aansluitleidingen loskoppelen
en spanningvoerende delen in de omgeving
afdekken!
Apparaat aansluiten en centraalstuk monteren
L1 ... L3 Fase
N Nulleider
 Relais-schakeleenheid (1) conform het schakel-
schema aansluiten (afb. 3/4).
i
Houd het toegestane aansluitvermogen aan. In-
dien nodig: belastingsbeveiliging (afb. 4) gebru-
iken.
 Eenheid (1) in apparatuurdoos plaatsen, aansluit-
klemmen moeten aan onderzijde liggen.
 Afdekraam (2) plaatsen en met bevestigingsstuk
(3) vastschroeven.
 Hotelcard-houder (4) plaatsen en vastschroeven.
 Indien nodig de nalooptijd instellen.
 Design-afdekking (5) op de Hotelcard-houder
klikken.
Relay switch for hotel card
Safety instructions
Electrical equipment may only be installed and
assembled by a qualifi ed electrician in accor-
dance with the relevant installation standards,
guidelines, regulations, directives, safety and ac-
cident prevention regulations of the country.
Hazard due to electric shock. Disconnect before
working on the device. Take into account all cir-
cuit breakers that supply dangerous voltages to
the device.
Failure to comply with these instructions may re-
sult in damage to the device, fi re, or other ha-
zards.
These instructions are an integral component of
the product and must be retained by the end
user.
Design and layout of the device (Fig. 1)
(1) Insert
(2) Frame (not within scope of delivery)
(3) Fixing element
(4) Hotel card receptacle
(5) Design cover
(6) Fastening screws
(7) Potentiometer for delay time
Function
Correct use
- Centralised switching of electrical loads by inser-
tion of a hotel card.
- Storage of the hotel card
- Only suitable for use in indoor areas with no drip
and no spray water
- Installation into wall box according to DIN 49073
Product characteristics
- Delay time of integrated relay adjustable
- Built-in LED as orientation light
- Dismantling protection
- Potential-free relay contact
Operation
Switch loads on/off
The device is ready for operation, LED in hotel card
receptacle lights up
 Insert hotel card into the receptacle (Figure 2)
The LED goes out, connected electrical loads are
switched on.
or:
 Pull hotel card out of receptacle.
The LED lights up, connected electrical loads are
switched off after the preset delay time.
Information for electricians
Installation and electrical connection
DANGER!
Touching live parts can result in an electric
shock.
An electric shock can be lethal.
Disconnect the connecting cables before
working on the device and cover all live
parts in the area!
Connect device and mount centre plate
L1 ... L3
Outer conductor
N Neutral conductor
 Connect relay switch insert (1) according to con-
nection diagram (Figure 3/4).
i
Observe permissible connected load. If necessa-
ry use load connector (fi gure 4).
 Install insert (1) into wall box, connecting termi-
nals must be at the bottom.
 Fit frame (2) and screw to fi xing element (3).
 Fit hotel card receptacle (4) and fasten with
screws.
 If necessary set delay time.
 Snap design cover (5) onto hotel card receptacle
Relais-Schalter für Hotelcard
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den ein-
schlägigen Installationsnormen, Richtlinien, Be-
stimmungen, Sicherheits- und Unfallverhütungs-
vorschriften des Landes erfolgen.
Gefahr durch elektrischen Schlag. Vor Arbeiten
am Gerät freischalten. Dabei alle Leitungsschutz-
schalter berücksichtigen, die gefährliche Span-
nungen an das Gerät liefern.
Bei Nichtbeachtung der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren ent-
stehen.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
Geräteaufbau (Bild 1)
(1) Einsatz
(2) Rahmen (nicht im Lieferumfang)
(3) Befestigungsstück
(4) Hotelcard-Aufnahme
(5) Designabdeckung
(6) Befestigungsschrauben
(7) Potenziometer für Nachlaufzeit
Funktion
Bestimmungsgemäßer Gebrauch
- Zentrales Schalten elektrischer Lasten durch Ein-
stecken einer Hotelcard
- Aufbewahrung der Hotelcard
- Ausschließlich zum Gebrauch in tropf- und spritz-
wasserfreien Innenbereichen geeignet
- Montage in Gerätedose nach DIN 49073
Produkteigenschaften
- Nachlaufzeit des integrierten Relais einstellbar
- Eingebaute LED als Orientierungslicht
- Demontageschutz
- Potenzialfreier Relaiskontakt
Bedienung
Lasten ein-/ausschalten
Das Gerät ist betriebsbereit, die LED in der Hotel-
card-Aufnahme leuchtet.
 Hotelcard in die Aufnahme einstecken (Bild 2).
Die LED erlischt, angeschlossene elektrische
Lasten werden eingeschaltet.
oder:
 Hotelcard aus der Aufnahme ziehen.
Die LED leuchtet, angeschlossene elektrische
Lasten werden nach Ablauf der eingestellten
Nachlaufzeit ausgeschaltet.
Informationen für Elektrofachkräfte
Montage und elektrischer Anschluss
GEFAHR !
Elektrischer Schlag bei Berühren span-
nungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät Anschlussleitungen
freischalten und spannungsführende Teile
in der Umgebung abdecken!
Gerät anschließen und Zentralstück montieren
L1 ... L3
Außenleiter
N Neutralleiter
 Relais-Schalter Einsatz (1) gemäß Anschlussplan
anschließen (Bild 3/4).
i
Zulässige Anschlussleistung beachten. Falls er-
forderlich Lastschütz (Bild 4) verwenden.
 Einsatz (1) in Gerätedose einsetzen, Anschluss-
klemmen müssen unten liegen.
 Rahmen (2) aufsetzen und mit Befestigungsstück
(3) anschrauben.
 Hotelcard-Aufnahme (4) aufstecken und an-
schrauben.
 Falls erforderlich Nachlaufzeit einstellen.
 Desingabdeckung (5) auf Hotelcard-Aufnahme
aufrasten.
Bedienungs- und
Montageanleitung
Operation and
installation instructions
Relais-Schalter für Hotelcard
Relay switch for hotel card
Best.-Nr. 1640 .., 1641 ..
Order no. 1640 .., 1641 ..
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
Telefon: + 49 (0) 23 55/90 5-0
Telefax: + 49 (0) 23 55/90 5-111
www.berker.com
6LE000660A
L
N
N L
L1
L2
L3
N
L L1 L2 L3
N L
N
05/2014
