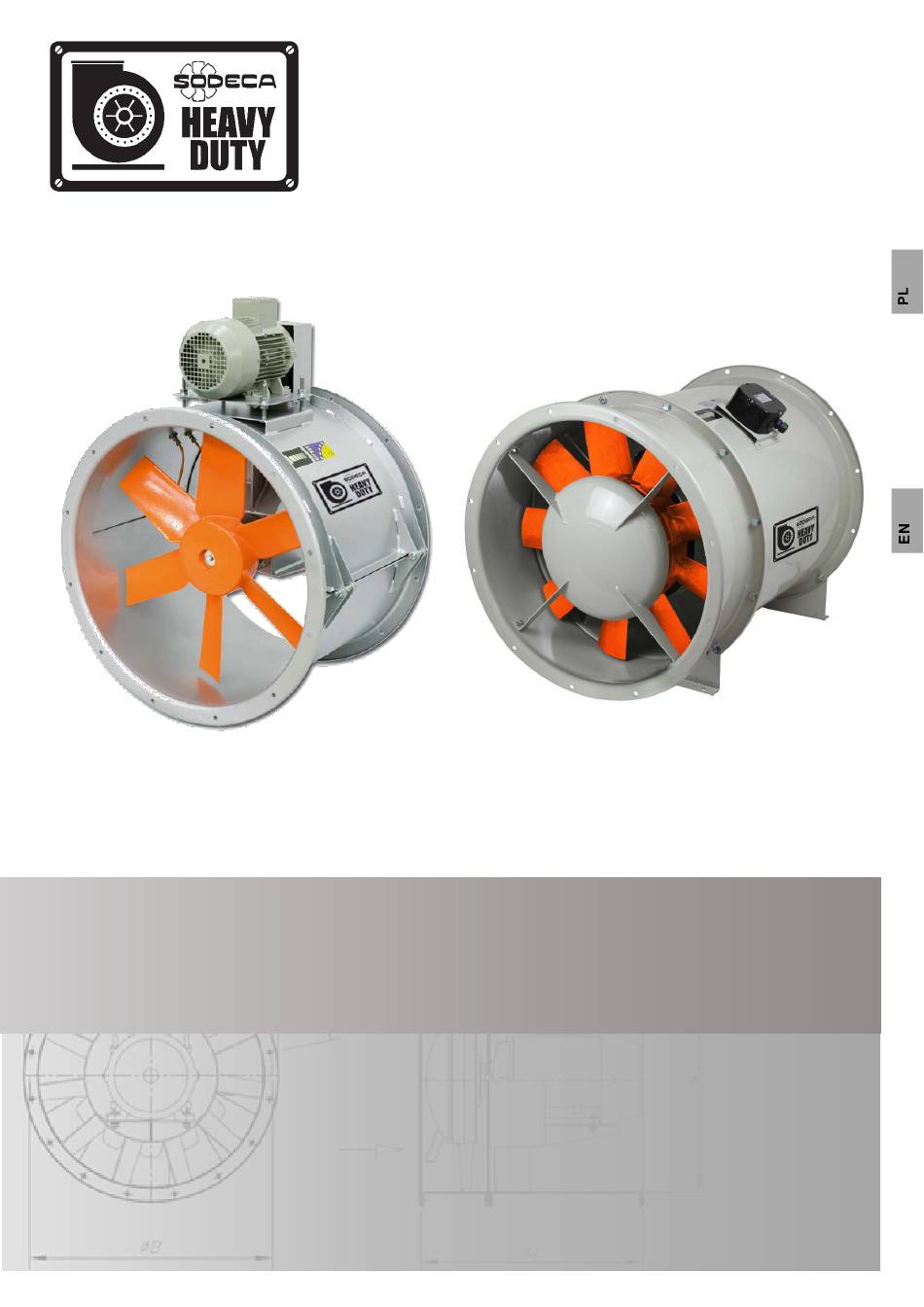

- Page 1 D okumentacja techniczno-ruchowa User Manual Przemysłowe wentylatory osiowe Industrial Axial Fans Code: 1142914 www.sodeca.com Doc. Num: 0000006214 (2019-09-17)
-
Page 2: Opis Produktu
1. Wstęp Wszytskie wentylatory produkowane przez SODECA Heavy Duty, zwan e dalej producentem, oraz pełna gama akcesoriów, zostały wyprodukowane zgodnie z najsurowszymi standardami w zakresie zapewnienia jakości, systemów i procesów produkcyjnych. Ich projekt, testy, produkcja i sterowanie zostały skonfigurowane zgodnie z unijnymi normamai i regulacjami, zwłaszcza w odniesieniu do obowiązujących norm bezpieczeństwa. -
Page 3: Symbole I Oznaczenia
• Nie należy modyfikować ani nie usuwać zabezpieczeń, z wyjątkiem czyszczenia, konserwacji lub naprawy. Przed wykonaniem którejkolwiek z tych operacji sprawdź, czy: Rys. 1 Urządzenie zostało odłaczone od zasilania elektrycznego, a wyłącznik bezpieczeństwa jest zablokowany. Wszytskie elementy są w trybie gotowości. Po wykonaniu prac serwisowych lub czyszczenia zainstaluj zabezpieczenia ponownie. -
Page 4: Montaż I Podłączenie
Urządzenia kotwiczące lub punkty podnoszenia: Punkty przewidziane do podnoszenia produktu. Ogólny zakaz: Wskazuje zakaz wchodzenia do oznaczonego obszaru lub wykonywania określonej operacji lub manewru. Zakaz usuwania zabezpieczeń: Wskazuje zakaz uruchamiania sprzętu bez prawidłowej instalacji i zamknięcia urządzeń ochronnych. Rys. 3 7. - Page 5 Rys. 7 Koła pasowe mogą być dokręcane poprzez równoległe przemieszczenie silnika na szynach napinających lub przez podniesienie płyty wsporczej silnika. Należy zachować szczególną ostrożność, aby trapezowe koła pasowe były dokładnie ustawione (patrz Wyrównanie koła pasowego). Prawidłowe napięcie pasa trapezowego zostanie obliczone na podstawie naprężenia ugięcia i odległości za pomocą...
- Page 6 Rys. 10 Mniejsza średnica Profil Rekomendowane koła pasowego naprężenie ugięcia (mm) minimalne maksymalne Rys. 11 Rys. 12 Tabela 2 Ele ktryczne Należy sprawdzić, czy urządzenie jest podłączone do źródła zasilania • zgodnie z instrukcjami na schemacie połączeń w tym dokumencie oraz na obudowie skrzynki przyłączeniowej (Rys.
- Page 7 uruchomieniu urządzenia sprawdź, czy łożyska nie przegrzewają się do temperatury powyżej 90 ° C • oraz czy wirnik obraca się prawidłowo bez wibracji i czy nie generuje nietypowych dźwięków. Należy sprawdzić, czy faktyczny pobór mocy przez silnik nie przekracza poziomu podanego na etykiecie urządzenia i •...
- Page 8 ∙ ISOFLEX TOPAS L 32 SODECA zaleca stosowanie tylko wskazanych smarów lub ich odpowiedników. Stosowanie innego rodzaju smaru, który nie jest równoważny ze wskazanymi powyżej, może spowodować pęknięcie lub uszkodzenie łożysk. W takim przypadku gwarancja nie obejmuje szkód spowodowanych przez niestosowanie materiału zalecanego przez producenta.
-
Page 9: Product Definition
1. Start All fans produced by SODECA Heavy Duty, hereinafter the manufacturer, and the full line of accessories, have been manufactured in accordance with the strictest standards in relation to quality assurance, systems and production processes. Their project, testing, manufacture and control structure has been configured in line with EU standards and regulations, especially in reference to current safety standards. -
Page 10: Symbols And Signals
Fig. 1 • No Do not modify or remove the safety protections, except for cleaning, maintenance or repair. Before carrying out any of these operations, check that: It has been unplugged from the electrical connection and the safety switch is blocked. -
Page 11: Installation And Assembly
Anchoring devices or lifting points: Points provided for lifting the product. General prohibition: Indicates the prohibition to enter the marked area or carry out a specific operation or manoeuvre. Prohibition to remove the protections: Indicates the prohibition to start up the equipment without first installing and closing the protective devices correctly. - Page 12 Fig. 7 The pulleys may be tightened by means of a parallel displacement of the motor on the tightening rails or by raising the motor support plate. Special care should be taken to ensure that the trapezoidal belt pulleys are exactly aligned (see Pulley Alignment).
- Page 13 Profile Smaller pulley Recommended deflection diameter (mm) stress Fig. 10 minimum maximum Fig. 11 Table 2 Fig. 12 Electrical • Check if the equipment is connected to the power source in accordance with the instructions on the cover of the connection box (Fig. 12). •...
-
Page 14: Maintenance
Start-up • After switching on the equipment, check that the bearings do not overheat to above 90 ºC and that the motor is turning correctly with no vibrations, and that it generates no noises that are abnormal. • A check must be made to ensure that the motor's actual power consumption does not exceed the level stated on the equipment's label and that it does not heat up excessively. -
Page 15: Warranty
∙ ISOFLEX TOPAS L 32 SODECA recommends using only the indicated greases or their equivalent. Using another type of grease that is not equivalent to the ones indicated above could result in breakage or damage to the bearings. In this case, the warranty will not cover damage caused by not using the material recommended by the manufacturer. - Page 16 Crta. de Berga , Km. 0,7 08580-SANT QUIRZE DE BESORA (Barcelona – Spain) Tel. +34 93 504 1665 +93 852 9111 divisionhd@sodeca.com www.sodeca.com SODECA W POLSCE nkontakt tel.: +48 58 661 35 28 +48 58 667 81 92 tel.kom.: +48 530 753 690 e-mail: sodeca@scrol.pl...
