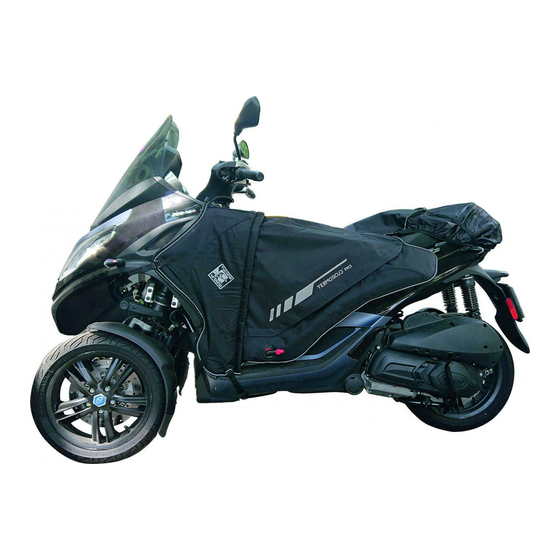

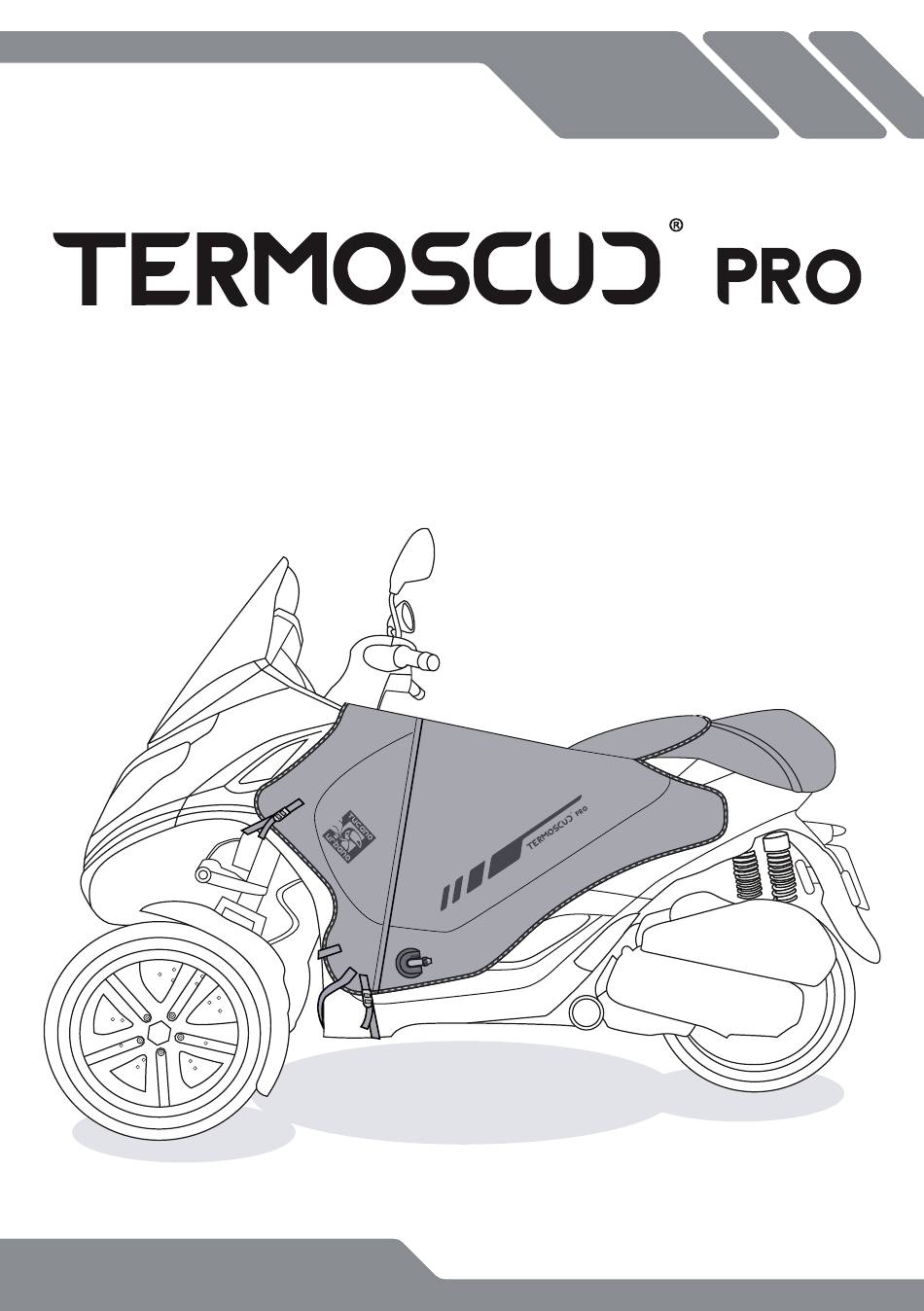

- Page 1 ISTRUZIONI DI MONTAGGIO Instruction manual PIAGGIO MP3 300 HPE >2019 R207 PRO...
- Page 2 Le foto e i disegni sono puramente indicativi. Tucano Urbano si riserva il diritto di modificare o migliorare il prodotto in qualsiasi momento, senza preavviso e senza obblighi di dover applicare tali modifiche su prodotti già venduti. Photos and drawings are purely indicative. Tucano Urbano reserves the right to modify or improve the product at any time, without prior notification and with no obligation to apply such modifications to products already sold.
- Page 3 VISTA RIEPILOGATIVA Summary view KIT DI MONTAGGIO Assembly kit STEP B STEP A STEP C STEP D R207 PRO...
- Page 4 2 bis Fissare Termoscud® da entrambi i lati, utilizzando le viti in dotazione, facendole passare attraverso i fori nei punti 1 sul Termoscud®. Fasten Termoscud® on both sides, using the screws included in the assembly kit, threading them through points 1.
- Page 5 Fissare Termoscud® da entrambi i lati, utilizzando le stesse viti dello scooter (all’interno del vano ruota), facendole passare attraverso i fori sui nastri 3 e 3 bis. Quindi collegare i due lembi del nastro interno utilizzando l’aggancio a baionetta, facendo passare il nastro sul retro dello scudo.
- Page 6 Termoscud® using the regulations of the straps to fit perfectly on the shield and pull straps tightly, specially the strap 2 and 3. Finally inflate S.G.A.S. tubes. Exceeding portions of the straps must be tucked under the Termoscud® cover to avoid flapping.
- Page 7 R207 PRO...
- Page 8 Tucano Urbano S.r.l. Via Dell’Annunciata, 21 20121 Milano - Italy...
