SLOT VELA

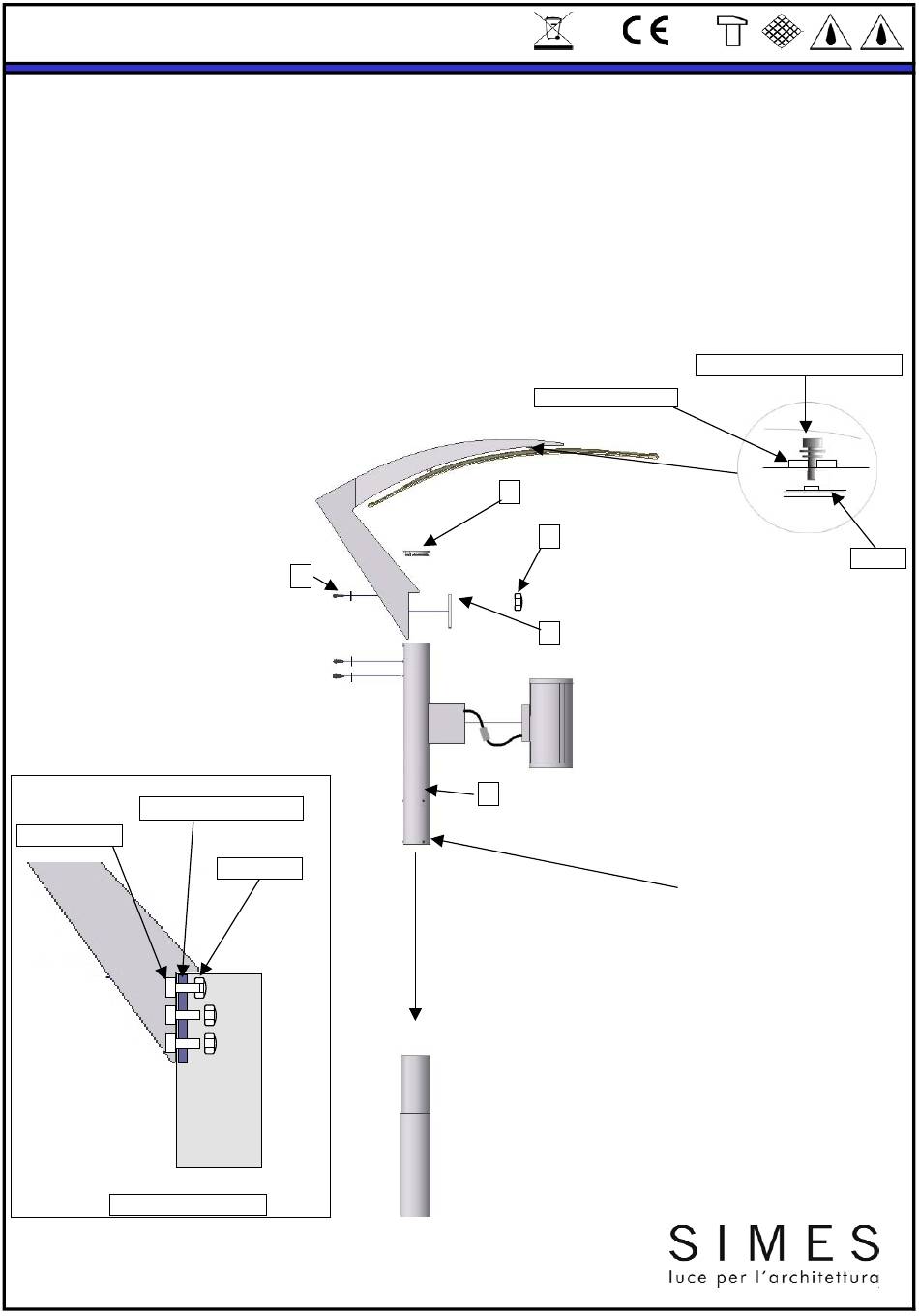

INSTALLAZIONE SU PALI SIMES S.2836 - S.2837
PESO TOTALE DEL PRODOTTO VELA, ECLUSO L'APPARECCHIO SLOT , E' PARI A KG 56
2) INSTALLARE LA VELA SUL
SUPPORTO VELA CON LE 4 VITI
M8 X25 LE RONDELLE E I
DISTANZIATORI FORNITI
(VEDERE IL DETTAGLIO A LATO)
1) FISSARE LA PIASTRA METALLICA
(A) CON LA PRIMA VITE M10 X45 +
RONDELLA (B) SUL SUPPORTO
VELA. INSTALLARE POI IL TUTTO
SUL TESTA PALO (C). IN SEGUITO
CHIUDERE LE VITI M10 X 45 +
RONDELLE BLOCCANDOLI CON UNA
COPPIA DI 50Nm.
METTERE POI I 3 DADI DI SICUREZ-
ZA M10 (E) IN DOTAZIONE (VEDI
FIGURA A)
PIASTRA METALLICA
VITI M10x45
FIGURA A
B
DADI M10
SIMES S.2836
SIMES S.2837
SUPPORTO VELA
D
E
A
C
TESTA DEL PALO
VITE + RONDELLE
3) INSTALLARE IL COPERCHIO
(D) CON LE VITI M8 X 8
4) INSTALLARE L'APPARECCHIO
SEGUENDO LE ISTRUZIONI
ALLEGATE AL PRODOTTO
5) INSERIRE SULLA TESTA
DEL PALO E BLOCCARE LE
6 VITI M8x8
ISTRVELA REV.4 09/11
