SIMES MEGAPLANO Quick Manual

MEGAPLANO
D
MEGAPLANO
Con lampada 20W G8,5 MT UV-STOP
Con lampada 35W G8,5 MT UV-STOP
Con lampada fluoresc. 18W G24q-2 FSQ
Con accent LED 84W 230-240V
Per le versioni a ioduri metallici utilizzare solo lampade UV-STOP
CARATTERISTICHE TECNICHE
CLASSE I
IP 67

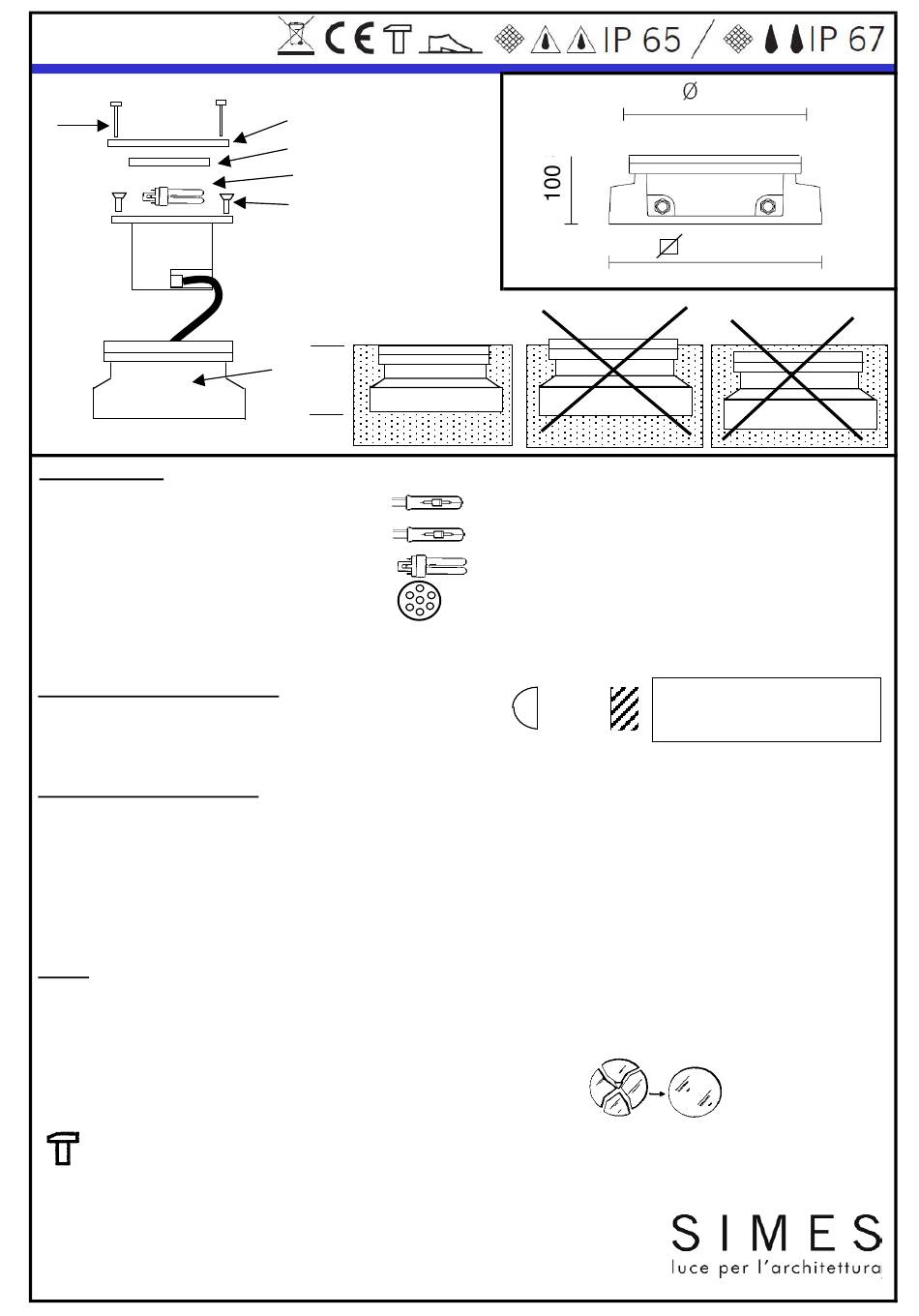

ISTRUZIONI DI MONTAGGIO
Installare la cassaforma (A) nel pavimento o terreno lasciandovi sporgere 25-30cm di cavo
In questa fase lasciare sul fondo 15 cm di ghiaia di drenaggio
Aprire l'apparecchio rimuovendo l'anello ( B ), dove necessario, e il vetro ( C ) svitando le viti ( D )
Effettuare il cablaggio utilizzando il connettore IP68 (Art. S.5503) o similare alloggiando poi nello spazio tra
cassaforma e apparecchio.
Inserire l'apparecchio nella cassaforma preinstallata (A) e fissarlo con le viti in dotazione ( G )
Inserire la lampada fornita ( E ) e rimontare il vetro ( C ) e l'anello ( B ), dove necessario, con le viti ( D )
NOTE:
Per l'installazione ad incasso utilizzare le apposite cassaforme.
Non superare la potenza indicata nei dati di targa.
Togliere tensione prima di effettuare manutenzioni.
Usare cavi di alimentazione di tipo <HAR>.
In caso di rottura del vetro, sostituirlo prima di riutilizzare l'apparecchio.
Apparecchio approvato per servizio gravoso
L' installazione deve essere eseguita da personale qualificato secondo
le norme di settore.
Il rispetto di queste norme è molto importante per l'efficienza dell'apparecchio
e per la sicurezza delle persone,pertanto esse vanno conservate.
B
C
E
G
OK
A
NO
S.5423 - S.5425 - S.5723.19 - S.5725.19
S.5427 - S.5727.19
S.5424 - S.5724.19
S5461-S5761W-S5462-S5761.19-S5761W.19-S5762.19-S5468-S5468W
Mantenere almeno 0,5m di
0,5m distanza tra apparecchio e
la superficie illuminata.
260
325
NO
ISTRMEGAPLANO REV.3 05/12
