INIM IPS12060G Manual

Alimentatore/Caricabatteria switching
EN IEC 62368-1
Il modulo alimentatore caricabatteria IPS12060G è stato sviluppato secondo i criteri di
qualità, affidabilità e prestazioni adottati dalla INIM Electronics. I componenti utilizzati
garantiscono idonei requisiti di funzionamento quando le condizioni ambientali esterne
al contenitore della centrale o della stazione di alimentazione in cui il modulo è installato
sono in accordo con la classe 3k5 della EN 60721-3-3.

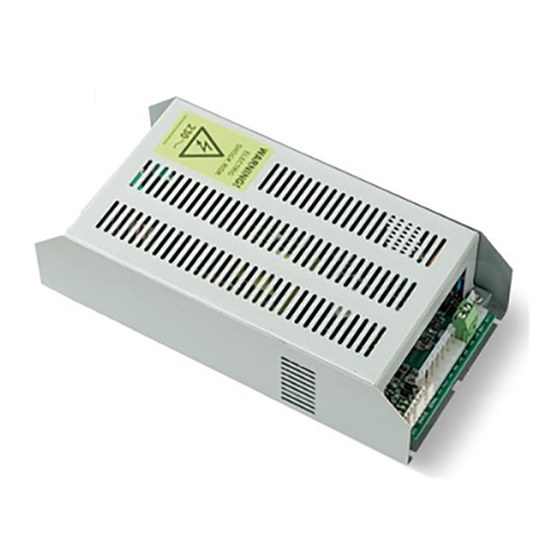

Il modulo di alimentazione IPS12060G fornisce una tensione stabilizzata a 13,8V ed una
corrente massima di 2A disponibile ai morsetti "+V" e "-V".
Le uscite sono protette da sovraccarichi, corto circuiti ed inversione accidentale delle
polarità dell'eventuale batteria ad esse collegata.
L'alimentatore può essere dotato di una sonda termica opzionale (ProbeTH disponibile a
catalogo) in grado di adattare la tensione di ricarica delle batterie alla loro temperatura,
per una ricarica più efficiente.
A Morsettiera ingresso rete
B Connettore batterie
C Morsettiera uscita
D Connettore uscita
E Connettore per sonda termica
F Connettore per uscite OC
Connettore per porta seriale
G
(riservata)
H
I Connettori per ponticello segnalazione guasto di terra
J Foro di fissaggio (Ø 3,25mm)
Caratteristiche tecniche
Tensione d'ingresso
Corrente assorbita
Tensione d'uscita
Tensione d'uscita di funziona-
mento
Tensione di sgancio batteria
Ripple massimo sulla tensione
d'uscita
per carico
Corrente mas-
esterno
sima in uscita
per ricarica bat-
Batteria collegabile
(o equivalente con classe infiamma-
bilità involucro UL94-V2 o migliore)
Fusibile (F1) non sostituibile
Resistenza interna batteria mas-
sima
Temperatura di funzionamento
Classe d'isolamento
Dimensioni (L x A x P)
Peso
DCMIIN4AIPS12060G-120-2021100
IPS12060G
da 13,8V
AC Input
230V ~ 50/60 Hz
BAT-, BAT+
+V, -V
RTH, FAULT, -V, +V
NTC
STATUS
SERIAL
Spie luminose
230V~ (-15%/+10%)
50/60Hz
0,5A (max)
13,8V
da 9 a 13,8V
9,5V
1%
totale 3,2A
1,2A
teria
12V – 7Ah o 17Ah
YUASA NP-12 FR
T 3,15A 250V
2,7 Ohm
da -5 a +40 °C
138 x 42 x 87 mm
0,450 Kg
3,2A
J
H
G
(±1%)
2A
I
D
C
B
E
F
A
J
STATUS
F
GND OC2 OC1 +V
I
1
