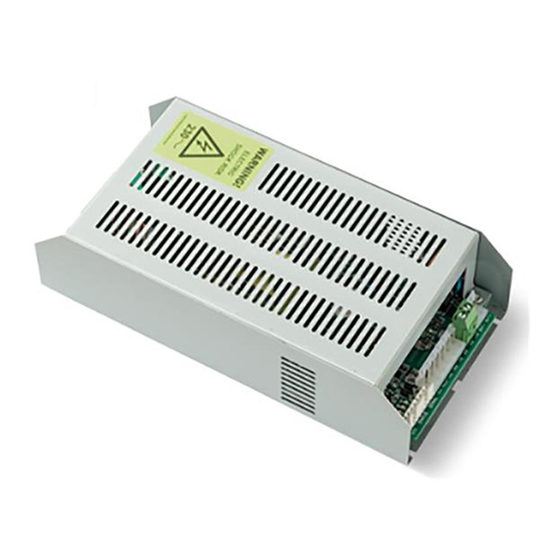

Switching power supply/battery charger providing 3.7a @ 13.8v
Hide thumbs Also See for IPS12060G:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

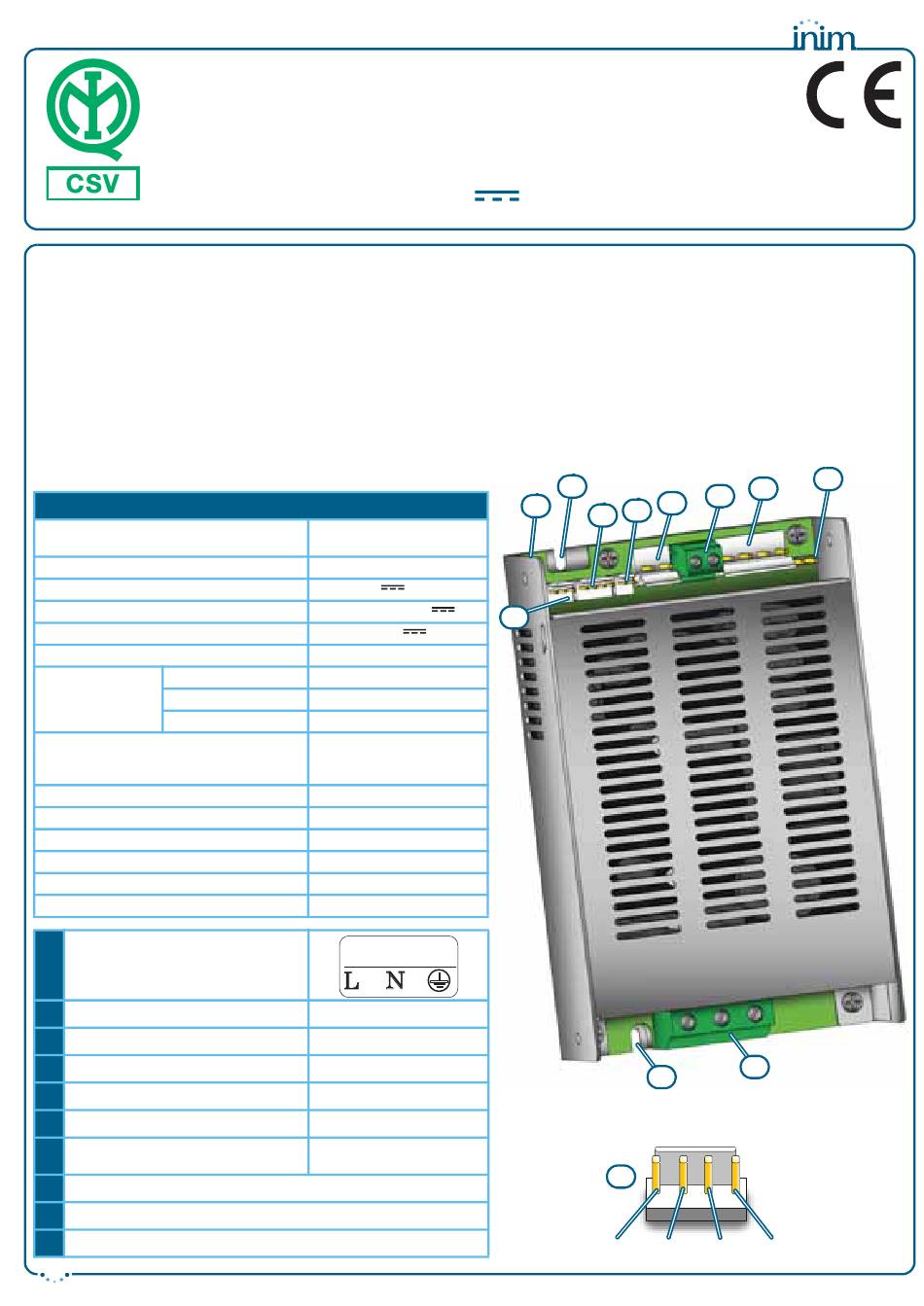

Alimentatore/Caricabatteria switching
EN 60950-1
Il modulo alimentatore caricabatteria IPS12060G è stato sviluppato secondo i criteri di qualità, affidabilità
e prestazioni adottati dalla INIM Electronics. I componenti utilizzati garantiscono idonei requisiti di
funzionamento quando le condizioni ambientali esterne al contenitore della centrale o della stazione di
alimentazione in cui il modulo è installato sono in accordo con la classe 3k5 della EN 60721-3-3.
Il modulo di alimentazione IPS12060G fornisce una tensione stabilizzata a 13,8V ed una corrente
massima di 2,5A disponibile ai morsetti +V e -V.
Le uscite sono protette da sovraccarichi, corto circuiti ed inversione accidentale delle polarità
dell'eventuale batteria ad esse collegata.
L'alimentatore può essere dotato di una sonda termica opzionale (ProbeTH disponibile a catalogo)
in grado di adattare la tensione di ricarica delle batterie alla loro temperatura, per una ricarica più
efficiente.
SPECIFICHE TECNICHE
Tensione d'ingresso
Corrente assorbita
Tensione d'uscita
Tensione d'uscita di funzionamento
Tensione di sgancio batteria
Ripple massimo sulla tensione d'uscita
Corrente mas-
per carico esterno
sima in uscita
per ricarica batteria
Batteria collegabile
(o equivalente con classe infiammabi-
lità involucro UL94-V2 o migliore)
Fusibile (F1) non sostituibile
Resistenza interna batteria massima
Temperatura di funzionamento
Classe d'isolamento
Dimensioni (L x A x P)
Peso
A
Morsettiera ingresso rete
B
Connettore batterie
C
Morsettiera uscita
D
Connettore uscita
E
Connettore per sonda termica
F
Connettore per uscite OC
Connettore per porta seriale
G
(riservata)
H
I
Connettori per ponticello segnalazione guasto di terra
J
Foro di fissaggio (Ø 3,25mm)
DCMIIN4AIPS12060G-R110-20151119
IPS12060G
da 13,8V
230V~ (-15%/+10%)
50/60Hz
0,5A (max)
13,8V
da 9 a 13,8V
9,5V
1%
totale
3,7A
2,5A
1,2A
12V – 7Ah o 17Ah
YUASA NP-12 FR
T 3,15A 250V
2,7 Ohm
da -5 a +40 °C
138 x 42 x 87 mm
0,450 Kg
AC Input
230V ~ 50/60 Hz
BAT-, BAT+
+V, -V
RTH, FAULT, -V, +V
NTC
STATUS
SERIAL
Spie luminose
3,7A
J
H
(±1%)
G
I
D
C
B
E
F
A
J
STATUS
F
GND OC2 OC1
+V
I
