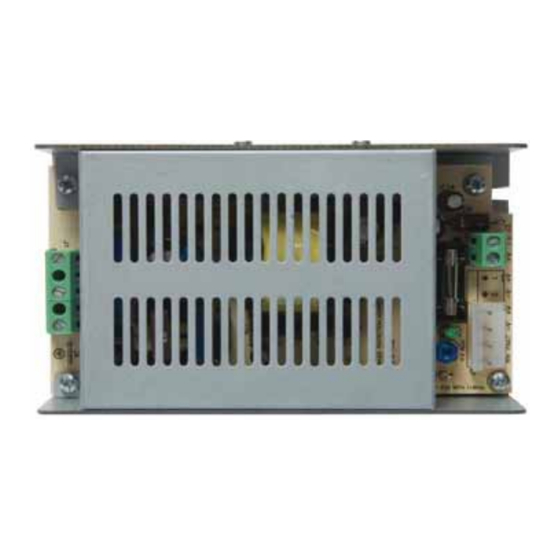

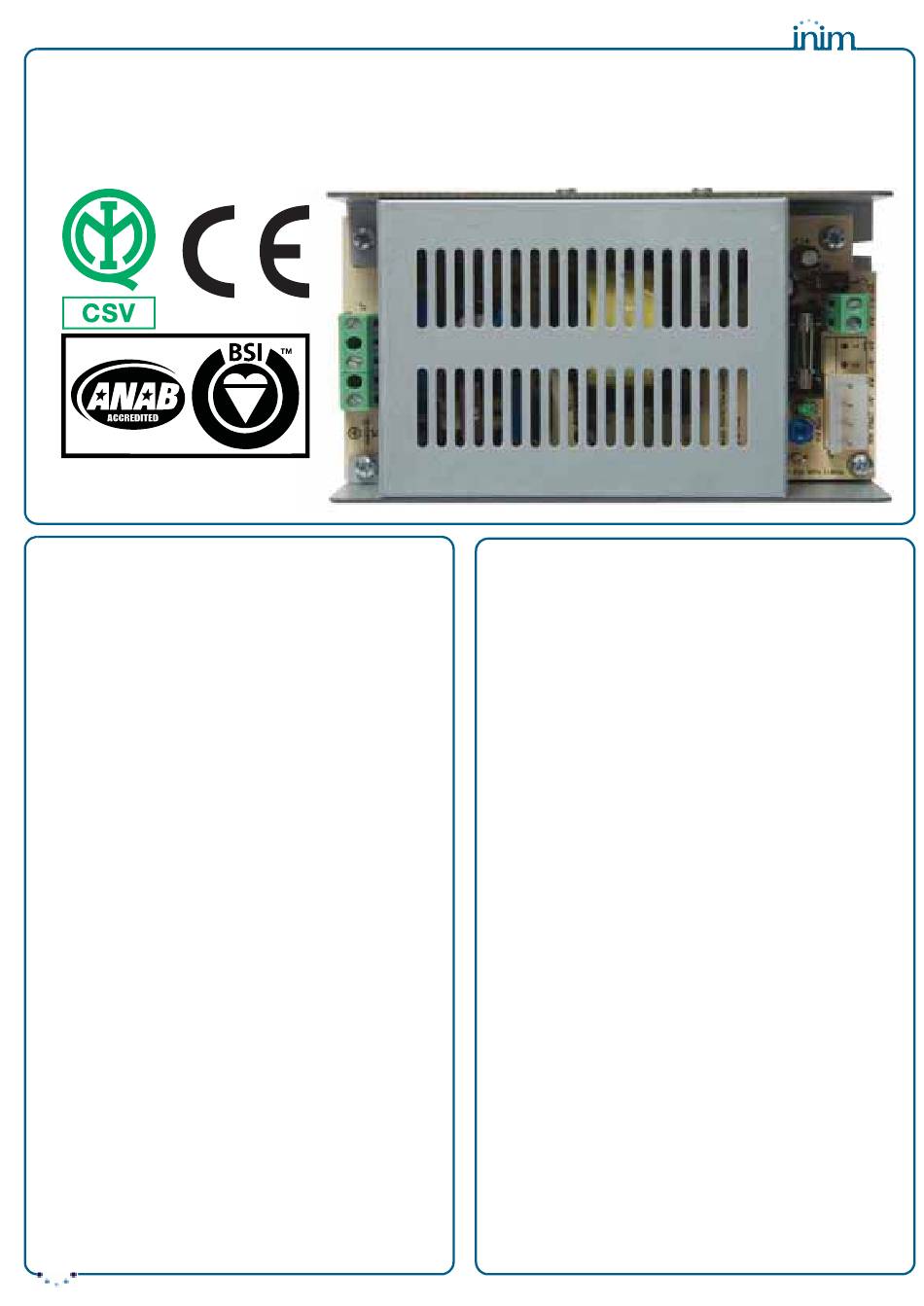

INIM IPS12040 Installation

Alimentatore/Caricabatteria switching da 13,8V dc 3A
13.8V dc 3A switching Power Supply/Battery Charger
Certificato EN60950-1
EN60950-1 certified
Il modulo alimentatore caricabatteria
IPS12040 è stato sviluppato secondo i
criteri di qualità, affidabilità e prestazioni
adottati dalla INIM Electronics. I compo-
nenti utilizzati garantiscono idonei requisiti
di funzionamento quando le condizioni am-
bientali esterne al modulo sono in accordo
con la categoria 3k5 della IEC 721-3-3.
Il modulo di alimentazione IPS12040
fornisce una tensione stabilizzata a 13,8V
ed una corrente massima di 3A. Le uscite
sono protette da sovraccarichi, corto circuiti
ed inversione accidentale delle polarità
dell'eventuale batteria ad esse collegata.
Installazione
Collegare i conduttori provenienti dalla rete
elettrica alla morsettiera 1 (vedi Fig. 1).
ATTENZIONE!
• E' necessario collegare il conduttore
di terra.
• I conduttori provenienti dalla rete
elettrica devono essere fascettati e
fissati in prossimità del loro ingresso
al modulo alimentatore.
Per il fissaggio del IPS12040 all'interno di
contenitori od apparecchiature utilizzare i
due semifori di fissaggio 2.
Ruotando il trimmer 3 è possibile eseguire
dei piccoli aggiustamenti della tensione di
uscita; il modulo viene fornito già tarato.
DCMIINIEIPS12040-R120-20101013
IPS12040
The IPS12040 Switching power supply/Bat-
tery charger has been designed and made to
the highest standards of quality and perfor-
mance. INIM Electronics guarantees proper
functioning of the components utilized in
this product when the environment external
to the module complies with Class 3k5, IEC
721-3-3.
The IPS12040 unit supplies a regulated volt-
age of 13.8V and a maximum current of 3A.
Its power output is protected against over-
load, short-circuit and accidental inversion
of the polarity of the connected batteries.
Installation
Connect the mains wiring to the input termi-
nals 1 (see Fig. 1).
• This device must be earthed.
• Using a plastic cable band, bunch the
mains wires and fasten them near to
the mains wire entry.
Using the mounting holes 2, secure the
IPS12040 inside its housing.
The power supply is calibrated at the facto-
ry, however, minor adjustments of the out-
put voltage can be made using the trimmer
3.
ATTENTION!
