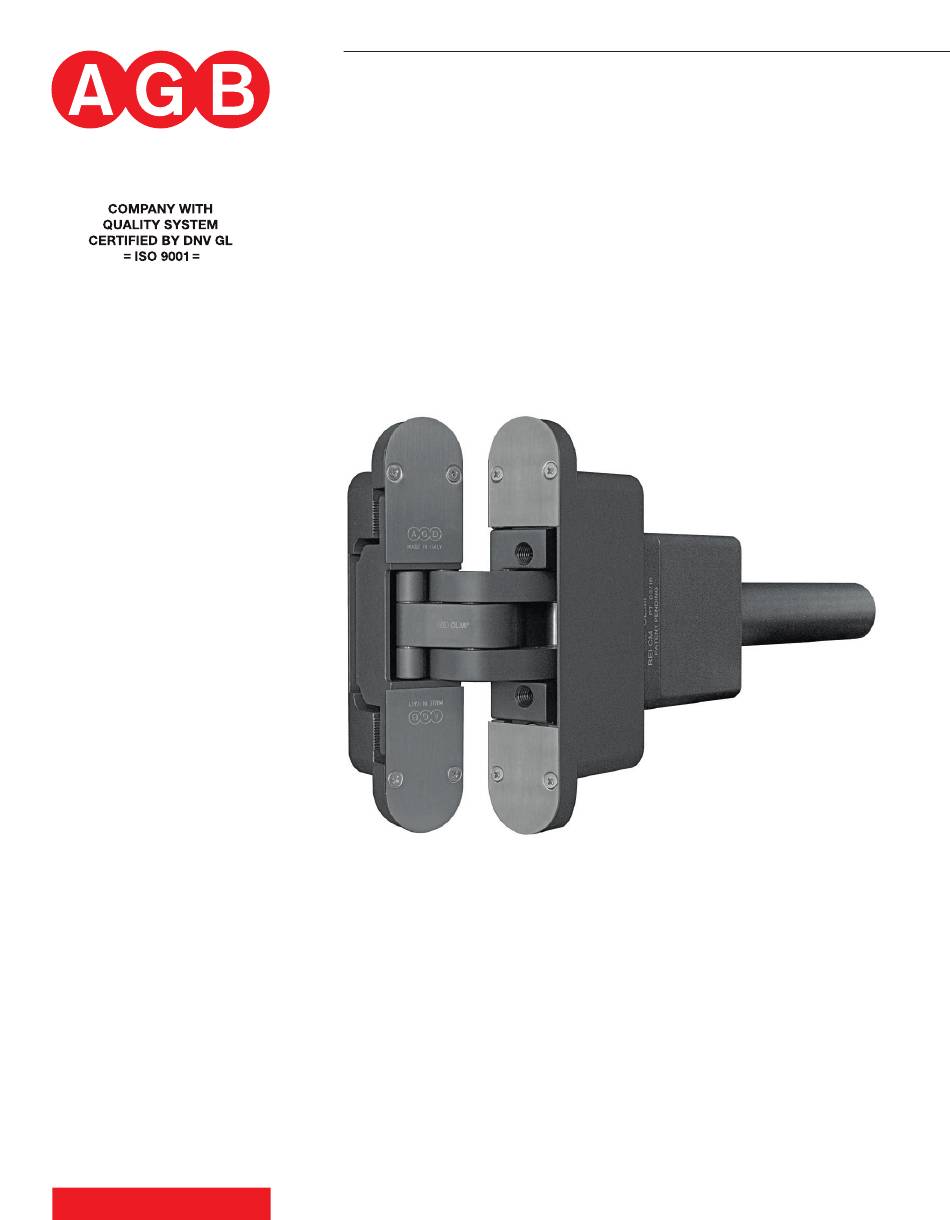

- Page 1 ISTRUZIONI DI MONTAGGIO / ASSEMBLY INSTRUCTIONS ECLIPSE Self Alban Giacomo spa Cerniera autochiudente a scomparsa per porte di hotel Concealed self-closing hinge for hotel doors...
- Page 2 Eclipse Self / Eclipse Self Fresate cerniera con meccanismo autochiudente Hinge millings with self-closing device PARTE TELAIO / FRAME PART PARTE ANTA / SASH PART +0,3 +0,2 +0,2 +0,3 Fresate cerniera senza meccanismo autochiudente Hinge millings without self-closing device PARTE TELAIO...
- Page 3 Eclipse Self / Eclipse Self Regolazioni su cerniera con meccanismo autochiudente Hinge adjustments with self-closing device Registrare la forza di chiusura con la cerniera smontata. La cerniera è consegnata al minimo della forza, girando in senso orario si aumenta la forza di 35 N / giro. Dalla Forza di chiusura posizione di fabbrica non ruotare mai in senso antiorario.
-
Page 4: Istruzioni Di Montaggio
Eclipse Self / Eclipse Self Istruzioni di montaggio / Assembly instructions a) Prima di fissare la cerniera, regolare la forza di chiusura ruotando il grano in senso orario. La cerniera viene consegnata al minimo della forza di chiusura. a) Before fastening the hinge, please adjust the closing power turning the grub in clockwise. - Page 5 Eclipse Self / Eclipse Self g) Avvitare con vite 5 x min. 50 mm f) Infilare l’anta nelle cerniere; la parte anta quindi, se necessario, f) Insert the sash into the hinges; effettuare le opportune regolazioni; g) Fasten with screw 5 for min. 50 mm the sash part and adjust the hinges, if necessary;...
- Page 6 Eclipse Self / Eclipse Self h) Fissare le coperture con le apposite viti. Fasten the covers with specific screws. ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS...
- Page 8 Alban Giacomo spa Via A. De Gasperi, 75 36060 Romano d’Ezzelino (VI) Italy +39 0424 832 832 www.agb.it - info@agb.it...
