Alban Giacomo spa

istruzioni di montaggio

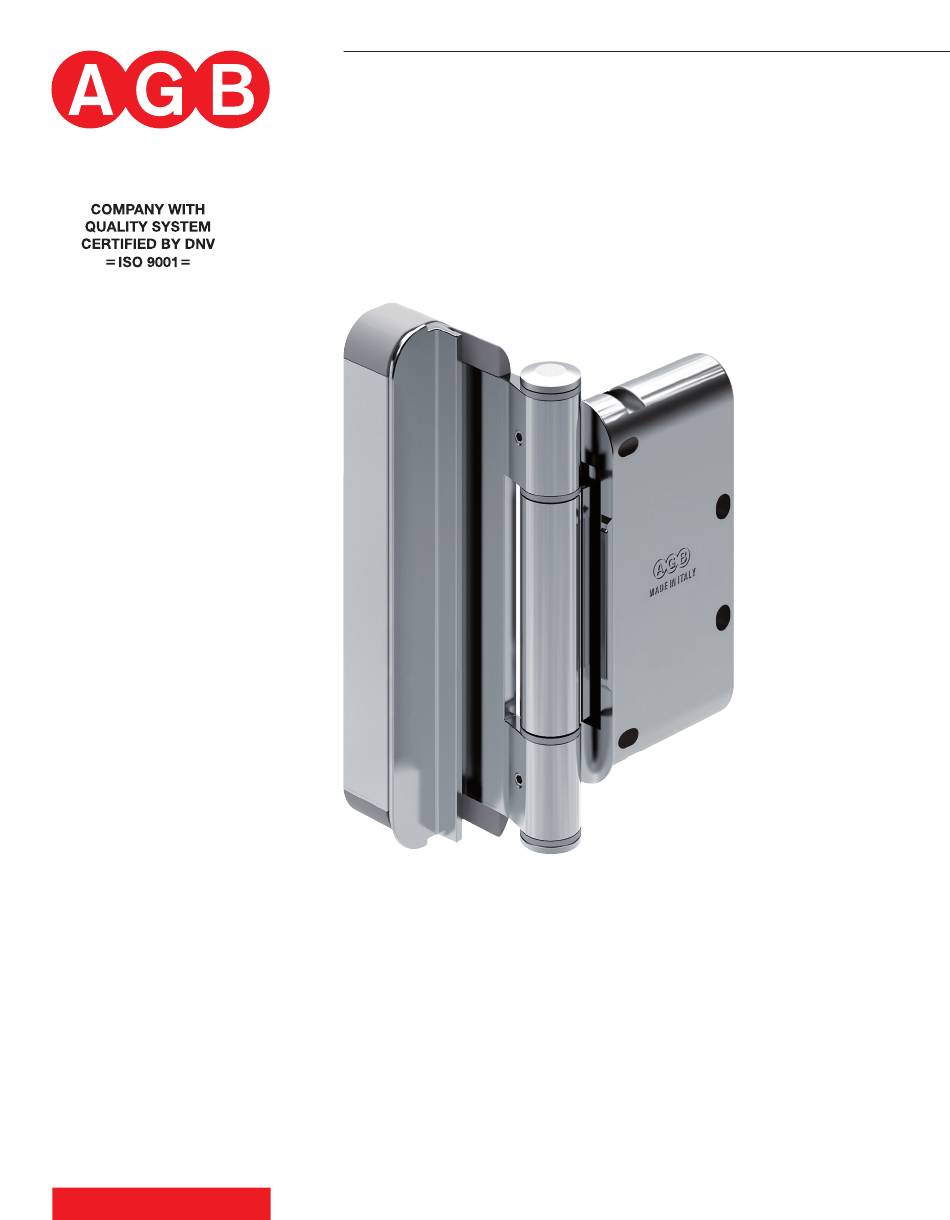

Cerniera R4 mod. 10 - R4 mod. 18

Hinge R4 mod. 10 - R4 mod. 18

Finiture:

Ottonato verniciato,

Nichelato,

Argento,

Bronzato verniciato

/ assembly instructions

Finishes:

Enamelled brass plated,

Nickel plated,

Silver,

Light bronze plated

Table of Contents

Need help?

Do you have a question about the R4 10 and is the answer not in the manual?

Page 1 istruzioni di montaggio / assembly instructions Cerniera R4 mod. 10 - R4 mod. 18 Alban Giacomo spa Hinge R4 mod. 10 - R4 mod. 18 Finiture: Finishes: Ottonato verniciato, Enamelled brass plated, Nichelato, Nickel plated, Argento, Silver, Bronzato verniciato Light bronze plated...
Page 2 cerniera r4 mod. 10 - r4 mod. 18 / Hinge r4 mod. 10 - r4 mod. 18 tipologia di applicazione / application type tutte le tipologie di applicazione sono compatibili con serramenti interasse 9 e 13 privi di canale ferramenta nell’anta (salvo battuta minima per applicazione tipo c). all the applications are compatible with doors, axis 9 and 13 without eurogroove on the sash (except minimum rebate for “c type”...
Page 3 cerniera r4 mod. 10 - r4 mod. 18 / Hinge r4 mod. 10 - r4 mod. 18 Fresate telaio / Frame millings A4 B18 → X=28 Y=18 A12 B18 → X=20 Y=10 A4 B20 → X=28 Y=18 A12 B20 → X=20 Y=10 ø6 A4 B15 →...
Page 4 Unlock / lock lateral adjustment 4 mm min. Pressione ±2 Pressure 4 mm Verticale +3/-2 Vertical 4 mm ± 2 Alban Giacomo S.p.A. Via A. De Gasperi, 75 36060 Romano d’Ezzelino (Vicenza) Italy Tel. +39 0424 832 832 www.agb.it info@agb.it...
