Alban Giacomo spa
1
Inserire la cerniera nel telaio
Insert the hinge into the frame
3
Inserire il fermo tra le leve, al centro della cerniera
Insert the stopper between the levers, in the middle of
the hinge
5
Regolare la forza della cerniera
Adjust the hinge closing force
ISTRUZIONI DI MONTAGGIO

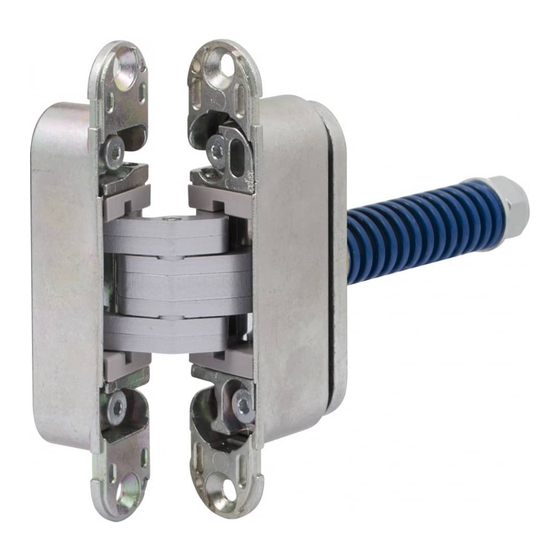

ECLIPSE 3.2 HD SELF
ECLIPSE 3.4 HD SELF
7
Togliere il fermo
Remove the stopper
/ ASSEMBLY INSTRUCTIONS
2
Aprire la cerniera di 90°
Open the hinge at 90°
90°
4
Fissare la cerniera al telaio
Fasten the hinge to the frame
6
Fissare la cerniera all'anta
Fasten the hinge to the sash
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for AGB ECLIPSE 3.2 HD SELF
Summary of Contents for AGB ECLIPSE 3.2 HD SELF
- Page 1 ISTRUZIONI DI MONTAGGIO / ASSEMBLY INSTRUCTIONS Alban Giacomo spa ECLIPSE 3.2 HD SELF ECLIPSE 3.4 HD SELF Inserire la cerniera nel telaio Aprire la cerniera di 90° Insert the hinge into the frame Open the hinge at 90° 90° Inserire il fermo tra le leve, al centro della cerniera...
- Page 2 Queste cerniere sono state progettate per funzionare in modo ottimale tra gli 0° e 170° di apertura della porta. These hinges have been designed to work properly between 0° and 170° of door opening. Alban Giacomo Spa Via A. De Gasperi, 75 36060 Romano d’Ezzelino (Vicenza) Italy Tel. +39 0424 832 832 www.agb.it info@agb.it...
