Alban Giacomo spa
1309 - CPR - 0336
EN 14846:2008
Chiusura automatica
/ Self-closing ability
Forza di chiusura
/ Closing force
Forza di ritorno dello scrocco
Durabilità dell'azione di chiusura automatica
Durabilità del meccanismo dello scrocco
Capacità di mantenere la porta chiusa, e non contribuire alla propagazione del fuoco
Ability to maintain the door in closed position, and not contribute to the spread of fi re
Resistenza a carico laterale sullo scrocco
Idoneità all'utilizzo su porte tagliafuoco/antifumo
Controllo delle sostanze pericolose
Presenza di sostanze dannose
Sicurezza - funzione elettronica
Funzione elettronica
/ Electrical function
Manipolazione elettronica
/ Electrical manipulation
Serratura da utilizzare su porte di compartimentazione al fuoco/antifumo
Lock to be used on fi re and/or smoke control doors
ISTRUZIONI DI MONTAGGIO
Via A. De Gasperi, 75 - 36060 Romano d'Ezzelino (VI) - Italy
DoP n. 006
3
X
/ Return force of the latch
/ Durability of self-closing action
/ Durabillity of latch action
/ Resistance to side load on latch bolt
/ Suitability for use on fi re/smoke doors
/ Control of dangerous substances
/ Presence of dangerous substances
/ Security - electrical function
Le Dichiarazioni di Prestazione e i certificati sono disponibili sul sito www.agb.it
Declarations of Performances and certificates are available at www.agb.it
/ ASSEMBLY INSTRUCTIONS
Alban Giacomo Spa
8
D
0
16
J
2
1
≤ 15 N
≥ 2,5 N
200000 cicli
/ cycles
120 N carico
/ load
≤ 3 kN
Grado D
/ Grade
D:
60 min.
nessuna
/ none
Grado 1
/ Grade 1
Grado 1
/ Grade 1
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for AGB OPERA BIT
Summary of Contents for AGB OPERA BIT

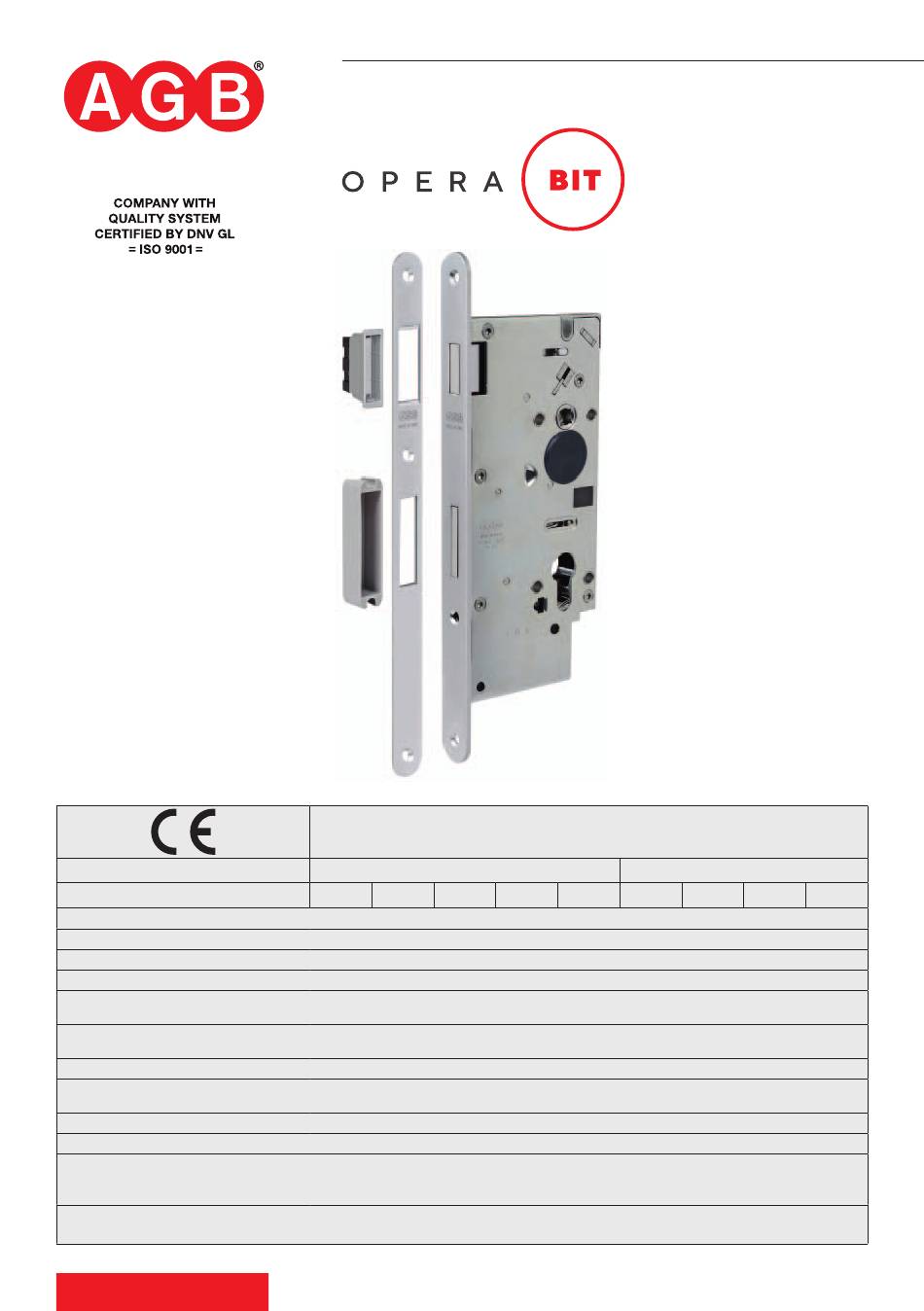

- Page 1 Serratura da utilizzare su porte di compartimentazione al fuoco/antifumo Lock to be used on fi re and/or smoke control doors Le Dichiarazioni di Prestazione e i certificati sono disponibili sul sito www.agb.it Declarations of Performances and certificates are available at www.agb.it...
- Page 2 Schema di foratura - incontro / Milling diagram - striker Incontro unifi cato per Opera Smart Incontro specifi co per Opera Bit Unique striker for Opera Smart Striker dedicated for Opera Bit Z = 18/22 ✱ Bloccare la vaschetta al telaio.
-
Page 3: System Components
Schema di foratura - serratura / Milling diagram - lock ø20 ø20 ø8 Z = 18/22 * Foro idoneo al diametro delle boccole o delle viti passanti delle maniglie. * Hole suitable for bushing diameter or through screws of handles. Strumenti necessari per il montaggio / Necessary tools for assembly 2,5 mm... - Page 4 Montaggio / Assembly ISTRUZIONI DI MONTAGGIO / ASSEMBLY INSTRUCTIONS - (V.14)
- Page 5 xx min = A-3 xx max = A+1 ISTRUZIONI DI MONTAGGIO / ASSEMBLY INSTRUCTIONS - (V.14)
- Page 6 Y = 64÷73 Y = 74÷83 34÷43 44÷53 54÷63 ø4x60 mm ø4x70 mm ø4x80 mm ø4x90 mm ø4x50 mm ø4,5x80 mm ø4,5x90 mm * Non incluse / * Not included ISTRUZIONI DI MONTAGGIO / ASSEMBLY INSTRUCTIONS - (V.14)
- Page 7 Prima di inserire le batterie accertarsi di avere la Tessera di Attivazione a portata di mano. Before inserting the batteries, please make sure that you have available the Activation Card. È necessario passare la Tessera di Attivazione altrimenti la serratura lavora in modalità ad alto consumo di batteria (durata ≈...
- Page 8 NB. E’ necessario l’utilizzo di maniglia con impugnatura solidale alla rosetta e viti passanti. Note. It is necessary to use the handle with suitable grip for the washer and through screws. All’acquisto, la maniglia è sbloccata da entrambi i lati. When you buy the handle, it is unlocked in both sides.
-
Page 9: Campi Di Applicazione
55 mm B 16 mm 55 mm A+B = 100 mm max. * Con le viti incluse nel kit / * With the screws included in kit. VIDEO DI MONTAGGIO ASSEMBLY VIDEO operabit.agb.it/video ISTRUZIONI DI MONTAGGIO / ASSEMBLY INSTRUCTIONS - (V.14) -
Page 10: Manutenzione
Batteries replacement: 3 batteries 1.5V AA (LR6) Riprogrammare data/ora sulle serrature / Setup of time/date on locks Accedere al software Opera Bit Manager / Enter the software Opera Bit Manager Tessere Setup • Menù: Tessere Setup. / Menu: Setup Cards. - Page 11 I seguenti elementi sono stati testati ed approvati per These elements have been tested and approved for use l’utilizzo con la serratura elettronica Opera Bit: with the electronic lock Opera Bit: - Cilindro di sicurezza AGB 5000 PS, CAAGXX.XX.XX - Security cylinder AGB 5000 PS, code CAAGXX.XX.XX...
- Page 12 Alban Giacomo spa Via A. De Gasperi, 75 36060 Romano d’Ezzelino (VI) Italy +39 0424 832 832 www.agb.it - info@agb.it...
