Summary of Contents for Flash F7200203

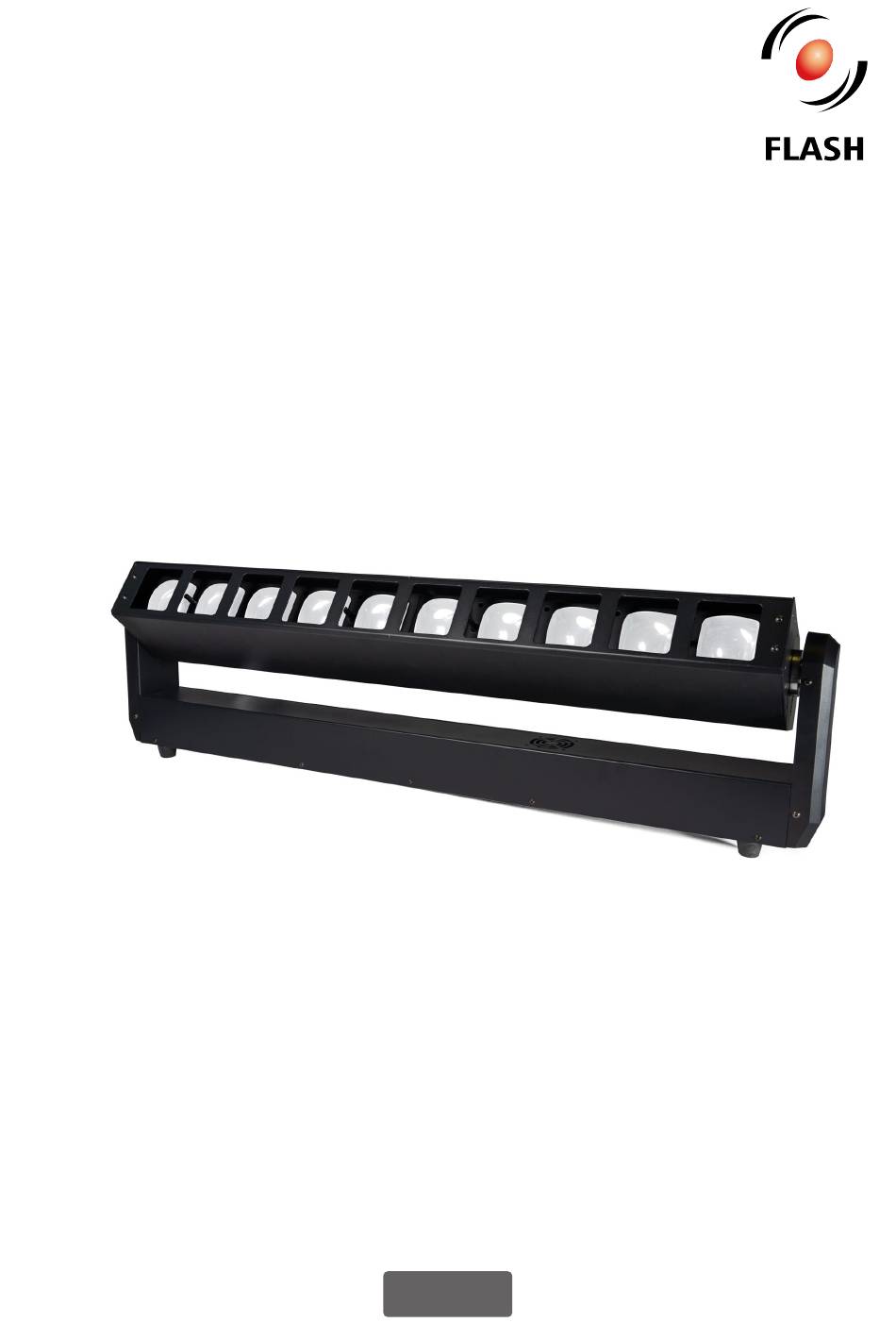

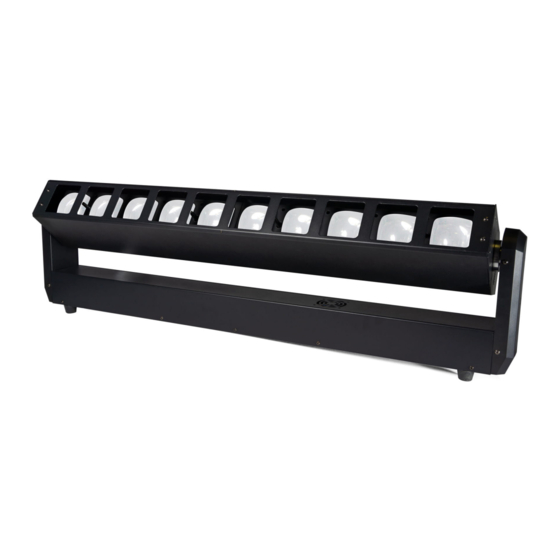

- Page 1 User Manual Instrukcja Obsługi LED MOVING HEAD BAR 10x40W RGBW 2 SECTIONS ZOOM 5°-50° 10 SECTIONS COLOR F7200203...
- Page 2 User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING LED MOVING HEAD BAR 10x40W RGBW 2 SECTIONS ZOOM 5°-50° 10 SECTIONS COLOR. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. Don’t operate it where the temperature is 2.
-
Page 3: Product Information
LED MH BAR 10x40W RGBW 2 SEC. ZOOM 5°-50° 10 SEC. COLOR • Art No F7200203 3. PRODUCT INFORMATION Fast electric strobe 1 ~ 20 Hz Voltage: AC 100V~240V 50/60Hz DMX Channel mode: 24/60CH Rated power: 500W Protocal: Auto-run, DMX512, Built-in LED: 10 x 40W 4in1 RGBW LEDs... -
Page 4: Voltage Specification
User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 100~240V 500W 50/60Hz 5.3 Connecting power supply Make sure that the power grid supply The connection is performed using power cable with PowerCon connector parameters are consistent with device parameters and limitations are not ( i n c l u d e d ) . -
Page 5: Dmx Channels
LED MH BAR 10x40W RGBW 2 SEC. ZOOM 5°-50° 10 SEC. COLOR • Art No F7200203 6. DMX CHANNELS 60 CH Mode 60 CH Function DMX value Description 0-255 0~2700 Y fine 0-255 16 bit Y speed 0-255 Fast-slow Zoom 1... - Page 6 User Manual •Instrukcja Obsługi null 10-19 Built-in color effect 1 20-29 Built-in color effect2 30-39 Built-in color effect3 40-49 Built-in color effect4 50-59 Built-in color effect5 60-69 Built-in color effect6 70-79 Built-in color effect7 80-89 Built-in color effect8 90-99 Built-in color effect9 100-109 Built-in color effect10 110-119...
- Page 7 LED MH BAR 10x40W RGBW 2 SEC. ZOOM 5°-50° 10 SEC. COLOR • Art No F7200203 invalid 10-29 Built-in dynamic pattern effect1 30-49 Built-in dynamic pattern effect2 50-69 Built-in dynamic pattern effect3 70-89 Built-in dynamic pattern effect4 90-109 Built-in dynamic pattern effect5...
- Page 8 User Manual •Instrukcja Obsługi LED1-10R dimmer 0-255 Led 1-10 dark-bright LED1-10G dimmer 0-255 Led 1-10 dark-bright LED1-10B dimmer 0-255 Led 1-10 dark-bright LED1-10 dimmer 0-255 Led 1-10 dark-bright null Priority 5: 10-255 10000K-2500K null 10-19 Built-in color effect1 20-29 Built-in color effect2 30-39 Built-in color effect3 40-49...
- Page 9 LED MH BAR 10x40W RGBW 2 SEC. ZOOM 5°-50° 10 SEC. COLOR • Art No F7200203 null 10-19 Built-in static pattern effect1 20-29 Built-in static pattern effect2 30-39 Built-in static pattern effect3 40-49 Built-in static pattern effect4 50-59 Built-in static pattern effect5...
- Page 10 User Manual •Instrukcja Obsługi Background B 0-255 0~255 control(59,60)channel background Background W 0-255 0~255 control(59,60)channel background Null 10-99 Auto 1 Priority 1: Macro 100-199 Auto 2 200-255 Sound activated 0-239 null Reset 240-250 Reset in 3 seconds 251-255 null...
- Page 11 LED MH BAR 10x40W RGBW 2 SEC. ZOOM 5°-50° 10 SEC. COLOR • Art No F7200203...
- Page 12 User Manual •Instrukcja Obsługi O S T R Z E Ż E N I E ! UWAGA! LED MOVING HEAD BAR 10x40W RGBW posiada mocny silnik obrotu „pan”. Reakcja na moment obrotowy, gdy głowica zostanie nagle panoramowana, może spowodować ruch podstawy, jeśli urządzenie stoi niezabezpieczone na powierzchni. Nie należy włączać zasilania do głowicy, chyba że podstawa jest bezpiecznie przymocowana do powierzchni lub zabezpieczona linką...
-
Page 13: Informacje O Produkcie
LED MH BAR 10x40W RGBW 2 SEC. ZOOM 5°-50° 10 SEC. COLOR • Art No F7200203 Dziękujemy za zakup urządzenia LED MOVING HEAD BAR 10x40W RGBW 2 . Ze względów bezpieczeństwa SECTIONS ZOOM 5°-50° 10 SECTIONS COLOR oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać... -
Page 14: Specyfikacja Zasilania
User Manual •Instrukcja Obsługi 5. POLACZENIA GROUND DMX + Urządzenie wyposażone jest w następujące DMX - interfejsy: 1. DMX (wejście/wyjście) – złącza: XLR 3-pin ŻEŃSKI MĘSKI 2. Zasilanie (wejście/wyjście) – złącze: powerCON GROUND DMX - 5.1 Podłączenie sygnału DMX DMX + Połączenie odbywa się... - Page 15 LED MH BAR 10x40W RGBW 2 SEC. ZOOM 5°-50° 10 SEC. COLOR • Art No F7200203 6. LISTA KANALOW DMX 60 CH Mode 60 CH Function DMX value Description 0-255 0~2700 Y fine 0-255 16 bit Y szybkość 0-255 Szybko-Wolno...
- Page 16 User Manual •Instrukcja Obsługi Zero 10-19 Efekt kolorystyczny 1 20-29 Efekt kolorystyczny 2 30-39 Efekt kolorystyczny 3 40-49 Efekt kolorystyczny 4 50-59 Efekt kolorystyczny 5 60-69 Efekt kolorystyczny 6 70-79 Efekt kolorystyczny 7 80-89 Efekt kolorystyczny 8 90-99 Efekt kolorystyczny 9 100-109 Efekt kolorystyczny 10 110-119...
- Page 17 LED MH BAR 10x40W RGBW 2 SEC. ZOOM 5°-50° 10 SEC. COLOR • Art No F7200203 Niepoprawny 10-29 Dynamiczny efekt wzoru 1 30-49 Dynamiczny efekt wzoru 2 50-69 Dynamiczny efekt wzoru 3 70-89 Dynamiczny efekt wzoru 4 90-109 Dynamiczny efekt wzoru 5...
- Page 18 User Manual •Instrukcja Obsługi LED1-10R Sciemniacz 0-255 Led 1-10 dark-bright LED1-10G Sciemniacz 0-255 Led 1-10 dark-bright LED1-10B Sciemniacz 0-255 Led 1-10 dark-bright LED1-10 Sciemniacz 0-255 Led 1-10 dark-bright Zero Priorytet 5: 10-255 10000K-2500K Zero 10-19 Efekt kolorystyczny 1 20-29 Efekt kolorystyczny 2 30-39 Efekt kolorystyczny 3 40-49...
- Page 19 LED MH BAR 10x40W RGBW 2 SEC. ZOOM 5°-50° 10 SEC. COLOR • Art No F7200203 Zero 10-19 Statyczny efekt wzoru 1 20-29 Statyczny efekt wzoru 2 30-39 Statyczny efekt wzoru 3 40-49 Statyczny efekt wzoru 4 50-59 Statyczny efekt wzoru 5...
- Page 20 Tło Niebieskie 0-255 0~255 Kontrola(59,60)tło kanału Tło Białe 0-255 0~255 Kontrola(59,60)tło kanału Zero 10-99 Auto 1 Priorytet 1: Macro 100-199 Auto 2 200-255 Aktywacja Dźwiękiem 0-239 Zero Reset 240-250 Reset w 3 sekundy 251-255 Zero F7200203 www.flash-butrym.pl...
