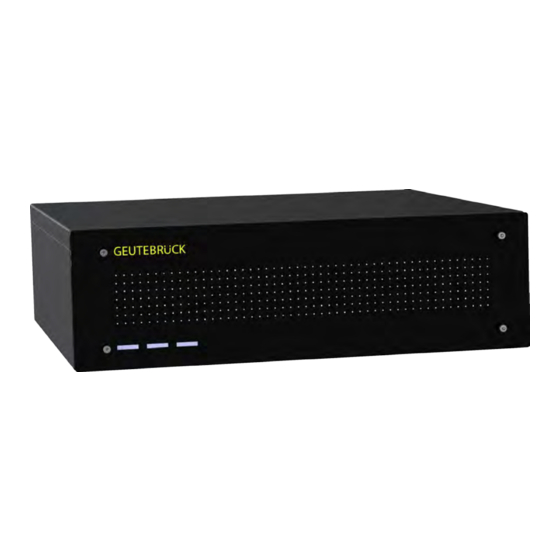

Geutebruck G-ST 3000+G2 User Manual
  1. Manuals
  2. Brands
  3. Geutebruck Manuals
  4. Network Hardware
  5. G-ST 3000+G2
  6. User manual

Geutebruck G-ST 3000+G2 User Manual

Hide thumbs
Table of Contents
  • Table of Contents
  • Prólogo
  • Indicaciones Generales y de Seguridad
  • Uso Conforme a lo Proyectado
  • Explicación de Los Signos y Definiciones
  • Indicaciones de Seguridad Generales
  • Normas y Reglamentaciones
  • Descripción de Los Aparatos
  • Vista de Conjunto del G-ST 3000+ G2
  • Transporte, Almacenamiento, Primera Puesta en Marcha
  • Volumen de Suministro
  • Vista del Aparatos G-ST 3000+ G2
  • Vista Frontal
  • Vista Posterior
  • Instalación y Puesta en Servicio
  • Requisitos
  • Comprobar las Condiciones Marco
  • Insumos para la Puesta en Servicio
  • Realizar Preparativos
  • Indicaciones para la Instalación de las Tarjetas de PC Propias y Los Aparatos Externos
  • Conectar Aparato
  • Conectar el Aparato
  • Incluir Aparato en la Red
  • Administrar Contactos E/S
  • Ocupar Contactos
  • Añadir Contactos E/S en G-Set
  • Utilizar Conexiones Adicionales
  • Conexiones de Vídeo Analógico (Opcionales)
  • Conectar Impresora
  • Otras Conexiones Externas
  • Desconectar el Aparato
  • Restablecer el Sistema al Estado de Entrega
  • Anexo
  • Datos Técnicos

Advertisement

Available languages

Available languages

Quick Links

Download this manual
G-ST 3000+G2
Bedienungsanleitung
User Manual
Instructions d'utilisation
Manual de instrucciones

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the G-ST 3000+G2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Geutebruck G-ST 3000+G2

Summary of Contents for Geutebruck G-ST 3000+G2

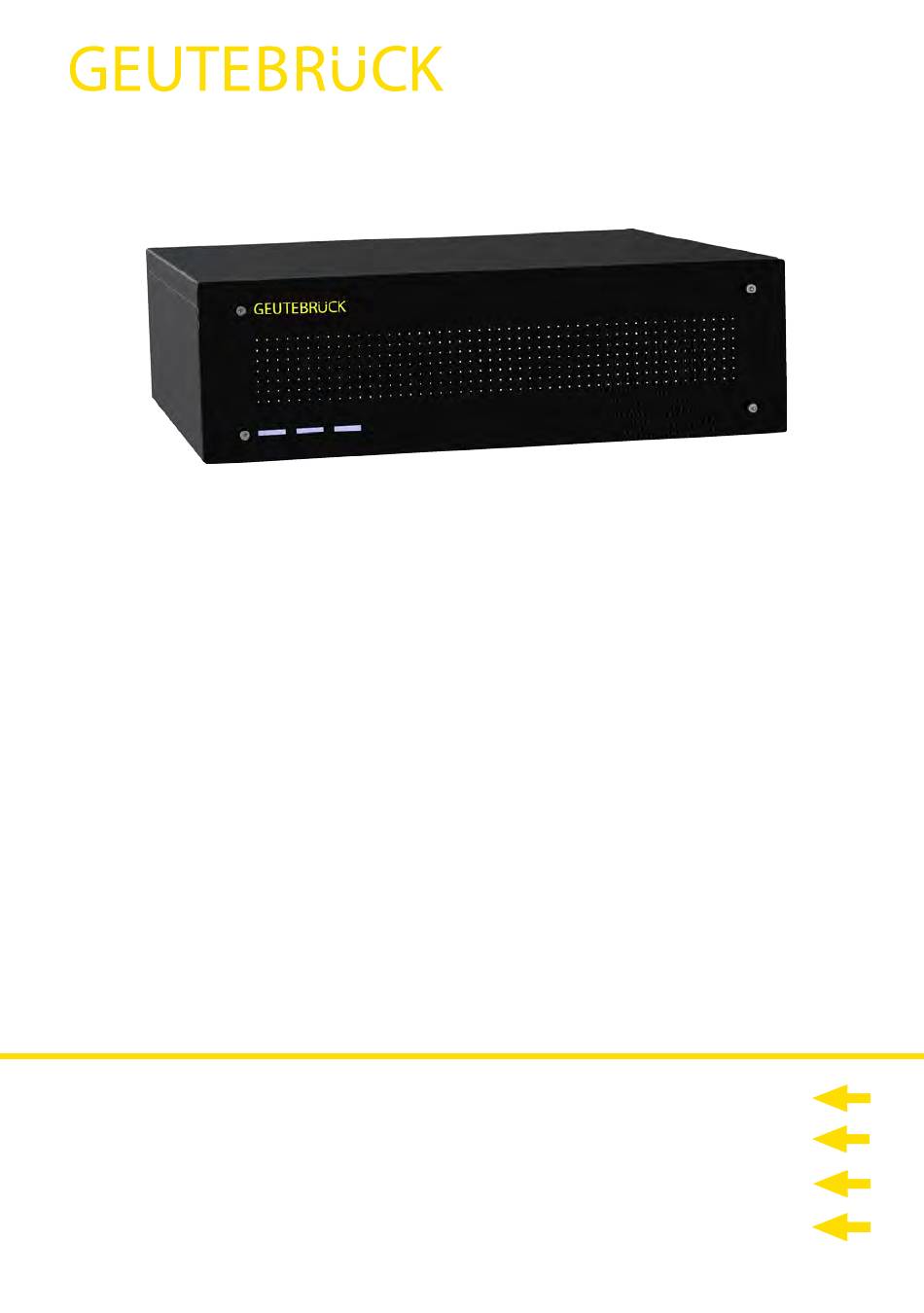

  • Page 1 G-ST 3000+G2 Bedienungsanleitung User Manual Instructions d'utilisation Manual de instrucciones...
