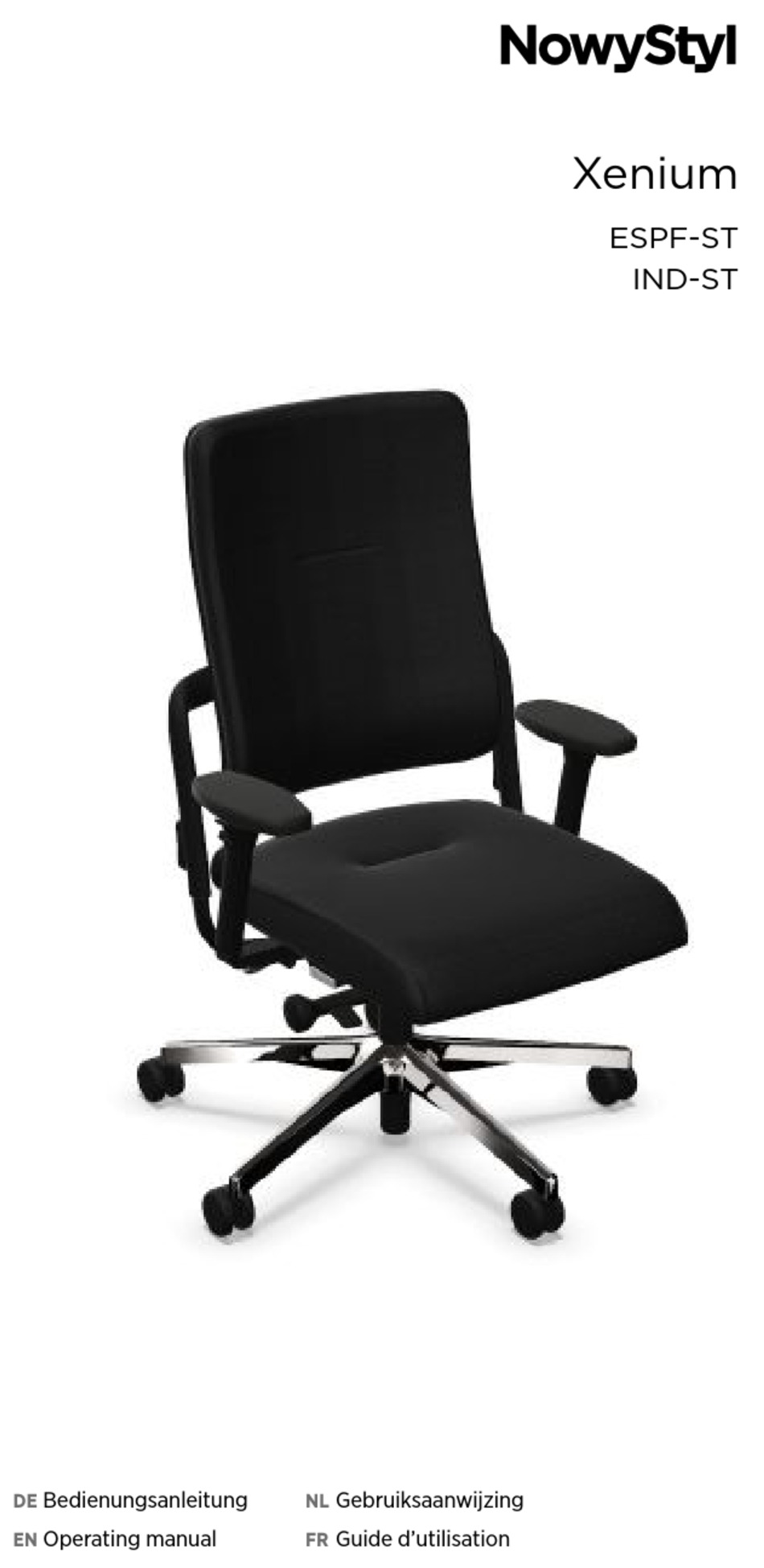

- Page 1 Xenium ESPF-ST IND-ST Bedienungsanleitung Gebruiksaanwijzing Operating manual Guide d’utilisation...
- Page 2 38-400 Krosno Poland T +48 13 43 76 100 F +48 13 43 62 732 info@nowystyl.com www.NowyStyl.com © Copyright 2021 Nowy Styl Sp. z o.o. Nowy Styl Sp. z o.o. reserves the right to change the constructional features and finishes of products.
- Page 3 M0303-1286_xenium_instructions_DNP-ST_DNPH-ST_ ESP-ST_ESPF-ST_IND-ST_INT_e01_2021.pdf...
-
Page 4: Seat Height Adjustment
Sitzhöhenverstellung Rechtsseitig unter dem Sitz befindet sich ein Hebel (A), den Sie in der Sitzposition mit den Fingern nach oben gedrückt halten. Bei Entlasten des Sitzes hebt bzw. beim Belasten senkt sich der Sitz unter Gasfederdruck. Seat height adjustment For adjustment of the seat height, you will find a lever (A) underneath the right side of the seat. - Page 5 IND-ST ESPF-ST...
-
Page 6: Seat Depth Adjustment
Sitztiefenverstellung Rechtsseitig unter dem Sitz befindet sich eine kleine Drucktaste (B). Während des Sitzens drücken Sie zur Verstellung die se Taste und stützen sich mit dem Rücken gegen die Leh ne. Sie bewegen so den Sitz gegen Feder druck nach vorne und lassen bei Erreichen der gewün schten Sitz tie fen stellung die Taste los. - Page 7 Zitdiepte Met de drukknop aan de rechterzijde van de bureaustoel (B) kunt u de zitdiepte instellen. Als u vanuit zitpositie de knop indrukt en met uw rug tegen de rugleuning leunt, schuift de zitting naar voren. Op de gewenste stand kunt de knop loslaten. U heeft de juiste zitdiepte bereikt wanneer de afstand tussen zitting en knieholte drie vingers bedraagt.
- Page 8 Synchrone Rückenhöhen- und Sitztiefenverstellung Um die Rückenlehnenhöhe zu verstellen, umgreifen Sie im Sitzen rechts- und linksseitig den Trägerbügel und drücken die beiden rückseitigen Tasten (C) gleich zeitig. Beim Los lassen rastet das Teleskop in 7 ver schiedenen Größen stel lun gen ein. Je höher die Rückenlehne eingestellt ist, desto mehr gewinnt der Sitz an Tiefe (Grund: schräggestelltes Teleskop).
- Page 9 Rugleuninghoogte en zitdiepte Met de drukknoppen aan het rugleuningframe (C) stelt u vanuit zitpositie de hoogte van de rugleuning in. Op de gewenste stand kunt u de drukknoppen loslaten. U hebt de juiste rugleuninghoogte bereikt wanneer de bolling van de rugleuning uw onderrug ondersteunt. Er zijn in totaal 7 standen mogelijk.
- Page 10 Zithoek Met de hendel aan de linkerzijde van de bureaustoel (D) stelt u de complete zithoek in. Als u vanuit zitpositie de hendel omhoog drukt, kunt u de rugleuning naar achteren bewegen. De zitting kantelt automatisch mee. Als u weer naar voren leunt, kunt u met behulp van de draaihendel aan de rechterzijde van de bureaustoel de weerstand (E) traploos instellen naar uw gewicht.
- Page 11 Synchronmechanik IND-ST mit automatischer Gewichtsverstellung Linksseitig unter dem Sitz befindet sich ein Drehknauf (D). Durch drehen nach hinten aktivieren Sie die kombinierte (synchronisierte) Neigungsmechanik von Sitz und Rücken. Wenn Sie in zurückgelehnter Position den Knauf nach vorne drehen, kann der Rücken in 4 Positionen arretiert werden.
- Page 12 Zithoek IND-ST met automatische gewichtsinstelling Met de hendel aan de linkerzijde van de bureaustoel (D) stelt u de complete zithoek in. Als u vanuit zitpositie de hendel omhoog drukt, kunt u de rugleuning naar achteren bewegen. De zitting kantelt automatisch mee. Als u weer naar voren leunt, kunt u met behulp van de draaihendel aan de rechterzijde van de bureaustoel (E) de weerstand traploos instellen naar uw gewicht.
-
Page 13: Armrest Adjustment
Armlehnenverstellung (optional) 4D Mulitfunktionsarmlehne R37 Die Höhe der Armlehnen (1) wird über die innenseitigen Tasten (G) eingestellt. Die Breiteneinstellung (2) erfolgt über sitzunterseitige Excenterhebel. Die Armauflagen sind in der Tiefe (3) und horizontalen Schwenkstellung gegen Einrast druck in der Position verstellbar. Eine zusätzliche Breiteneinstellung (4), als besonders weite und enge Distanz der Armauflagen zueinander, erreichen Sie dadurch, daß... -
Page 14: Réglage Des Accoudoirs
Armleuningen (optioneel) 4D multifunctionele armleuning R37 Met de drukknoppen aan de zijkant van de armleuningen (G) stelt u vanuit zitpositie de armleuninghoogte (1) in. U hebt de juiste armleuninghoogte bereikt wanneer uw boven- en onderarmen een hoek van 90 graden maken. De breedte (2) van de armleuningen kan met behulp van de hendel onder de zitting worden ingesteld. - Page 15 Sitzneigeverstellung IND-ST + ESPF-ST Diese Einstellung ist im Sitzen möglich. Hebel (H) um 90° nach hinten drehen, Sitz hinten entlasten, dadurch hebt sich die Sitzfläche hinten. Zum Arretieren den Hebel wieder um 90° nach vorn drehen. Zum Senken des Sitzes des Hebel um 90° nach hinten drehen, Sitz hinten belasten, dadurch senkt sich die Sitzfläche hinten.
- Page 16 4° IND-ST 4° ESPF-ST...
- Page 17 Lordosenstütze für Vorsatzpolster LSHP Im hinteren Bereich der Rückenlehne befindet sich auf der rechten Seite ein Blasebalg. Um die Wölbung der Rückenlehne im Lendenwirbelbereich ihren Körperbedürfnissen anzupassen pumpen sie den Blasebalg (K) mit der Hand auf. Durch betätigen der Drucktaste (L) oberhalb des Blasebalges wird die Wölbung in der Rückenlehne entlastet.
- Page 18 lumbar support for upholstered front LSHP On the right hand side of the backrest you will find a pump. To adjust the backrest’s bow in the lumbar area to your individual body needs squeeze the pump (K) by hand. By pressing the button (L) above the pump the bulge will reduce.
- Page 19 Lordosenstütze für Netzrücken LUD2 Hinter dem Netzrücken befindet sich, deutlich sichtbar, die Lordosenverstellung für Netzrücken. Der Drehknopf (M) unterhalb des Rückenbügels dient zur Einstellung der Lordosenstütze. Zum Aktivieren der Stütze drehen Sie den Knopf linksherum bis zum Erreichen der gewünschten Wölbung. Zur Reduzierungoder Entfernung der Stütze drehen Sie den Knopf in die entgegengesetzte Richtung.
- Page 20 Lendensteun voor de rugleuning met netbespanning LUD2 Achter de netbespanning van de rugleuning is de instelbare lendensteun goed zichtbaar. De knop onder de achterkant van het frame wordt gebruikt om de lendensteun in te stellen. Om de lendensteun te activeren draait u de knop linksom tot de gewenste steun wordt verkregen.
- Page 21 Pflegehinweis Doppelrollen • Jeder Bürodrehstuhl ist serienmäßig mit ESH-Rollen für weiche Böden (z.B. Teppich) ausgestattet. Zum Einsatz auf harten Böden (z.B. PVC, Fliesen) sind spezielle ESHH-Rollen erhältlich. • Falsche Rollen können den Untergrund, sowie die Rollen schädigen. Pflege • Stoffe möglichst trocken reinigen oder mit einem milden Pflegemittel behandeln.
- Page 22 INT_E01_2021 M0303-1286 Xenium www.NowyStyl.com...
