Rubi Cumulus RCU460 Installation

INSTALLATION
PIÈCES / PARTS
04
02
03
05
Vérifiez que toutes les pièces de votre tête pluie sont dans
l'emballage.
Make sure you have all the parts in hand.
LISTE DES PIÈCES /

PARTS LIST

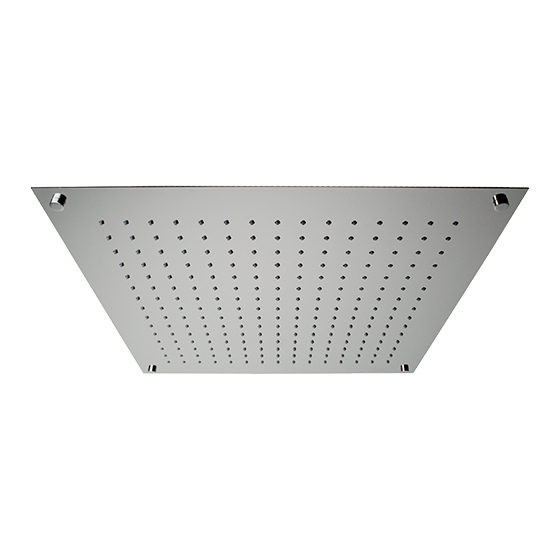

01 Tête pluie / Rain shower head
02 Raccord flexible / flexible connection
03 Assemblage de flexibles en "T" / "T" flexible hoses assembly
04 Ensemble d'attache / Fixing kit
05 Équerres / Brackets
Doc. # DR080-5 / 03-02-2022
ÉTAPES / STEPS
01 02
Préparez votre structure et vos arrivées d'eau. Préparez la plomberie nécessaire à l'installation
Cumulus (RCU460IP) = 2 arrivées de votre douche. Chacune des zones de la tête
pluie devra être raccordée à une valve d'arrêt.
Built your structure and bring your water inlets.
Cumulus (RCU460IP) = 2 inlets Install the required hardware. Make sure each
shower zone has its own stop valve installed.
X3
05
06
Faites les branchements en vous assurant que
les flèches pointent vers la tête (direction de
l'eau).
Flexible 500mm = Entrée du centre.
Flexible double = Entrées de coins.
Attachez les fils de fer au équerres.
Connect the hoses making sure the arrows point
towards the shower head (water direction). Hand
tighten + 1/4 turn.
500mm hoses = Center inlet.
Double hoses = Corner inlets.
Atach the wires to the brackets.
405 mm
16"
03
Préparez votre panneau de finition selon
l'illustration ci-haut.
Prepare your panel according the above illustra-
tion.
07
Serrez à la main + 1/4 de tour.
CUMULUS - RCU460
405 mm
16"
04
Installez votre panneau de finition au plafond.
Install your panel to the ceiling.
08
www.rubi.ca - 1.888.988.RUBI (7824)
