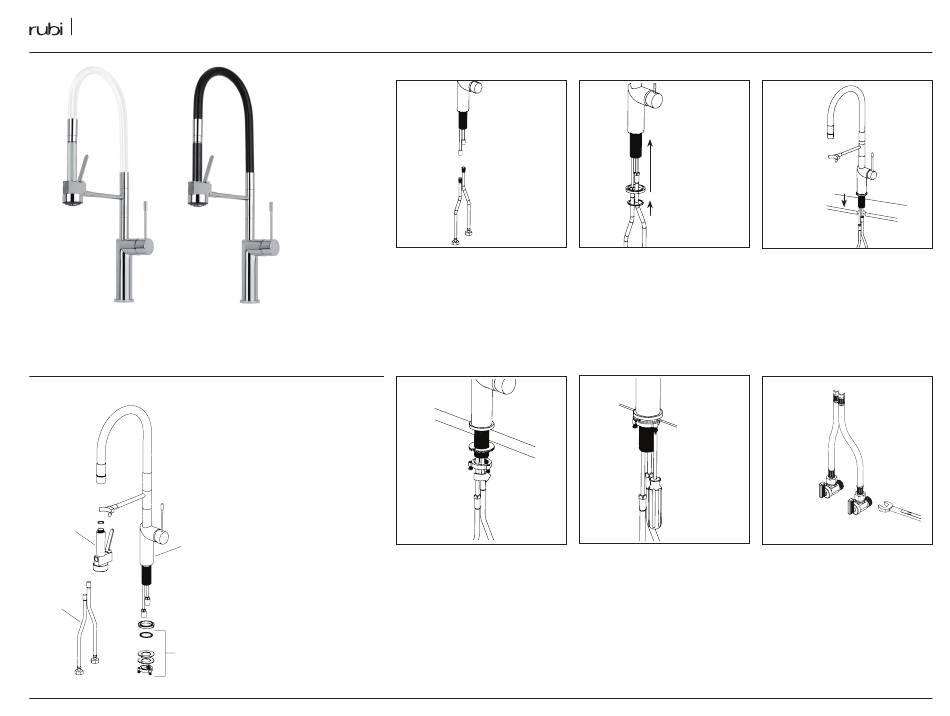

Rubi SAKAI RCH91D2S Installation Manual

INSTALLATION
RCH91D2SW
PIÈCES / PARTS
02
01
04
03
Doc. # DR075-8 / 25-05-2016
RCH91D2S
Vérifiez que toutes les pièces de votre robinet
sont dans l'emballage.
Make sure you have all the parts in hand.
LISTE DES PIÈCES /

PARTS LIST

01 Robinet / Faucet
02 Douchette à main / Hand shower
03 Jeu d'attache / Fixing kit
04 Flexibles d'entrées d'eau / Water inlets hoses
ÉTAPES /

STEPS

01
Fixez les flexibles d'entrées d'eau au robinet à la
main. Eau chaude à gauche et froide à droite. /
Thighten manually both water inlets hoses to
the faucet. Hot water to the left and cold to the
right.
04
Insérez la rondelle de caoutchouc et celle d'acier
puis vissez fermement à la main l'écrou sur le
manchon fileté. /
Insert de rubber and metal washer. Firmly
tighten by hand the nut on the faucet nipple.
02
Placez le socle et le joint de caoutchouc
à la base du robinet. /
Insert the faucet base and the rubber ring at
the bottom of the faucet.
05
À l'aide d'un tournevis, vissez
solidement les trois vis de l'écrou. /
With a screwdriver, firmly tighten the nut
screws (3).
SAKAI - RCH91D2S / RCH91D2SW
03
Déposez le robinet dans le perçage du plan
de travail ou de l'évier. /
Put the faucet in the sink or counter hole.
Chaud / Hot
Froid / Cold
06
Fixez les flexibles d'entrées d'eau aux
valves d'arrêts respectives. /
Thighten both water inlets hoses
to each stop valves.
www.rubi.ca - 1.888.988.RUBI (7824)
