Bechara DOHA Product Manual And Assembly Instructions

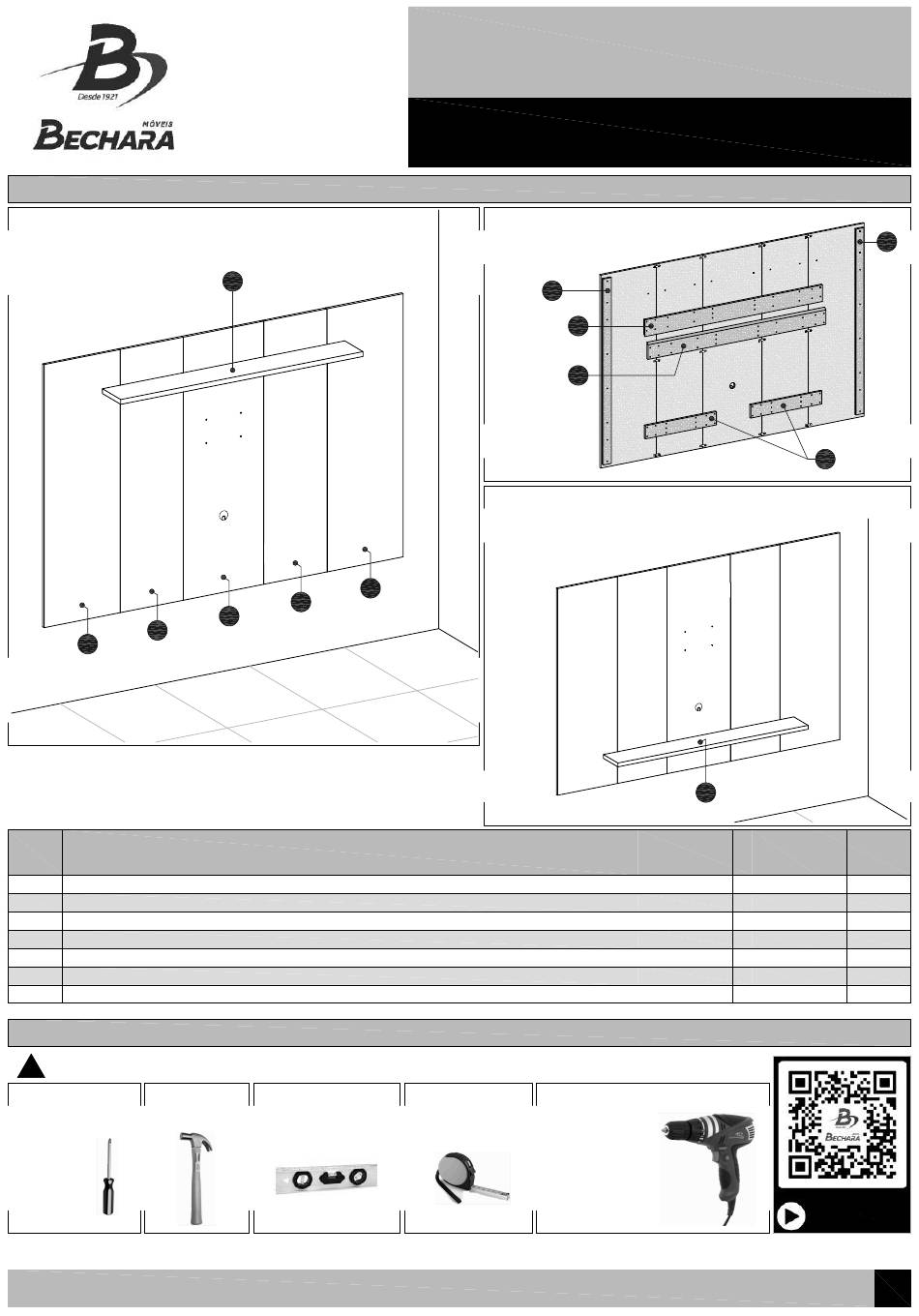

IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
02
03
___________
*
A Prateleira (07) pode ser montada na parte superior (ver figura acima) ou na parte inferior (ver
figura à direita). Verificar e definir a posição desejada para a prateleira antes da primeira montagem.
La Repisa (07) se puede instalar en la parte superior (ver figura arriba) o en la parte inferior (ver
figura a la derecha). Verifique la posición deseada para la repisa antes de la primera montaje.
The Shelf (07) can be installed in top position (see figure above) or in lower position (see figure at
right). Check and set desired shelf position before the first assembly.
N.° ID Descrição / Descripción / Description
01 Painel central / Painel central / Middle Panel
02 Painel intermediário (02) / Painel (02) / Panel (02)
Painel lateral / Painel lateral / Side Panel
03
04 Coluna traseira / Columna trasera / Rear Column
Barra traseira chanfrada / Barra trasera biselada / Beveled Rear Bar
05
Suporte traseiro / Soporte trasero / Rear Support
06
Prateleira / Repisa / Shelf
07
FERRAMENTAS RECOMENDADAS / HERRAMIENTAS RECOMENDADAS / RECOMMENDED TOOLS
IMPORTANTE! Ferramentas necessárias ou recomendadas para a montagem não inclusas e não fornecidas com o produto.
! iIMPORTANT! Herramientas necesarias o recomendadas para la montaje no incluidas y no suministradas con el producto.
IMPORTANT! The required or recommended tools for assembly not included and not supplied with the product.
Chave de fenda Martelo comum.
simples e phillips.
Martillo común.
Atornillador Simple hammer.
simples y
phillips.
Simple and
phillips
screwdriver.
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
Indústria de Móveis
Bechara Nassar Eireli.
Av. Bechara Nassar Frange, 113
Jd. Brasília,
Tanabi, São Paulo - Brasil
CEP 15170-000
Telefones: (17) 3272 9900
(17) 3272 9919
www.moveisbechara.com.br
*
07
03
02
01
Indicador de Nível.
Indicador de nivel.
Level indicator.
Painel/Panel/Panel 1350 x 2000 x 205mm
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
VISTA TRASEIRA / VISTA POSTERIOR / REAR VIEW
04
Fixação atrás do painel.
05
Fijación detrás del panel .
Fixing behind the panel .
Fixação na parede.
05
Fijación en la pared.
Fixing on the wall .
OPÇÃO DE MONTAGEM COM A PRATELEIRA NA PARTE INFERIOR
OPCIÓN DE MONTAJE CON LA REPISA EN LA PARTE INFERIOR
ASSEMBLY OPTION WITH THE SHELF IN LOWER POSITION
Trena ou fita métrica Furadeira e Parafusadeira elétrica
com ponteiras fenda phillips
Cinta métrica.
e brocas Ø8mm.
Measuring tape.
Perforadora y
Atornillador eléctrico
con puntas phillips
y taladros Ø8mm.
Drilling machine and electric
screwdriver with philips tips
and drills Ø8mm.
© Desenvolvimento e Projeto de Produto - Móveis Bechara. Proj. 800, Ed. 001 - Abril/2022 .
DOHA
06
*
07
Dimensões (mm)
Quantidade
Dimensiones (mm) Cantidad
Dimensions (mm) Quantity
1350 x 448 x 15
1350 x 352 x 15
1350 x 424 x 15
1300 x 60 x 15
1350 x 116 x 15
540 x 92 x 15
1350 x 176 x 25
VÍDEO DE MONTAGEM
VÍDEO DE MONTAJE
ASSEMBLY VIDEO
04
1
2
2
2
2
2
1
1
