Montageanleitung: Rahmenschnellverstellung für Gekko fxs und/oder STEPS
Beschreibung
Die Rahmenschnellverstellung ist eine Zusatzausrüst-
ung für das Gekko fxs und andere HP V
Räder. Sie ersetzt die Klemmschrauben des Tretlager-
auslegers durch Schnellspannhebel und ermöglicht
die schnelle Anpassung auf verschiedene Fahrergrö-
ßen. Durch zwei Umlenkrollen erfolgt ein Ausgleich
der Kettenlängenänderung.
Achtung! Beachten Sie insbesondere die Hin-
weise zur Einstellung der Beinlänge und der Ket-
tenlänge in der Bedienungsanleitung Ihres Rades.
Achtung! Unsachgemäße Montage kann zum
Abrutschen der Kette oder Verdrehen des
Tretlagerauslegers führen. Dadurch kann es zu
Unfällen kommen.
Die Rahmenschnellverstellung muss von einer
Fachkraft montiert werden.
Inhalt (zum Teil vormontiert)
- Rollenhaltestab mit Rolle und Befestigungsmaterial
- Halteblech mit Rolle und Schnellspannern
- Befestigungsmaterial
Montage
Beachten Sie bei der Montage die Explosionszeich-
nung für die jeweilige Variante. Sie zeigt Anzahl und
Reihenfolge der verwendeten Teile.
1) Öffnen Sie die Kette (am Kettenschloss, wenn
vorhanden) und nehmen Sie sie vom Kettenblatt ab.
2) Montieren Sie die das Teleskop-Set für das obere
Kettenschutzrohr anhand dessen Anleitung.
3) Schrauben Sie die Setzmuttern von den beiden
Senkschrauben am Rollenhaltestab ab.

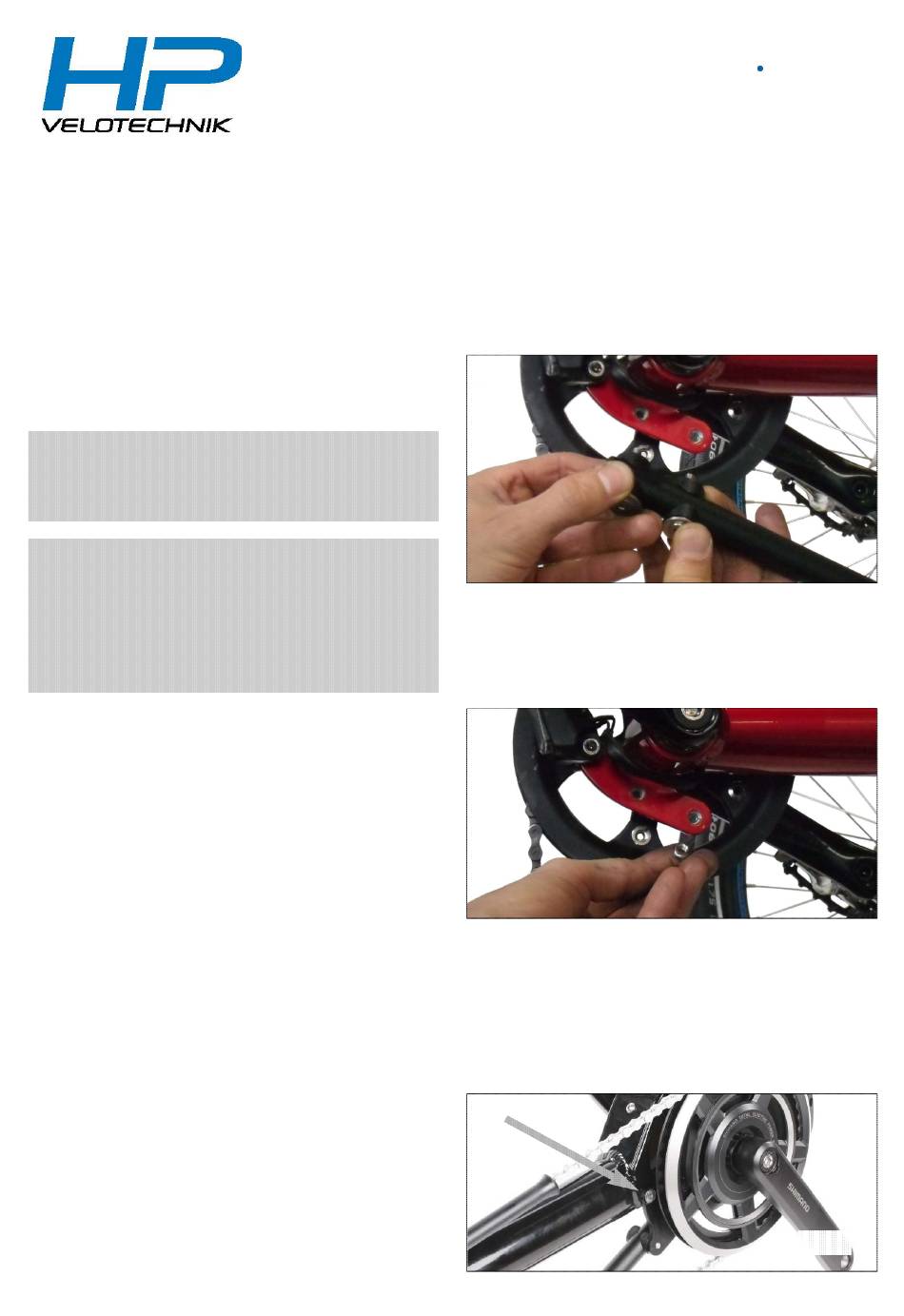

4) Setzen Sie den mit Schrauben, Scheiben und
Satteldistanzstücken vormontierten Rollenhaltestab
an das am Ausleger unterhalb des Innenlagers befind-
ELOTECHNIK
liche Halteblech an und führen Sie die Schrauben
durch die vorhandenen Löcher.
5) Schrauben Sie von der anderen Seite des ausle-
gerfesten Haltebleches die Setzmuttern auf die
Schrauben auf. Der geriffelte Bund zeigt zum
Halteblech.
Bei Auslegern für das Shimano STEPS Antriebssys-
tem müssen Sie das Halteblech mit den zwei beilie-
genden Senkschrauben am Ausleger montieren.
Verwenden Sie keine Setzmuttern zur Befestigung
des Halterohres. Die Gewinde sind bereits im Blech
vorhanden.
Rahmenschnellverstellung Gekko fxs, STEPS - Version 09/2022
HP V
GmbH & Co. KG
ELOTECHNIK
Kapellenstrasse 49
65830 Kriftel Germany
Phone +49 61 92 - 97 99 2-0
Fax +49 61 92 - 97 99 22 99
E-mail mail@hpvelotechnik.com
Internet www.hpvelotechnik.com
STEPS
