HP Velotechnik Handrest Mounting Instructions

Inhalt (vormontiert)
1: Lenkerhalter (a) mit Klemmteil (b)
2: Klemmschelle, schwarz
3: Halbrundscheibe
4: Teller schwarz eloxiert
5: Halteband (je nach Ausführung)
6: Polster zum Aufkletten
- Stellblech zum aufrichten des Haltebandes
- DIN912 M5x16 A2 Zylinderschraube
- DIN7991 M6x20 A2 Senkschraube
- ISO7380 M5x12 A2 Halbrundkopf
- Karosseriescheibe 5 auf 15 mm A2
- Hutmutter DIN917 M5 A2
- Quergewindebolzen M6, D=10mm
Die HP Velotechnik Handauflage dient als komfortable
Unterstützung der Hand auf langen Fahrten mit
Dreirädern von HP Velotechnik. Bei der Verwendung der
Handauflage mit dem Halteband ist die Fixierung einer
Hand am Lenker möglich. Der Lenkerhalter ist mit einer
geteilten Schelle ausgestattet und ermöglicht so die
Montage, ohne dass Griff, Bremshebel oder weitere
Anbauteile entfernt werden müssen.
Gefahr! Verwenden Sie den Lenkerhalter
nur zusammen mit
Verwendung als
Aufrechtfahrrädern ist nicht zulässig,, da die
Klemmkraft hierfür nicht ausreicht.
Montage der Handauflage am Lenker:
-
Lösen Sie mit einem 5 mm Inbus-Schlüssel die Schraube
am Lenkerhalter (1a) um das Klemmteil (1b) zu
entfernen.

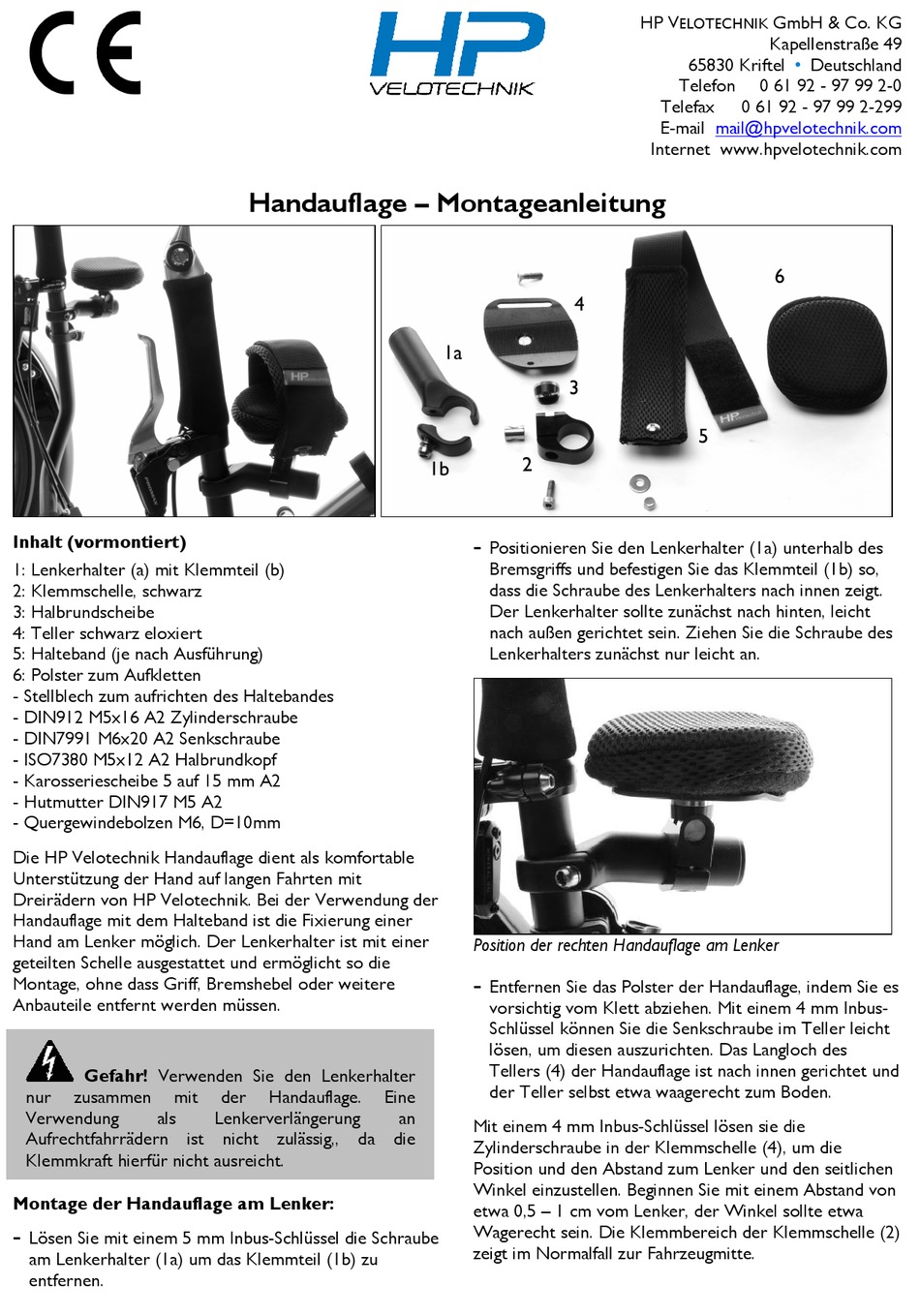

Handauflage – Montageanleitung
der Handauflage. Eine
Lenkerverlängerung
-
Positionieren Sie den Lenkerhalter (1a) unterhalb des
Bremsgriffs und befestigen Sie das Klemmteil (1b) so,
dass die Schraube des Lenkerhalters nach innen zeigt.
Der Lenkerhalter sollte zunächst nach hinten, leicht
nach außen gerichtet sein. Ziehen Sie die Schraube des
Lenkerhalters zunächst nur leicht an.
Position der rechten Handauflage am Lenker
-
Entfernen Sie das Polster der Handauflage, indem Sie es
vorsichtig vom Klett abziehen. Mit einem 4 mm Inbus-
Schlüssel können Sie die Senkschraube im Teller leicht
lösen, um diesen auszurichten. Das Langloch des
Tellers (4) der Handauflage ist nach innen gerichtet und
der Teller selbst etwa waagerecht zum Boden.
an
Mit einem 4 mm Inbus-Schlüssel lösen sie die
Zylinderschraube in der Klemmschelle (4), um die
Position und den Abstand zum Lenker und den seitlichen
Winkel einzustellen. Beginnen Sie mit einem Abstand von
etwa 0,5 – 1 cm vom Lenker, der Winkel sollte etwa
Wagerecht sein. Die Klemmbereich der Klemmschelle (2)
zeigt im Normalfall zur Fahrzeugmitte.
